15лс54бк Клапан (Вентиль)
Игольчатые запорные вентили Динамика 15лс54бк с применением самых современных технологий производства. Если Вы хотите обеспечить надежную работу дифференциальных манометров, а также оборудования и установок промышленного назначения, то в качестве запорной арматуры следует использовать качественные и надежные муфтовые вентили высокого давления, прошедшие выходной контроль с подтверждением герметичности по классу «А». Именно такую трубопроводную арматуру мы поставляем и доставляем в любой регион России.

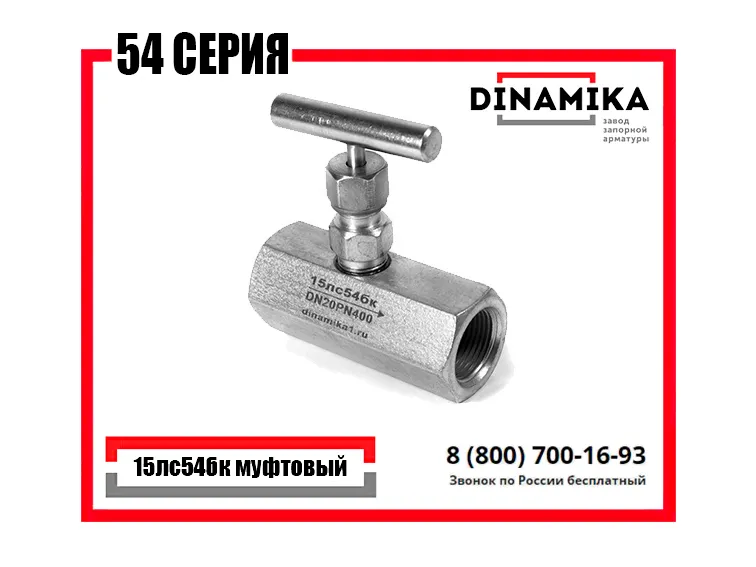

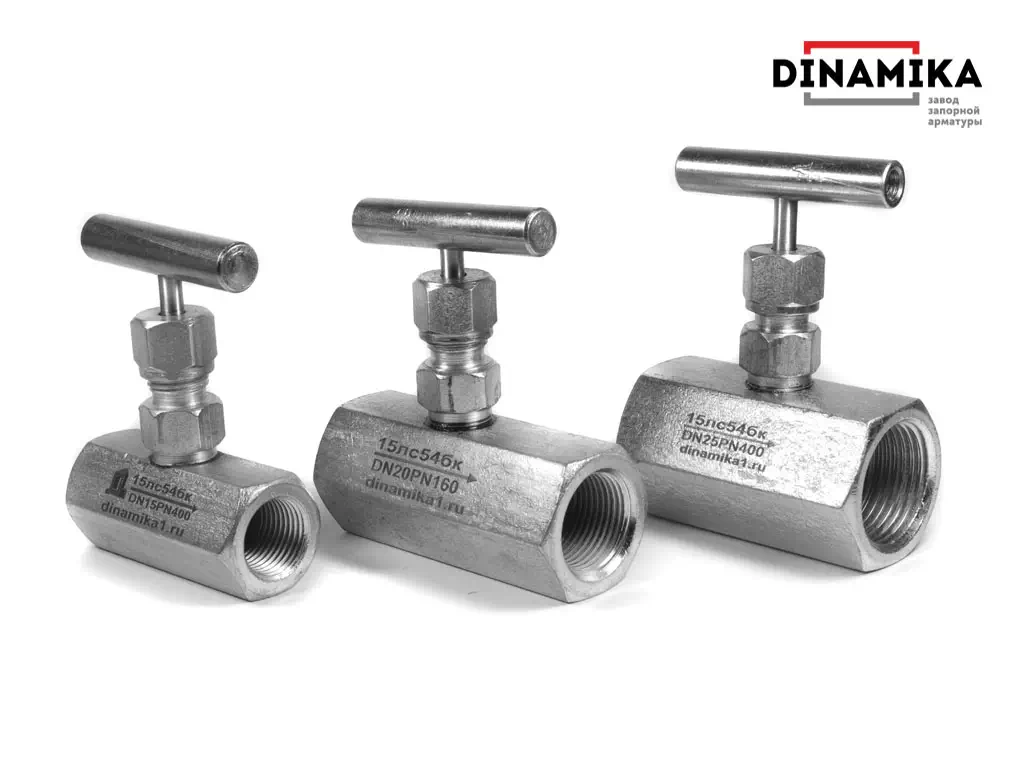

На фото представлены хладостойкие вентили игольчатого типа серии 54 в муфтовом (резьбовом) исполнении патрубков соответствующие требованиям регламентов ТР ТС 010, 012, 032. Как изготовители запорной арматуры — игольчатых клапанов мы располагаем широким ассортиментом клапанов 15лс54бк по цене производителя.
Вся продукция перед поставкой заказчику проходит выходной контроль на стендах гидравлических испытаний запорной арматуры, где подтверждается класс герметичности и эксплуатационная функциональность изделия.

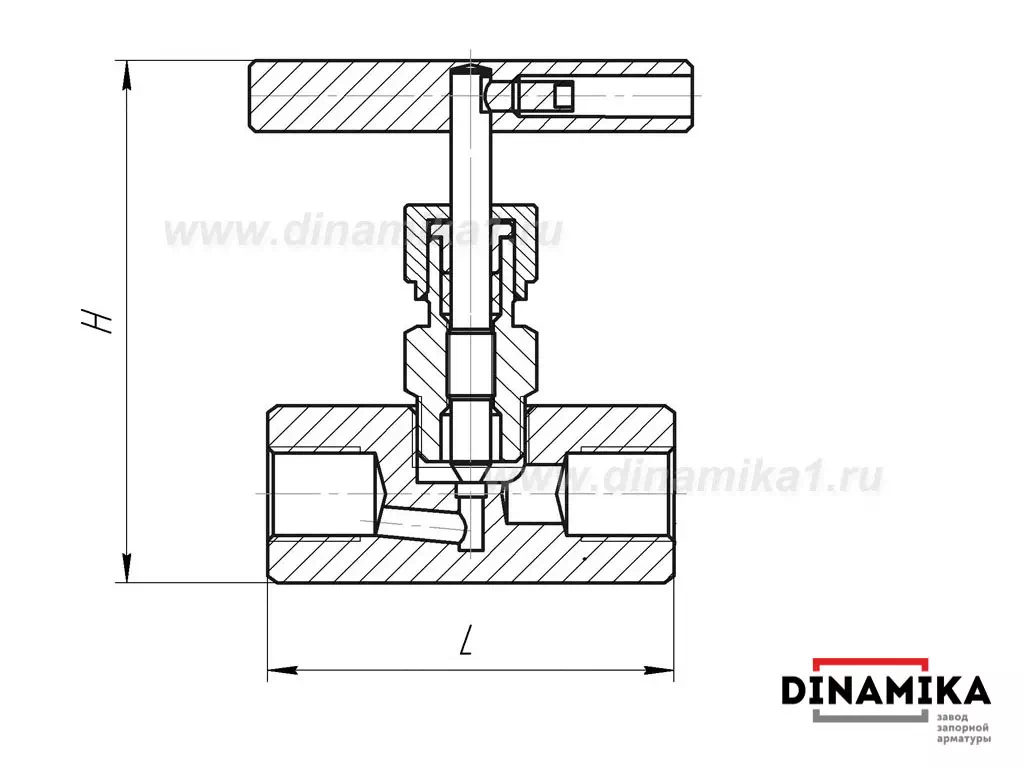

Номенклатура 15лс54бк в муфтовом исполнении (резьба, размер, вес)
| Обозначение клапана | Резьба внутренняя | Размеры и вес | |||||
| М серийно | Rc | G | NPT | L (мм) | H (мм) | Вес не более, (кг) | |
| 15лс54бк Ду6 | 14*1.5 | 1/4 | 1/4 | 1/4 | 68 | 86 | 0,5 |
| 15лс54бк Ду10 | 16*1,5 | 3/8 | 3/8 | 3/8 | 0,5 | ||
| 15лс54бк Ду15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | 0,5 | ||
| 15лс54бк Ду20 | 26*1,5 | ¾ | ¾ | ¾ | 85 | 90 | 0,7 |
| 15лс54бк Ду25 | 33*1,5 | 1 | 1 | 1 | 75 | 95 | 0,8 |
Характеристики клапана муфтового 15лс54бк
Параметры характеристик расширены для эксплуатации на оборудовании в климатических условиях по ХЛ1 с температурой от -60 градусов Цельсия.

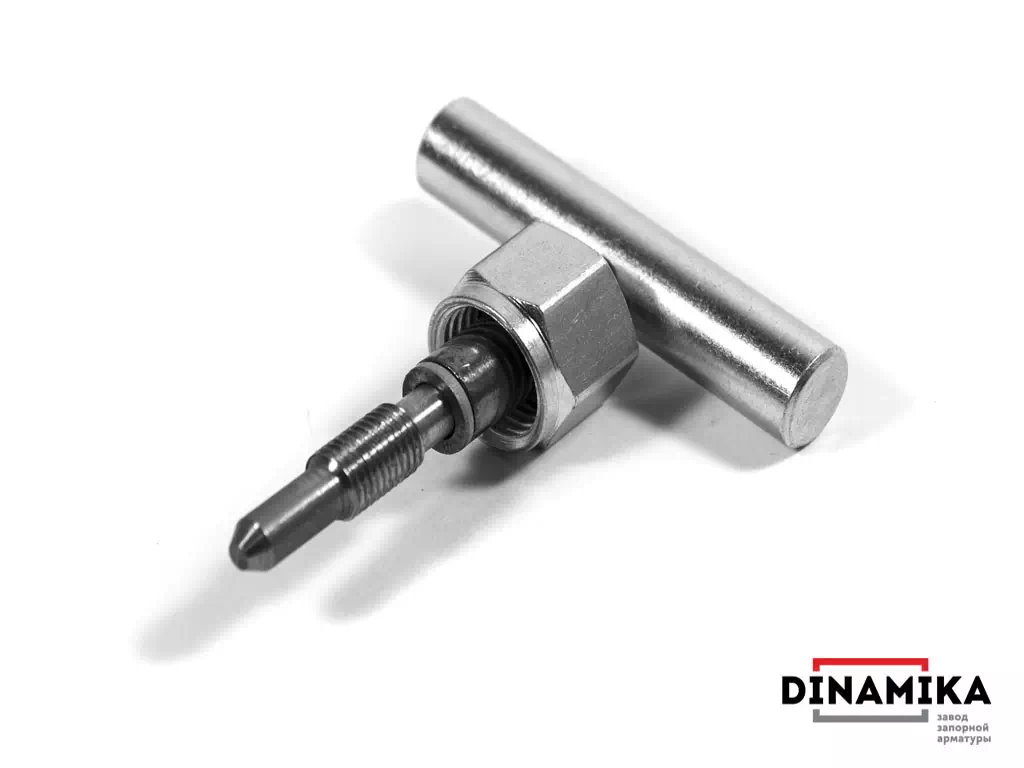

- Кран букса 15лс54бк: затвор игольчатого типа конусной конфигурации. Проходное сечение в корпусе — 4мм, подача среды под иглу затвора. Игла затвора: высокопрочная сталь 40Х13.
- Пропуск сред: по ГОСТ 9544-93 класс «А».
- Уплотнения штока: кольца из ТРГ (до +425°С) или фторопласт (до +200°С).
- Корпусные детали изготавливаются из стали 09Г2С, обработаны антикоррозийным покрытием.
- Условный проход: Ду 6; 10; 15; 20; 25 мм.
- Условное давление: Ру 160; 250; 400 кг/см².
- Климатическое исполнение: ХЛ1, t° окружающей среды от -60°С до +40°С.
- Рабочая t° среды: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси от -60°С до +425°С с уплотнением ТРГ.
- Антикоррозионное покрытие: цинкование внешних деталей.
- Гарантия: 1,5 года.
Запорная арматура марки 15лс54бк поставляется в любую точку РФ по заявке клиента комплектуем дополнительной сопутствующей продукцией.
