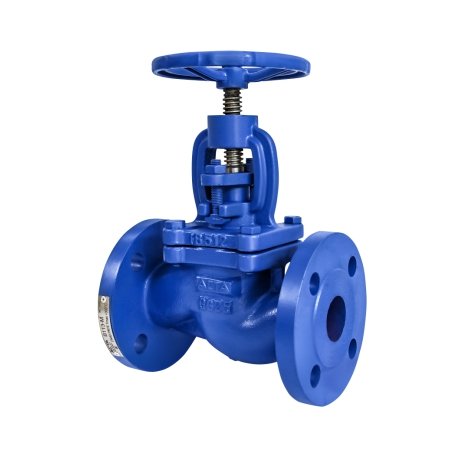

Цены на вентили запорные с сальниковым уплотнением В113
| Артикул | Серия | Тип присоединения | Материал корпуса |
PN, бар |
Управление | DN, мм |
Цена, ЕВРО с НДС |
| В113.015 | В113 | ф/ф | серый чугун СЧ25 | 16 | штурвал | 15 | 34,08 |
| В113.020 | 20 | 38,83 | |||||
| В113.025 | 25 | 44,45 | |||||
| В113.032 | 32 | 68,23 | |||||
| В113.040 | 40 | 82,06 | |||||
| В113.050 | 50 | 111,89 | |||||
| В113.065 | 65 | 143,45 | |||||
| В113.080 | 80 | 191,87 | |||||
| В113.100 | 100 | 248,50 | |||||
| В113.125 | 125 | 380,79 | |||||
| В113.150 | 150 | 481,09 | |||||
| В113.200 | 200 | 759,49 | |||||
| В113.250 | 250 | 1 327,11 | |||||
| В113.300 | 300 | 2 171,41 |
Цена по запросу.
Скачать полное описание
Технические характеристики
| Номинальный диаметр DN | 15-300 |
| Условное давление PN | 16 бар |
| Температура рабочей среды | От -10 °С до 300 °С |
| Рабочая среда | Вода, пар, воздух и другие среды, совместимые с материалами конструкции вентиля |
| Присоединение | Фланцевое согласно ГОСТ 33259-2015 |
| Тип управления |
Штурвал – стандарт Редуктор, электропривод – по запросу |
Ограничения применения
| Давление рабочей среды | Максимальная температура рабочей среды |
| 9,6 бар | 300 °С |
| 11,2 бар | 250 °С |
| 12,8 бар | 200 °С |
| 14,4 бар | 150 °С |
| 16 бар | 100 °С |

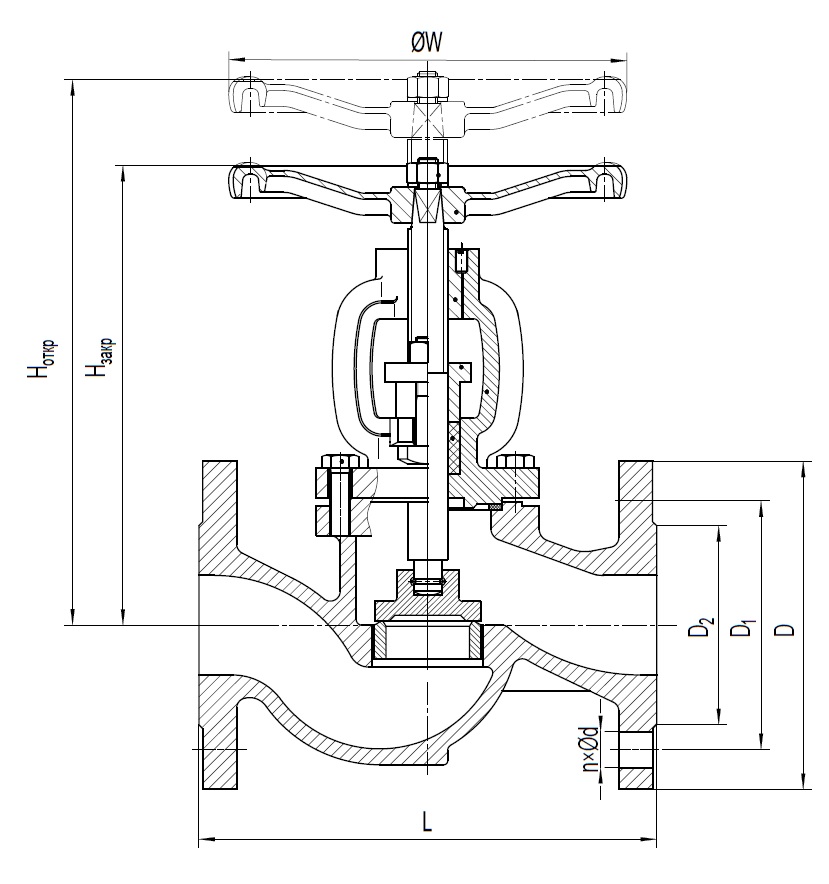

Массогабаритные характеристики и значения пропускной способности
|
DN |
L, мм |
Hзакр, мм |
Hоткр, мм |
ØW, мм |
ØD, мм |
ØD1, мм |
ØD2, мм |
n х Ød, мм |
Kvs, м3/ч |
Масса, кг |
|
15 |
130 |
169 |
182 |
100 |
95 |
65 |
46 |
4х14 |
3,4 |
3,5 |
|
20 |
150 |
167 |
179 |
100 |
105 |
75 |
56 |
4х14 |
6,2 |
4,0 |
|
25 |
160 |
183 |
200 |
120 |
115 |
85 |
65 |
4х14 |
9,7 |
5,0 |
|
32 |
180 |
213 |
233 |
140 |
140 |
100 |
76 |
4х19 |
16 |
8,0 |
|
40 |
200 |
220 |
247 |
140 |
150 |
110 |
84 |
4х19 |
25 |
9,5 |
|
50 |
230 |
233 |
273 |
200 |
165 |
125 |
99 |
4х19 |
40 |
14,0 |
|
65 |
290 |
266 |
306 |
200 |
185 |
145 |
118 |
4х19 |
68 |
20,0 |
|
80 |
310 |
317 |
369 |
240 |
200 |
160 |
132 |
8х19 |
105 |
28,0 |
|
100 |
350 |
339 |
397 |
280 |
220 |
180 |
156 |
8х19 |
169 |
39,0 |
|
125 |
400 |
411 |
472 |
360 |
250 |
210 |
184 |
8х19 |
269 |
60,0 |
|
150 |
480 |
441 |
514 |
360 |
285 |
240 |
211 |
8х23 |
391 |
78,0 |
|
200 |
600 |
495 |
576 |
400 |
340 |
295 |
266 |
12х23 |
715 |
128,0 |
|
250 |
730 |
634 |
740 |
450 |
405 |
355 |
319 |
12х28 |
1152 |
208,0 |
|
300 |
850 |
853 |
983 |
600 |
460 |
410 |
375 |
12х28 |
1696 |
350,0 |

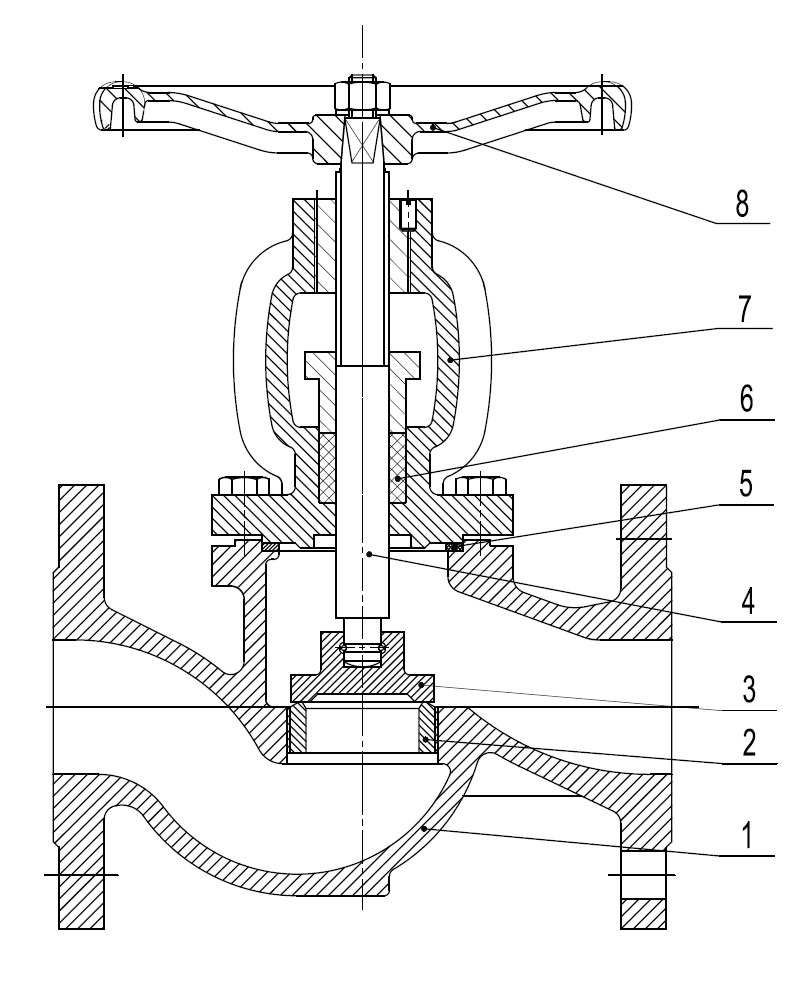

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Серый чугун GG25 |
| 2 | Седло | Нержавеющая сталь 20Х13 |
| 3 | Плунжер | Нержавеющая сталь 20Х13 |
| 4 | Сток | Нержавеющая сталь 20Х13 |
| 5 | Уплотнение по корпусу | Графит |
| 6 | Уплотнение по штоку | Графит |
| 7 | Крышка корпуса | Высокопрочный чугун GGG40 |
| 8 | Штурвал | Углеродистая сталь |
