Вентиль запорный с сильфонным уплотнением АСТА серии В333

Вентили – запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем : технологических, пароконденсатных, водо- и теплоснабжения.

Особенности конструкции

Седловое уплотнение «металл по металлу»

Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания

Аварийное сальниковое уплотнение

Указатель положения «открыто/закрыто»

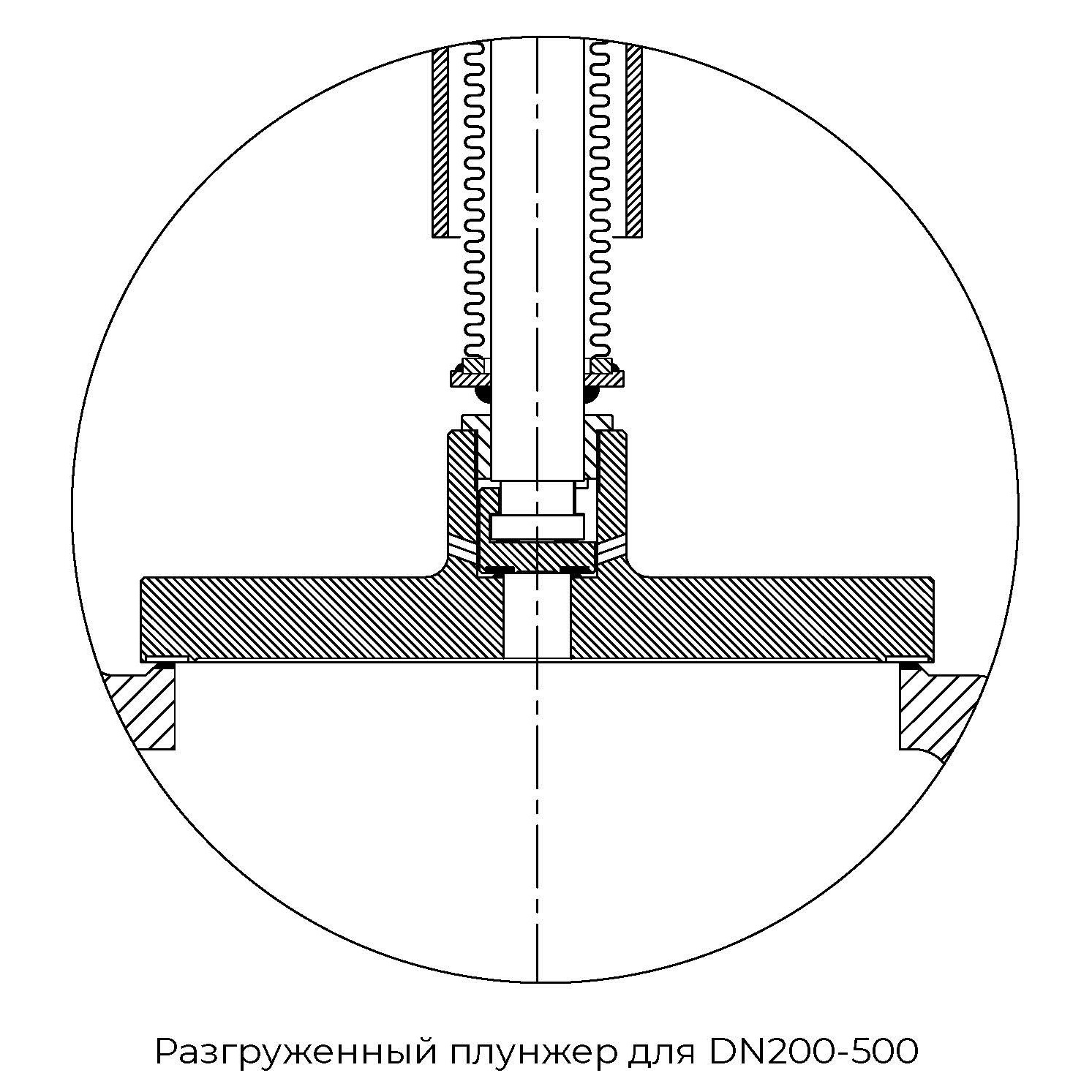

Разгруженный плунжер для больших типоразмеров

Невыдвижная конструкция штока

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на вентили запорные с сильфонным уплотнением АСТА В333

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Управление	DN, мм	Цена, ЕВРО с НДС
В333.015	В333	ф/ф	углеродистая сталь GS-C25+13Cr	40	штурвал	15	133,45
В333.020						20	144,50
В333.025						25	161,50
В333.032						32	198,90
В333.040						40	226,10
В333.050						50	272,85
В333.065						65	396,10
В333.080						80	498,10
В333.100						100	682,55
В333.125						125	991,10
В333.150						150	1 443,30
В333.200						200	2 357,05
В333.250						250	3 678,80
В333.300						300	5 346,50
В333.350						350	по запросу
В333.400						400	по запросу
В333.500						500	по запросу

Примечания:

изготовление с фланцами других исполнений или под приварку — стоимость по запросу;

изготовление в исполнении запорно-регулирующий В433 — стоимость по запросу;

для ветилей Ду200 и выше рекомендуется использовать редуктор вместо штурвала.

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-500
Условное давление PN	40 бар
Температура рабочей среды	От -40 °С до 400 °С
Рабочая среда	Пар, вода, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции вентиля
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Штурвал – стандарт Редуктор, электропривод

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
23,8 бар	400 °С
27,6 бар	300 °С
33,3 бар	200 °С
37,1 бар	100 °С
40 бар	50 °С

Массогабаритные характеристики

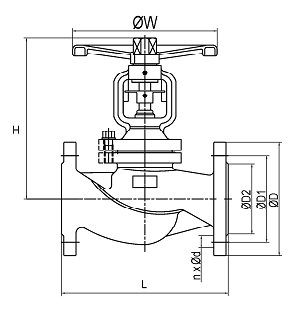

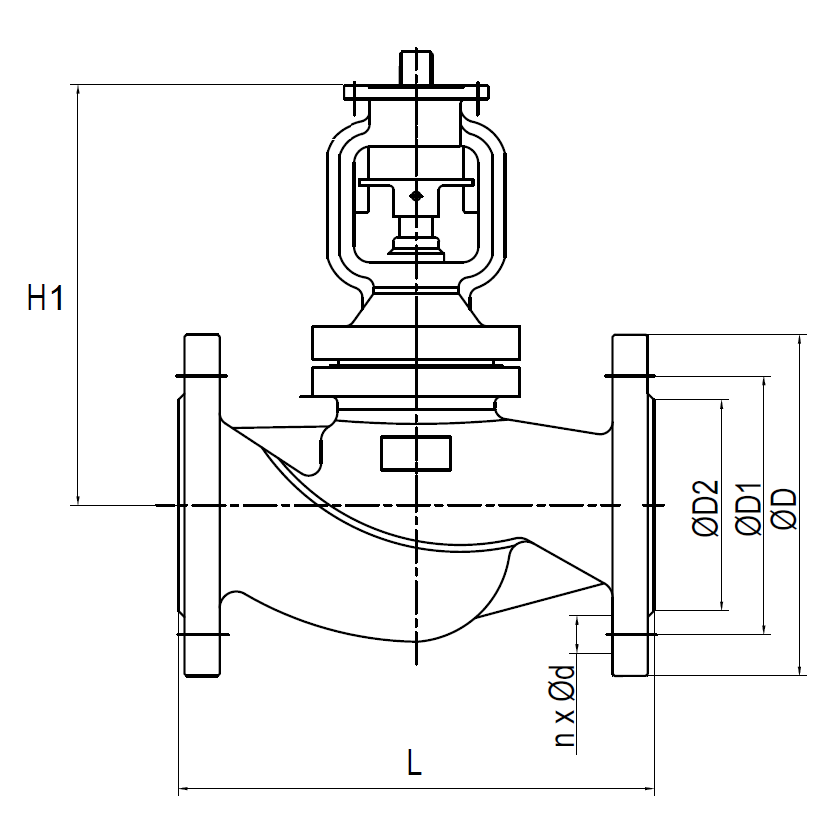

DN	L, мм	H, мм	H1, мм	ØW, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	ISO фланец	Kvs, м³/ч	Масса, кг
15	130	200	180	140	95	65	45	4х14	F10	3,4	4,7
20	150	200	180	140	105	75	58	4х14	F10	6,1	5,2
25	160	215	195	160	115	85	68	4х14	F10	9,5	6,0
32	180	215	195	180	140	100	78	4х18	F10	15,6	8,3
40	200	230	210	180	150	110	88	4х18	F10	24,4	10,2
50	230	230	210	200	165	125	102	4х18	F10	38,1	12,8
65	290	280	260	200	185	145	122	8х18	F10	64,5	19,0
80	310	280	260	250	200	160	138	8х18	F10	97,7	23,3
100	350	370	370	280	235	190	162	8х22	F14	152,6	41,5
125	400	400	400	300	270	220	188	8х26	F14	238,4	58,0
150	480	500	500	350	300	250	218	8х26	F14	343,4	85,0
200	600	630	630	400	375	320	285	12х30	F16	610,4	163,0
250	730	680	680	450	450	385	345	12х33	F16	953,8	290,0
300	850	720	970	500	515	450	410	16х33	F25	1373,4	450,0
350	980	1020	1020	600	580	510	465	16х36	F25	1702,4	690,0
400	1100	1165	1165	650	660	585	535	16х39	F25	2262,0	850,0

Спецификация материалов

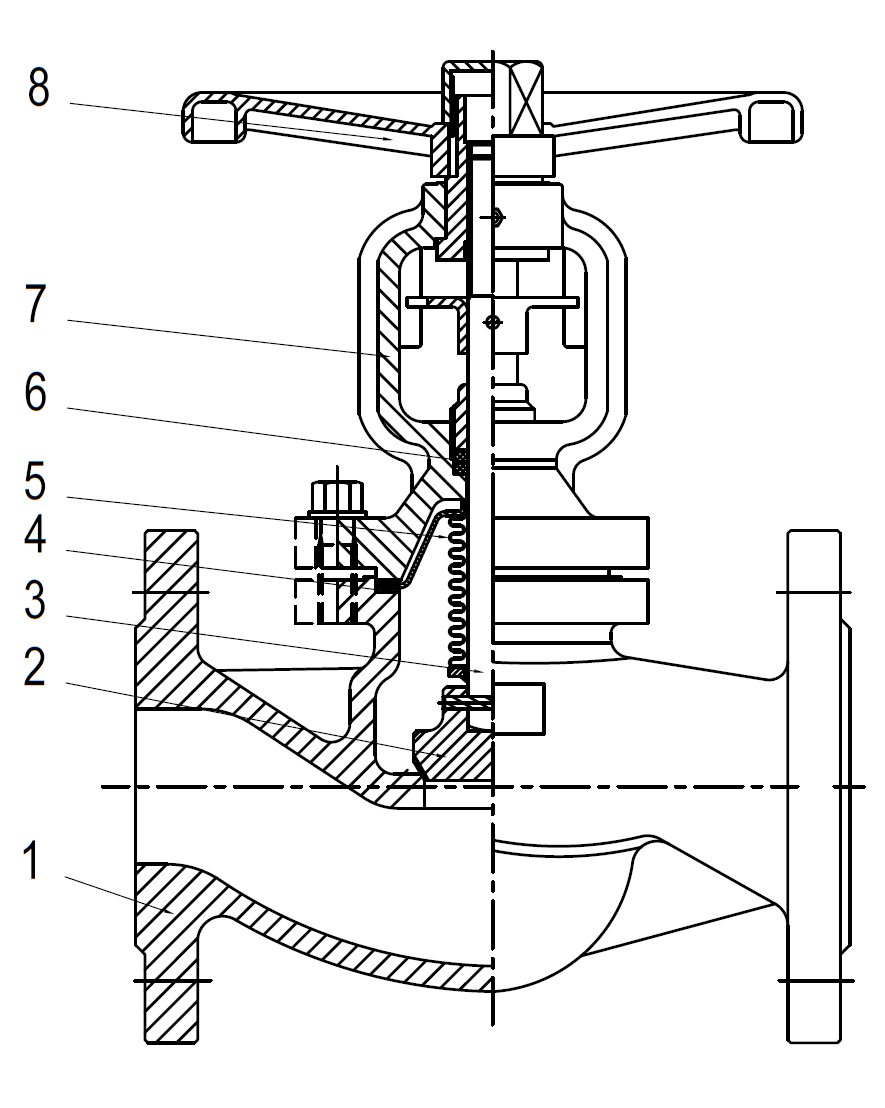

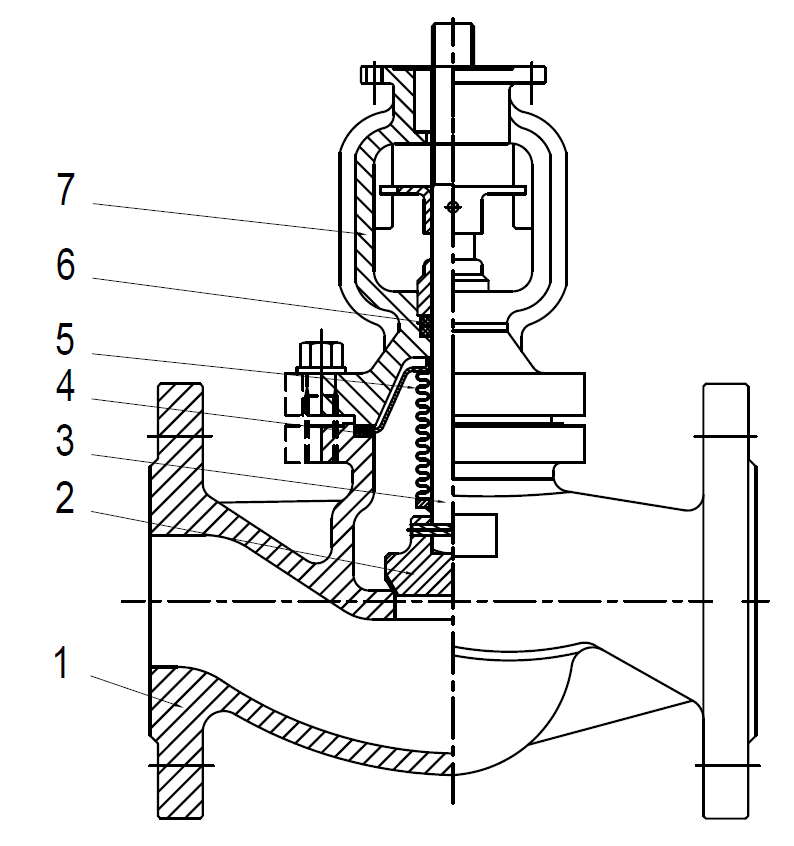

№	Наименование	Материал
1	Корпус	Углеродистая сталь GS-C25+13Cr
2	Плунжер	Нержавеющая сталь 20X13
3	Шток	Нержавеющая сталь 20X13
4	Уплотнение корпуса	Графит
5	Сильфон	Нержавеющая сталь 08X18H10
6	Уплотнение штока	Графит
7	Крышка корпуса	Углеродистая сталь GS-C25+13Cr
8	Штурвал	Углеродистая сталь

Вентиль запорный с сильфонным уплотнением АСТА серии В333
