11лс01пм кран хладостойкий муфтовый по ХЛ1 — запорный элемент промышленных трубопроводов с проводимостью жидких и газовых сред. Классифицируется как запорная арматура промышленного назначения, в условиях применения холодного климата, с внутренней резьбой присоединительных патрубков, для эксплуатации на линиях трубопроводов с давлением сред до 320 кг/см2 (в зависимости от условного прохода (Ду)).
Применяется на трубопроводах промышленных объектов нефтегазовой и химической отрасли.
Особенности 11лс01пм:
- Разборная конструкция корпуса позволяет провести техобслуживание, а также замену изношенных уплотнений. Рем комплекты кранов шаровых в наличии.
- Качественные материалы исполнения Российских производителей, корпус выполнен из стали ст.09г2с, пробка затвора из нержавеющей стали ст.12Х18Н10Т.
Цена 11лс01пм
Стоимость крана 11лс01пм не фиксированная, формируется на момент получения заявки по спецификации заказчика. Запрашивайте стоимость продукции с приложением карты партнёра, у нас индивидуальный подход, поэтому по каждой позиции кранов 11с01пм цена рассчитывается отдельно, если вас заинтересовал наш товар, просим Вас оставить заявку, и наши менеджеры оперативно свяжутся с Вами.

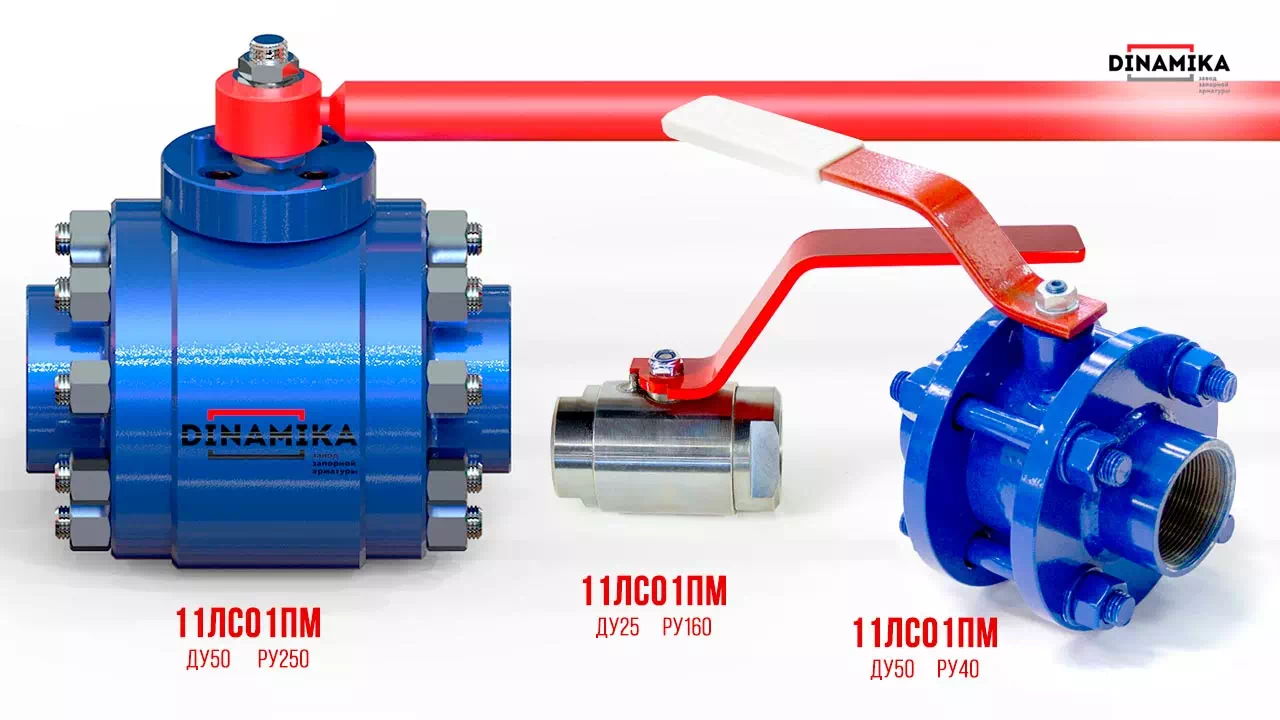

Краны 11лс01пм с ручным управлением.
В зависимости от условного прохода и рабочего давления предлагаем муфтовые краны 11лс01пм нескольких видов по конструкции:
- Трёхсоставные резьбовой сборки на высокое давление до 32 МПа — условного прохода 10 мм.
- Трёхсоставные резьбовой сборки на высокое давление до 25 МПа — условного прохода 15 — 32 мм.
- Двухсоставные резьбовой сборки на давление до 6,3 МПа — условного прохода 15 — 32 мм.
- Трёхсоставные шпилечной сборки на давление до 6,3 МПа. — условного прохода 40 — 80 мм.
- Трёхсоставные высокого давления краны до 25 МПа условного прохода от 40 до 80 мм.
- Краны под манометры до 25 МПа условного прохода 15 мм, с присоединительной резьбой G1/2 и М20х1,5.

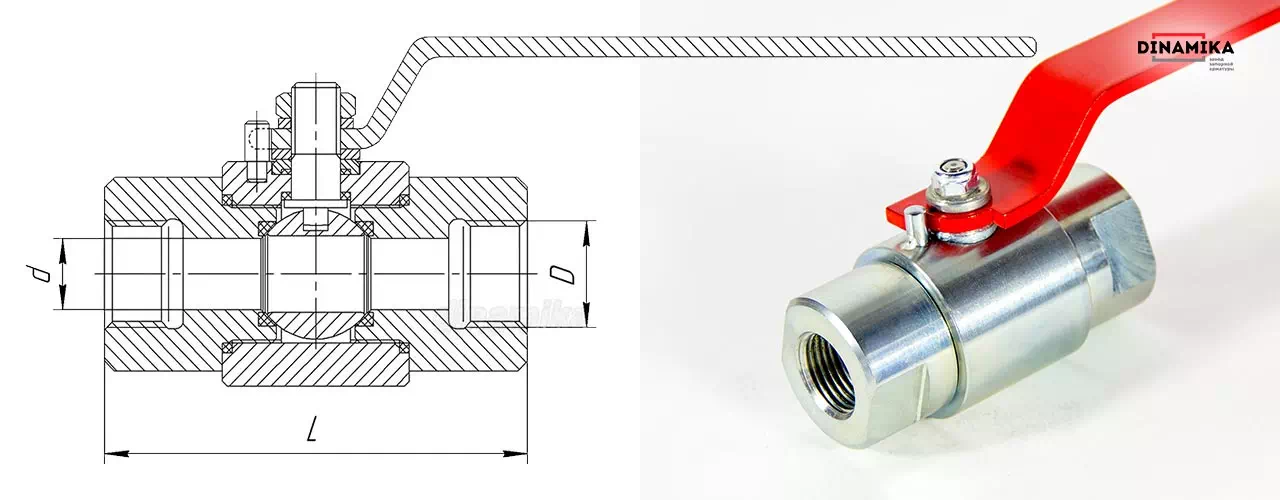

11лс01пм Ду10 — Ду32 (Ру16, 25, 40, 63, 100, 160, 250, 320) — муфтовые краны малого диаметра с разборной с трёхсоставной конструкцией корпуса резьбовой сборки, на давлением сред до 32 МПа.
Таблица размеров 11лс01пм Ду10 — 32 в зависимости от условного давления сред
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру)кг/см | DN | L | d | D |
| 11лс01пм Ду10 | КШД.М. 010.***.02 | 16 — 320 | 10 | 75 | 9 | 3/8 |
| 11лс01пм Ду15 | КШД.М. 015.***.02 | 16 — 250 | 15 | 86 | 13 | 1/2 |
| 11лс01пм Ду20 | КШД.М. 020.***.02 | 20 | 95 | 19 | 3/4 | |
| 11лс01пм Ду25 | КШД.М. 025.***.02 | 25 | 105 | 25 | 1 | |
| 11лс01пм Ду32 | КШД.М. 032.***.02 | 32 | 120 | 32 | 1 1 /4 | |
| *** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250, 320 кг/см2 | ||||||
Шаровые краны для манометра 11лс01пм

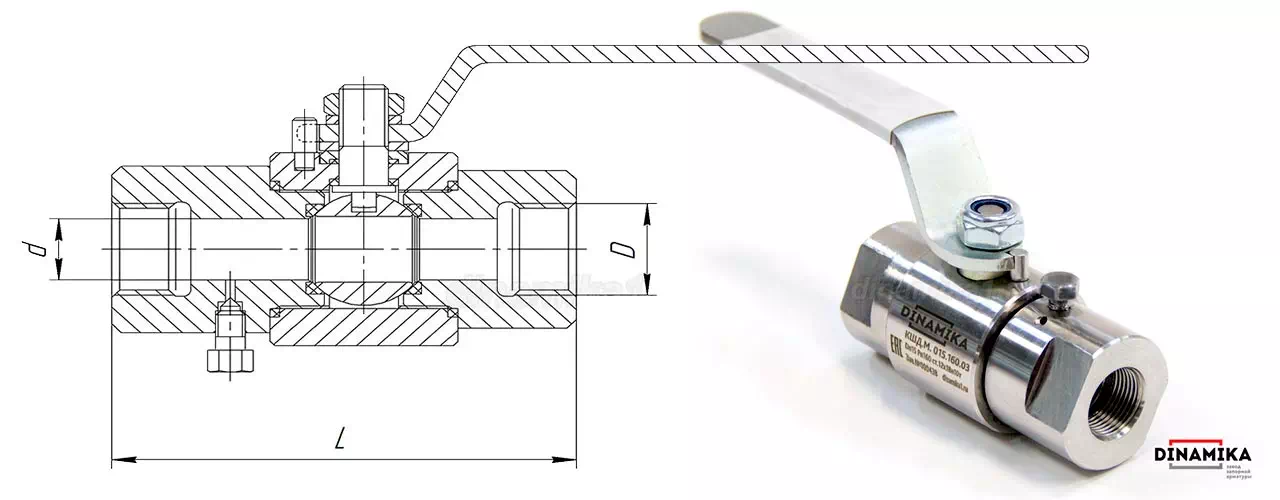

11лс01пм Ду15 ½ Кран для манометра со спускным болтом для стравливания рабочей среды
11лс01пм кран для манометра 1/2 (хладостойкий)
| Ду | Ру | Общепромышленное обозначение | Заводское обозначение | d | D | L |
| 15 | 16 — 250 | 11лс01пм Ду15 | КШД.М. 015.***.02 | 13 | 1/2 | 94 |
*** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250 кг/см2

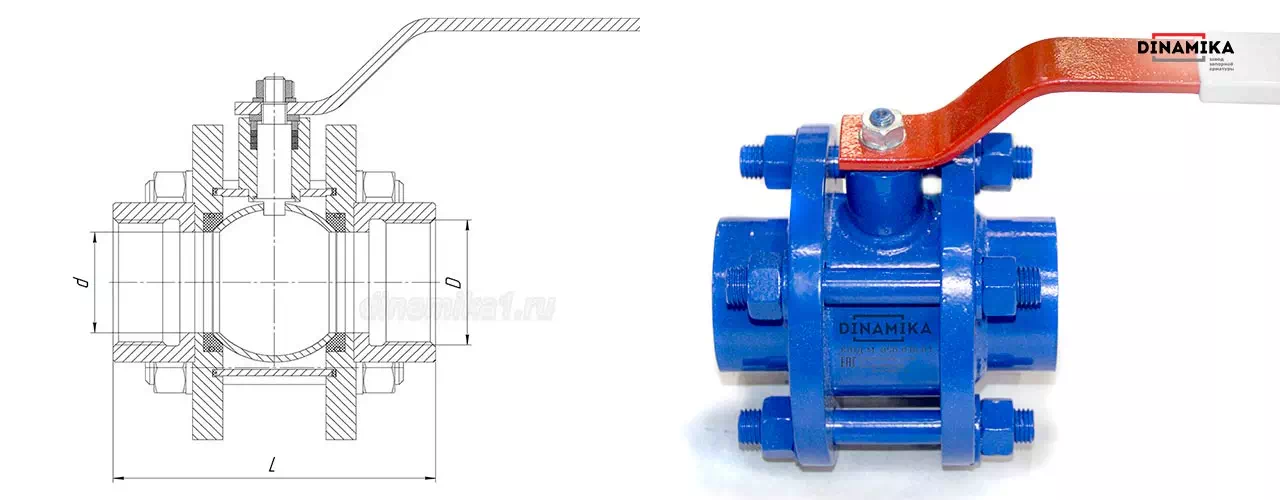

Краны 11лс01пм Ду40 — Ду80, Ру16, 25, 40
Хладостойкие муфтовые краны 11лс01пм с трёхсоставной конструкцией. Особенность запорного устройства в характеристике по давлению до 40 бар и конструкции корпуса стяжной сборки корпуса на шпильках.
Конструкция и размеры 11лс01пм Ду40 -Ду80 Ру16-40
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру)кг/см | DN | L | d | D |
| 11лс01пм Ду40 | КШД.М. 040.***.02 | 16,25,40 | 40 | 130 | 37 | G 1 1/2 |
| 11лс01пм Ду50 | КШД.М. 050.***.02 | 50 | 150 | 49 | G 2 | |
| 11лс01пм Ду80 | КШД.М. 080.***.02 | 80 | 205 | 75 | G 3 | |
| *** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250, 320 кг/см2 | ||||||
Краны 11лс01пм Ру63-160 Ду50
11лс01пф муфтовые краны высокого давления с трёхсоставной конструкцией корпуса стяжной сборки на давление до 160 кг/см2.

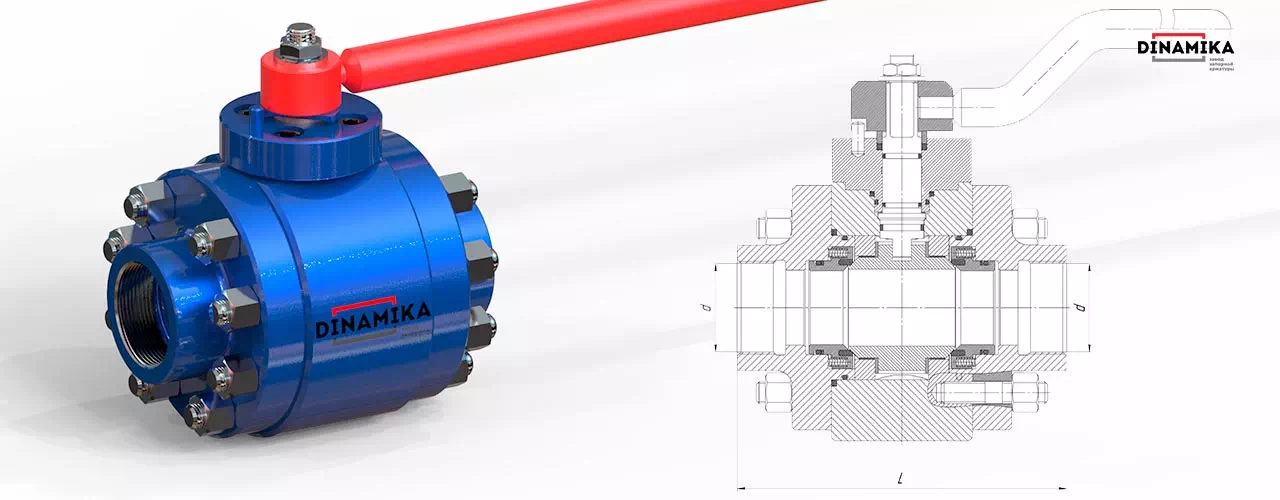

Конструкция и размеры 11лс01пм Ду50 Ру63 — 160
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру) кг/см | DN | L | d | D |
| 11лс01пм Ду50 | КШД.М. 040.63.02 | 16 — 63 | 50 | 160 | 49 | G 2 |
| 11лс01пм Ду50 | КШД.М. 050.160.02 | 16 — 160 | 50 | 160 | 49 | G 2 |
Кран 11лс01пм Ду50 Ру250
11лс01пф муфтовые краны высокого давления с трёхсоставной конструкцией корпуса стяжной сборки на давление до 250 кг/см2.

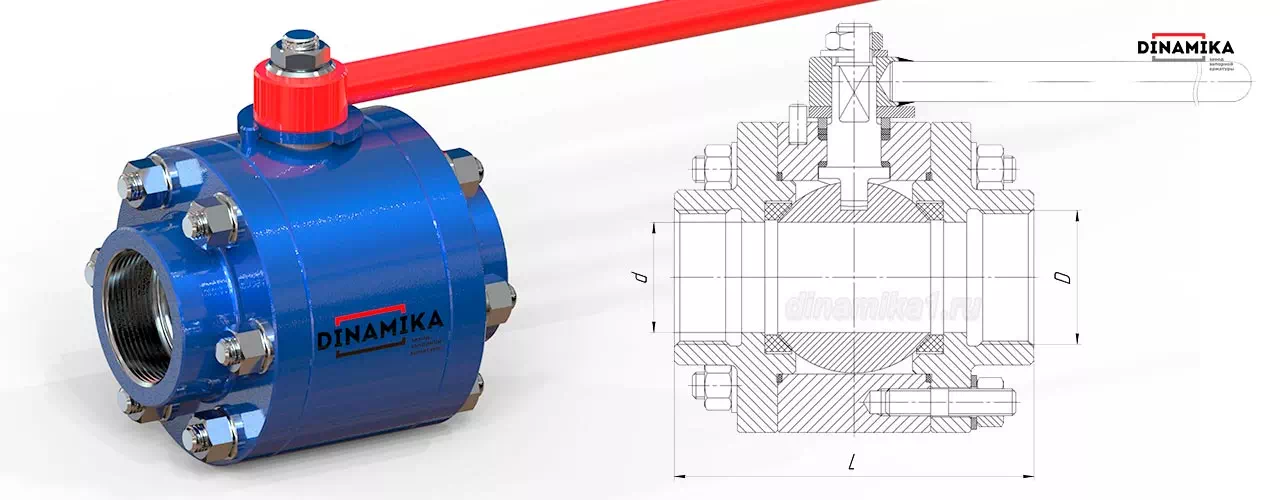

Конструкция и размеры 11лс01пм Ду50 Ру250
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру)кг/см | DN | L | d | D |
| 11лс01пм Ду50 | КШД.М. 050.250.02 | 250 | 50 | 210 | 47 | G 2 |
| *** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250, 320 кг/см2 | ||||||

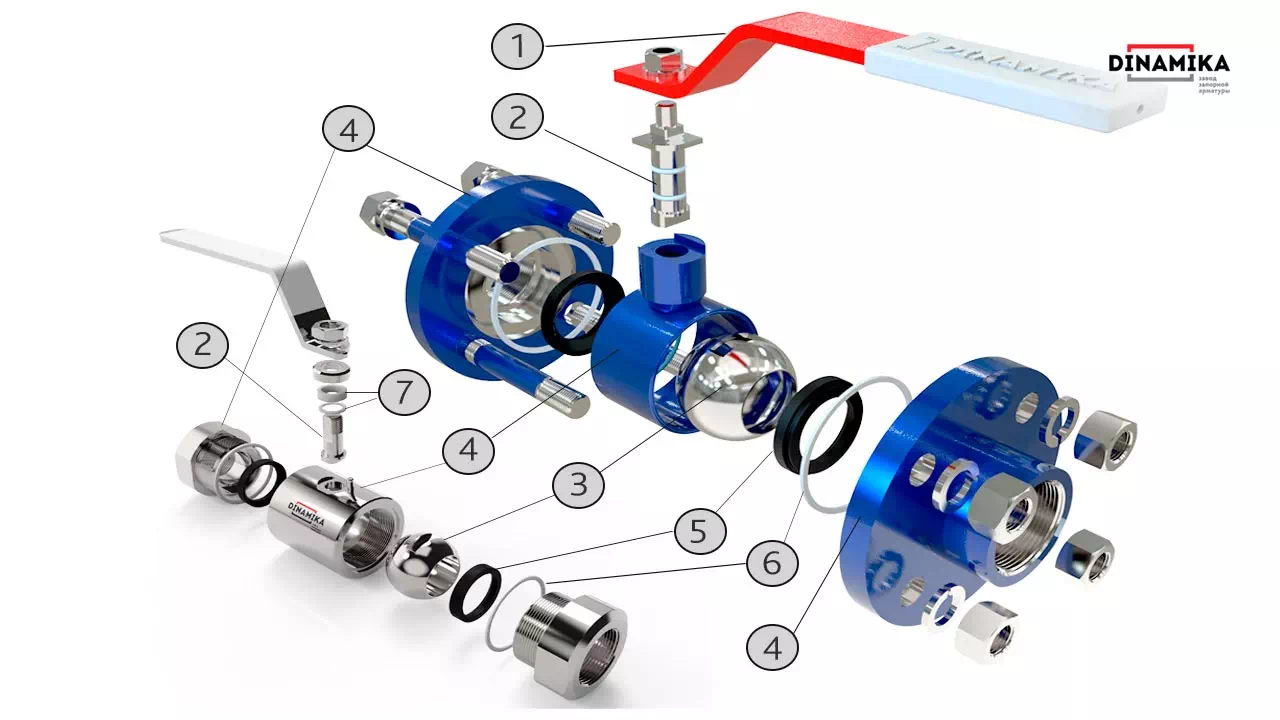

11лс01пм конструкция
Конструкция крана разборная и ремонт пригодная с возможностью замены пробки (шара) и уплотнений:
- Ручка (ст.20);
- Шток (ст.20х13);
- Шар (пробка затвора) ст.12Х18Н10Т
- Корпус (ст.09Г2С);
- Седло (Ф4К20 фторопласт для температур до +200°С, PEEK для температур до +232°С);
- Уплотнения корпуса (Ф4 фторопласт).
На текущей странице представлены краны 11лс01пм в стандартном исполнении конструкций с ручным управлением. Мы также можем предложить специальные исполнения с разнообразными типами резьбы, с удлинённым штоком, под редуктор или электропривод, манометрические краны со сбросом остаточного давления. Также как производители мы рассматриваем заявки на трубопроводную арматуру нестандартных строительных размеров с согласованием чертежа, производством и поставкой оптовых объёмов продукции в любой регион стран Таможенного Союза.
11лс01пм характеристики КШД.М
В таблице ниже указаны основные хактеристики 11лс01пм
| Обозначение общепромышленное | 11лс01пм | ||||||||
| Обозначение номенклатурное | КШД.М | ||||||||
| Изготовление и поставка | ТУ 3742-006-27844275-2014 | ||||||||
| Управление | Ручное (четверть оборотное) | ||||||||
| Функция на трубопроводе | Только запорная, без регулирования потоков | ||||||||
| Условный проход — Ду, (мм) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Присоединительная резьба патрубков в стандартном исполнении (по согласованию с заказчиком возможно изготовление любого типа резьбы) | G3/8 | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | G3 |
| Условное давление- Ру (кг/см2) | 16; 25; 40; 63; 100; 160; 250; 320 | ||||||||
| Исполнение климатическое по ГОСТ 15150-69, температура окружающей среды | ХЛ1, (от -60°С до +40°С) | ||||||||
| Рабочие среды | Неагрессивные жидкие и газообразные среды | ||||||||
| Температура среды | до +200°С (уплотнения седла Ф4К20), до +232°С (уплотнения седла PEEK) |
||||||||
| Класс герметичности, ГОСТ 54808 | А | ||||||||
| Соответствие и технические регламенты | ТР ТС 010; ТР ТС 032 | ||||||||
| Материалы исполнения 11лс01пм | |||||||||
| Корпусные части | Ст.09Г2С | ||||||||
| Шар затвора | Ст.12Х18Н10Т | ||||||||
| Шпиндель | Ст.20х13 | ||||||||
| Уплотнения седла | Ф4К20, Ф4Бр60, PEEK | ||||||||
| Параметры надёжности 11лс01пм | |||||||||
| Назначенный срок службы | до 30 лет | ||||||||
| Наработка на отказ | 800 циклов | ||||||||
| Установленный средний ресурс | 3000 циклов | ||||||||
| Гарантия консервации | два года со дня отгрузки (хранение) | ||||||||
| гарантия | 12 месяцев со дня ввода в эксплуатацию. | ||||||||
