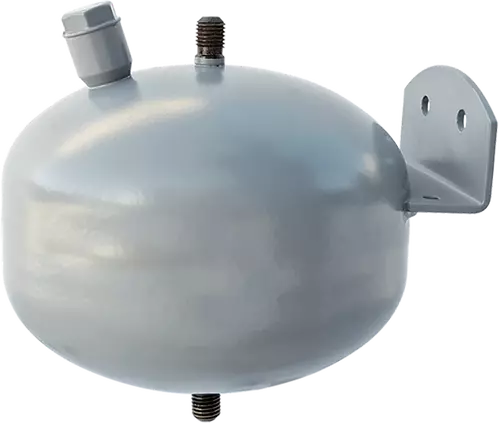

Водяной затвор

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Описание

Технические характеристики и размеры
Тип	ВЗ-1	ВЗ-2	ВЗ-3
Объем, л	0,65	1,25	1,27
Номинальное давление регулируемой среды PN, МПа	1,6
Регулируемая среда	Насыщенный пар; Перегретый пар
Температура регулируемой среды, °С	до 220; до 350
Высота H, мм	280	490	175
Диаметр D, мм	70		160
Присоединительная резьба M,	M12x1,5
Масса, кг	2,2	3,5	3,5
Эффективная площадь диафрагмы мембранного привода регулятора (для подбора), см2	34/82	34/82/284	34/82/284

* изготовление по специальному заказу

При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора.
Перед запуском системы необходимо заполнить водяной затвор через специальное отверстие.
Во время эксплуатации регулятора давления для пара необходимо поддерживать наличие воды в системе водяного затвора.

Устройство водяного затвора для УРРД-НО-РД для насыщенного и перегретого пара

1&nbsp–&nbspдроссель
2&nbsp–&nbspштуцер для подключения к гидроприводу
3&nbsp–&nbspкорпус
4&nbsp–&nbspкоробка для залива воды
5&nbsp–&nbspштуцер для подключения к трубопроводу

Схема подключения водяного затвора регулятора давления на пар
