ВПЭМ вентиль прямоточный манометрический

ВПЭМ вентиль прямоточный манометрический

Вентили ВПЭМ и ВПЭ изготавливается заводом запорной арматуры согласно ТУ3742-001-27844275-2014 соответствует требованиям и регламентам Таможеного Союза, применяется на трубопроводах в технологических узлах наблюдения за давлением жидкостей и газов, а также нередко выступает в роли отборного клапана в отрасли добычи, переработки углеводородов, в химической отрасли.

Очень часто данный тип вентилей можно увидеть на устьевой арматуре в нефтедобыче, на так называемых «ёлках», его сразу можно определить смонтированным в составе с манометром.

ВПЭМ завода «Динамика» соответствует требованиям регламента ТР ТС 032 о безопасности эксплуатации при повышенных давлениях, является клапаном высокого давления и выдерживает давления проводимых сред до 35 МПа. Специалисты нашей компании провели диагностику представленной манометрической арматуры двойной нагрузкой давления от номинального. В рамках заводских гидроиспытаний были отобраны случайным образом пять манометрических вентилей с эластомерным уплотнением Ду5, Ру35 МПа. Каждый вентиль тестировался согласно программы методики испытаний по ТУ 3742-001-27844275-2014 давлением воды в 70 МПа в течении 3 минут, протечек не обнаружено. По итогам заводских гидравлических испытаний фактический вывод: — ВПЭМ не теряет функциональности и имеет весомый запас прочности корпусных деталей и резьбовых соединений в случае краткосрочных критических перепадов давления.

ВПЭМ имеет хоть и относится к игольчатым клапанам, но имеет особые по конструктивные отличия, что выделяет его именно узкую специализацию по применению с измерительным оборудованием.

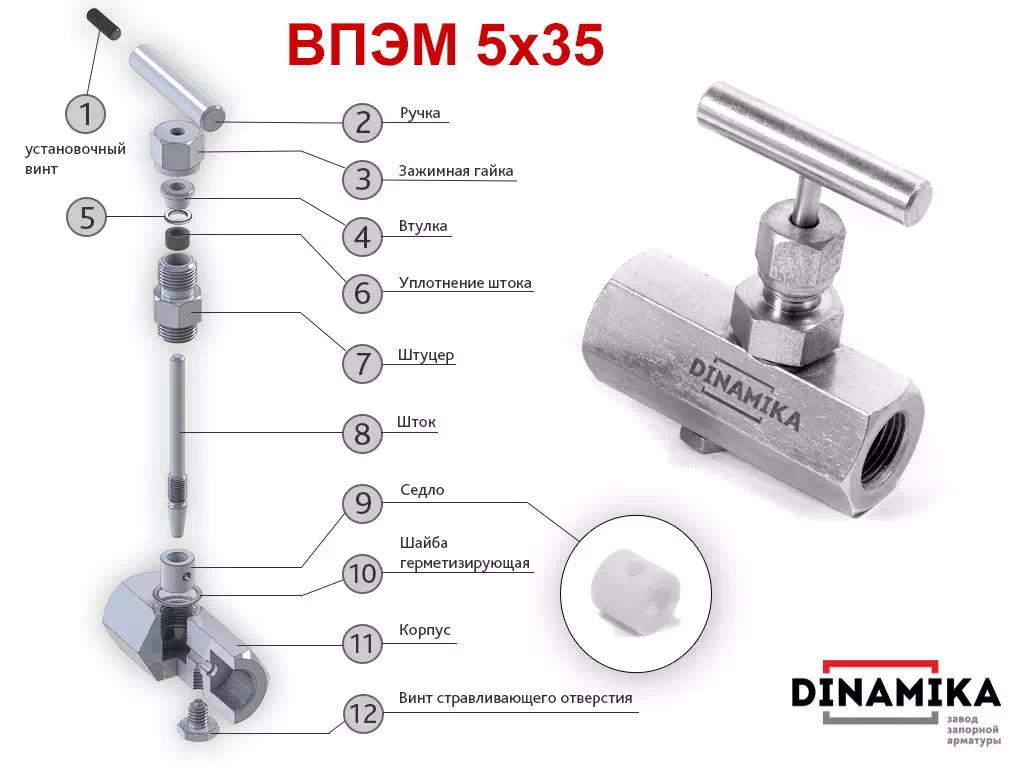

В чём существенные отличия ВПЭМ:

1. Главное отличие — это конструкция прохода вентиля, он прямоточный, что уменьшает гидросопротивление потока среды и снижается влияние вязких сред на работоспособность, то есть вентиль подвергается меньшему загрязнению и прост в техническом обслуживании.

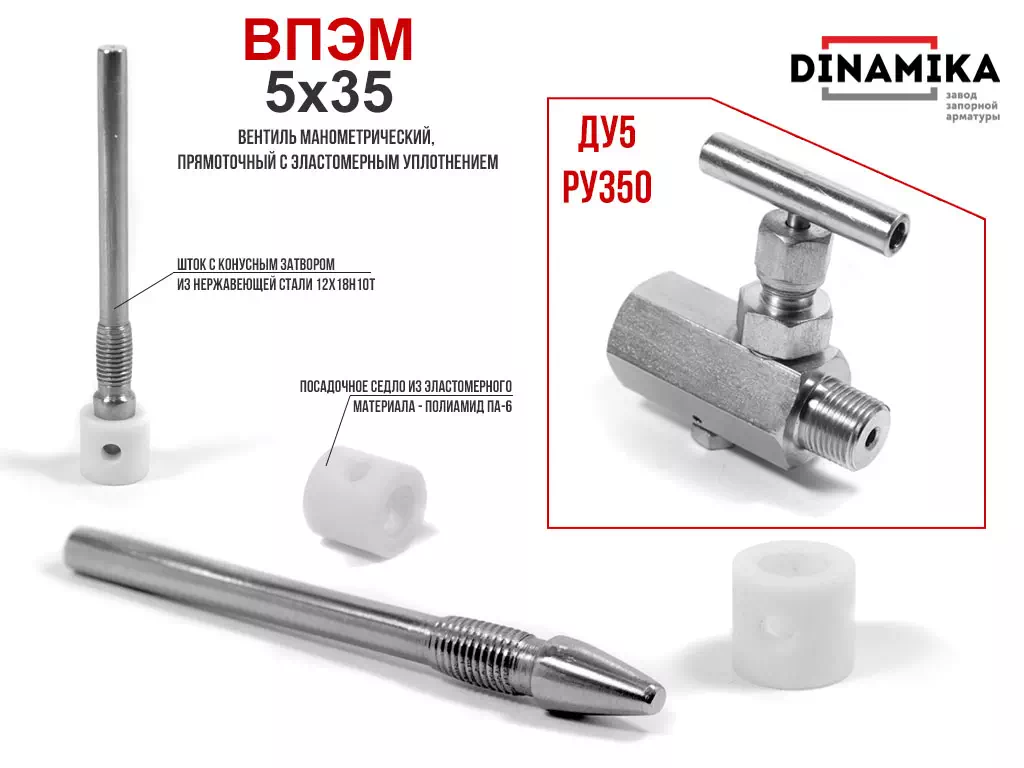

2. Уплотнение седла из полиамида являющимся полимерным эластомером и уплотнение штока из фторопласта придают плавность и мягкость открытия — закрытия затвора без «закуса» иглы в седле.
3. Вентиль ВПЭМ является отчасти разгрузочным клапаном, корпус снабжён отверстием стравливания остаточного давления с трубопровода, что является обязательной процедурой при демонтаже измерительного оборудования.

Виды вентилей ВПЭМ

Предприятием «Динамика» выпускаются два типа резьбовых вентилей прямоточных с эластомерным уплотнением:

• ВПЭМ 5х35 вентиль под манометр разгрузочный со стравливающим каналом.
• ВПЭ 5 вентиль прямоточный без стравливания остаточного давления.

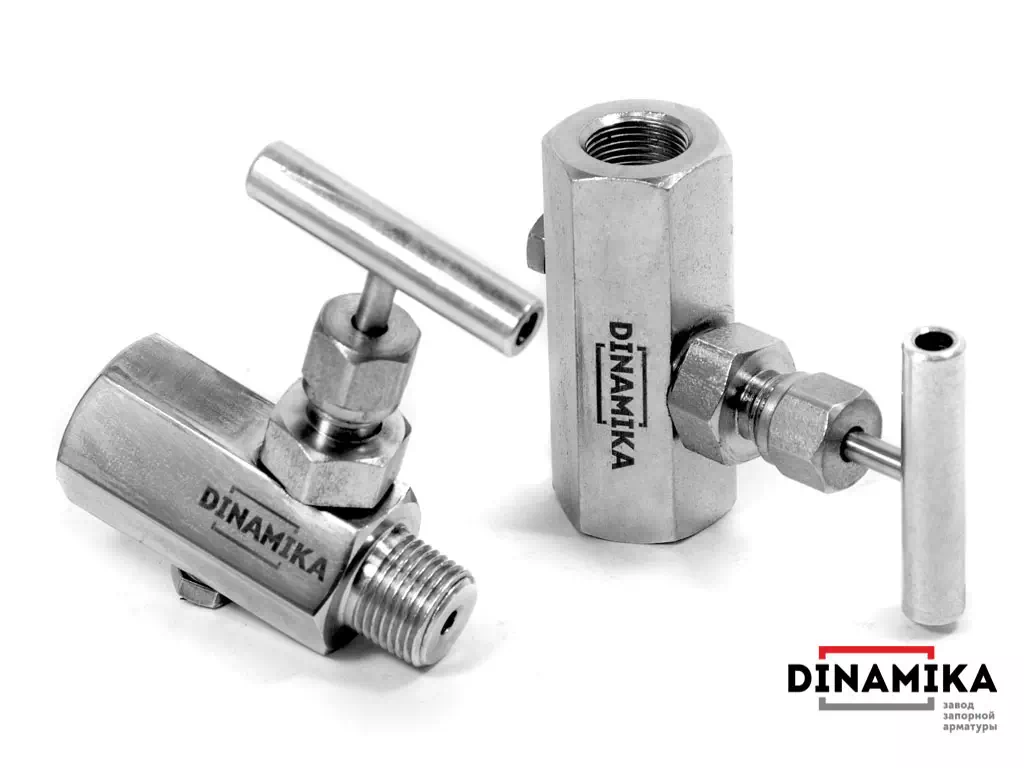

Вентили изготавливаются в муфтовом и комбинированном варианте присоединений для подключения к ним манометров Российских и зарубежных производителей. Резьба патрубка на выходе 20х1.5 или G1/2, под заказ наносим резьбу NPT 1/2 (резьба соответствует конической резьбе «К» с углом 60° по ГОСТ 6111-52).

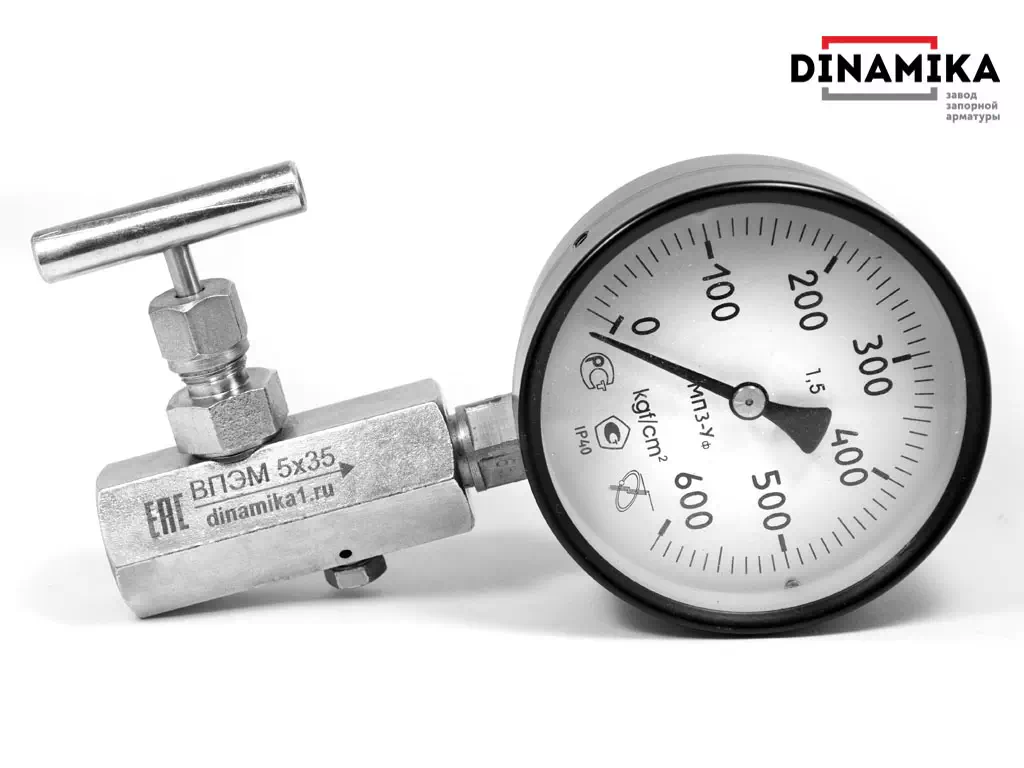

Муфтовый ВПЭМ — резьбовое присоединение муфта — муфта, наиболее востребованный монтажниками трубопроводной арматуры вентиль под манометр.

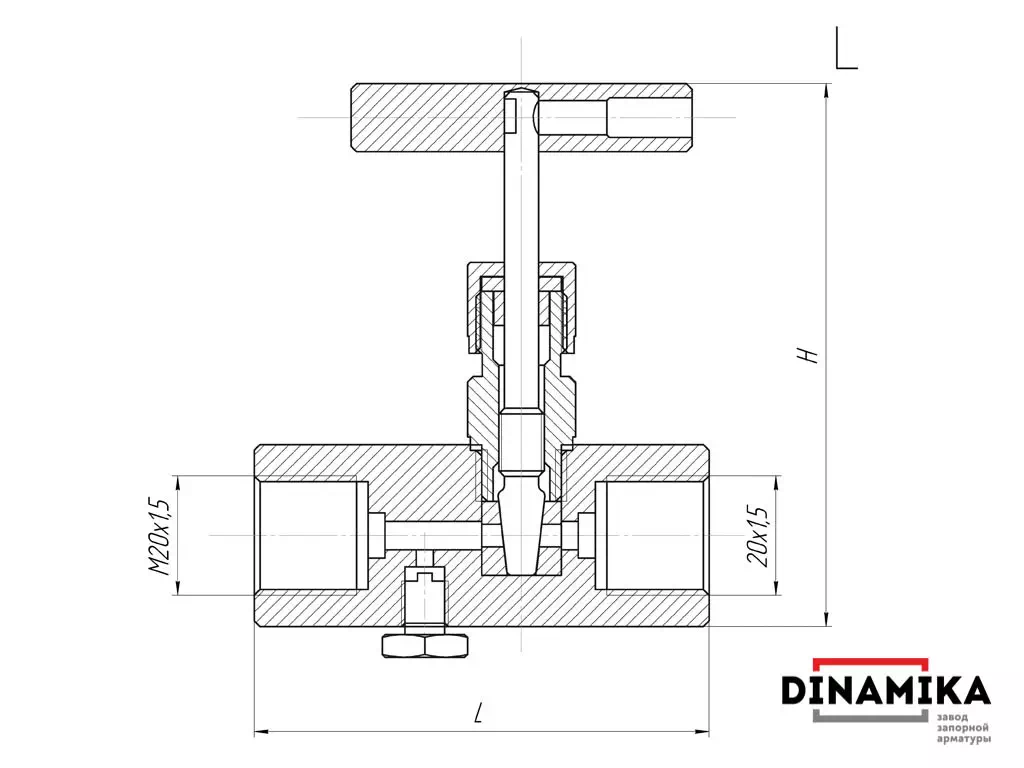

Резьбы, размеры вес муфтового ВПЭМ

Один из методов подключения муфтового манометрического вентиля к трубопроводу с помощью приварного штуцера Щц 20х1,5, который также можно заказать у нас.

Комбинированный ВПЭМ — резьбовое присоединение цапка / муфта.

Вентиль подключается к трубопроводу в простейшем варианте напрямую с помощью приварной бобышки БП1 М20х1,5.

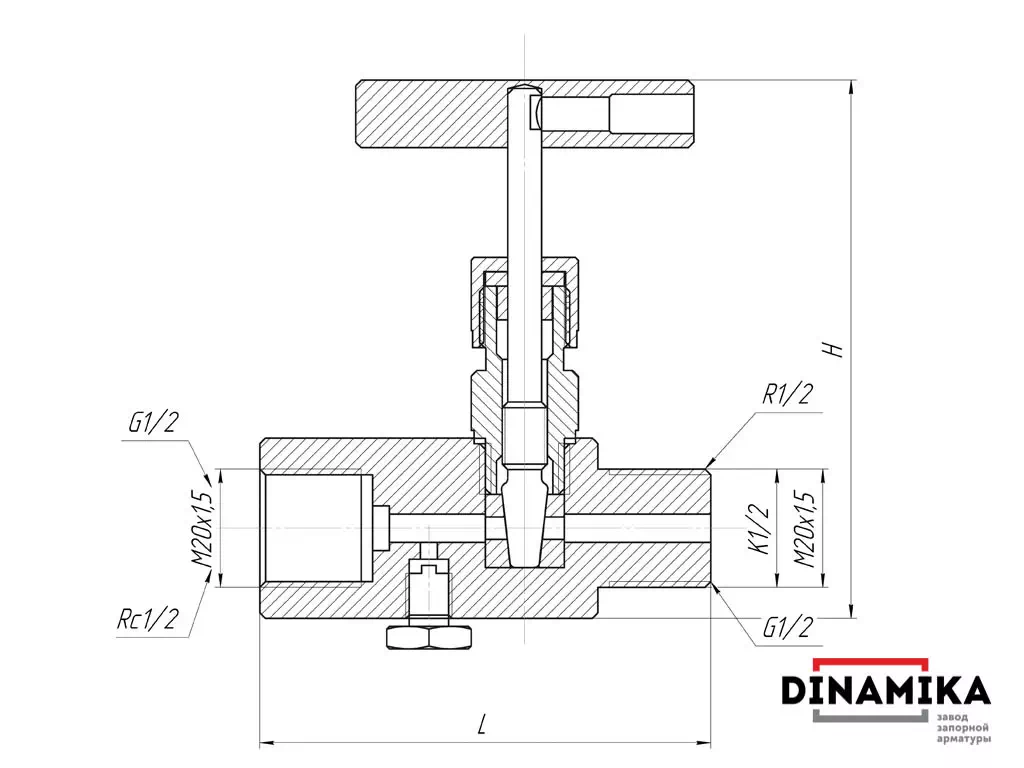

Таблица размеров, веса ВПЭМ комбинированный

На предприятии постоянно в наличии на складе вентили ВПЭМ 5х35 20х1,5 в исполнении по ХЛ1 из легированной стали ст.09Г2С Российского металлопроката. Вы можете заказать детали подключения на линии трубопроводов — отборную конструкцию давления от простейшей бобышки, до защитной системы отбора сред с охладителем под манометр и демпферными трубками «Перкинса».
