| МКСН.405221.046 ТУ
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 2202 |
ТХК 2202 |
ТЖК 2202 |
ТНН 2202 |
|
|
диапазон измеряемых температур, °C |
-40…+800 (1000) |
-40…+600 |
-40…+350 |
-40…+1000 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
ЖК(J) |
НН(N) |
|
|
класс допуска |
1; 2 |
2 |
|||
|
показатель тепловой инерции, с |
0,3…12,0 |
||||
|
степень защиты от пыли и воды |
IP00 |
||||
|
материал защитной арматуры |
ХН78Т, 12Х18Н10Т |
12Х18Н10Т |
ХН78Т |
||
|
исполнение рабочего спая |
изолирован, не изолирован |
||||
|
Диаметр погружаемой части, мм |
N3 |
||||
|
вид климатического исполнения |
У3, Т3 |
||||
|
Средняя наработка до отказа, ч |
20000, 50000 |
||||
|
Тип |
НСХ |
Класс допуска |
Рабочий диапазон температур, °С |
Материал защитной арматуры |
|
ТХА |
ХА(К) |
1 или 2 |
-40…+800 |
12Х18Н10Т |
|
-40…+1000 |
ХН78Т |
|||
|
ТХК |
ХК(L) |
2 |
-40…+600 |
12Х18Н10Т |
|
ТЖК |
ЖК(J) |
-40…+350 |
||
|
ТНН |
НН(N) |
-40…+1000 |
ХН78Т |
|
Диаметр монтажной части d, мм |

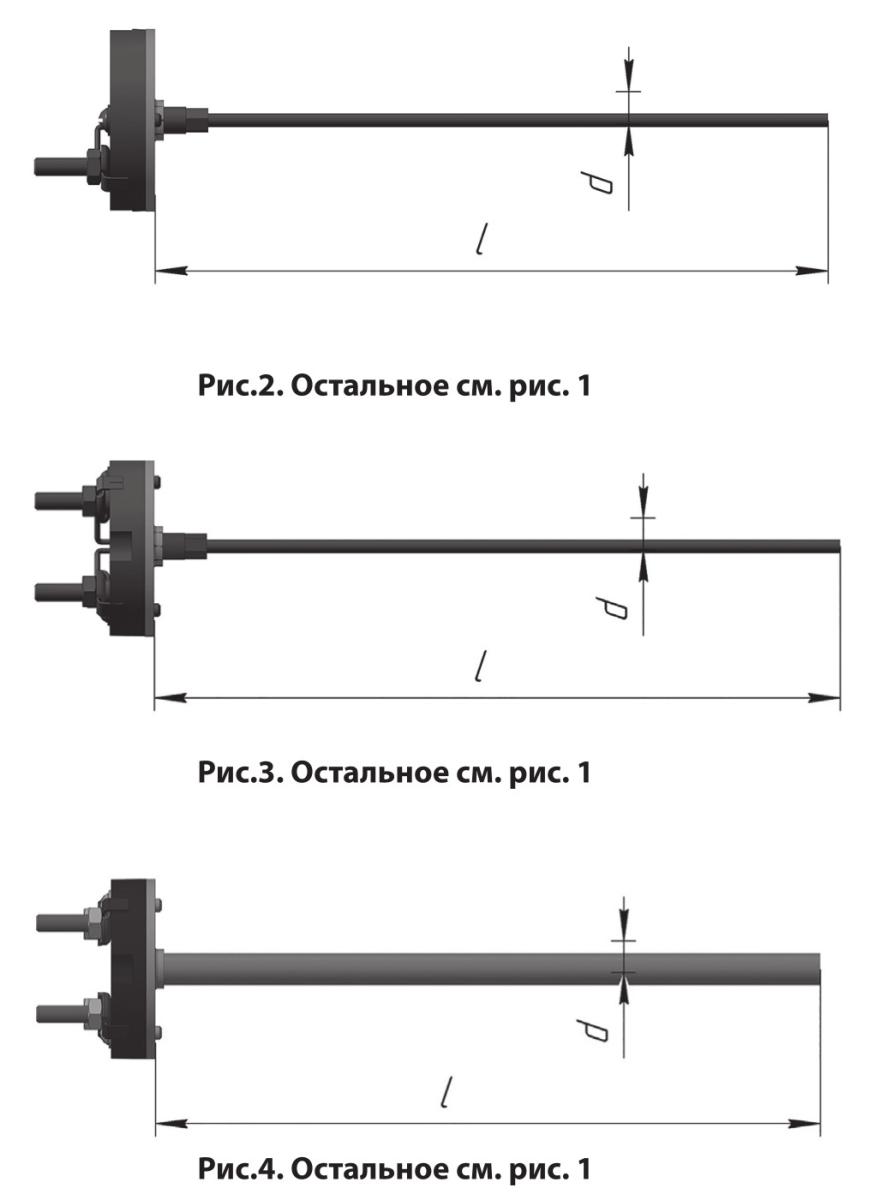

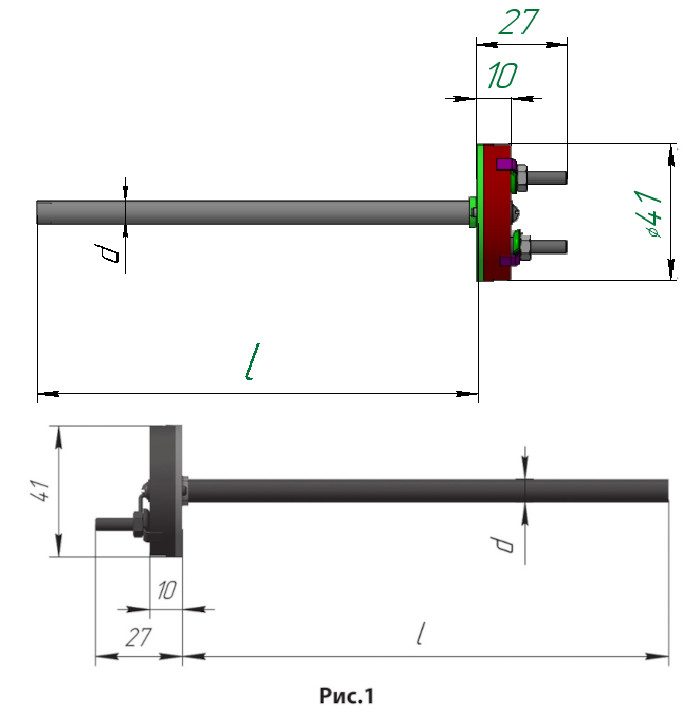

Рисунок |
Количество чувствительных элементов |
Показатель тепловой инреции, с |
|
НСХ |
Масса, г, не более |
|||
|
Изолирован |
Не изолирован |
||||||||
|
1,0 |
2 |
1 |
0,5 |
0,3 |
ХА(К) |
ХК(L) |
— |
— |
47,67+0,005*l |
|
1,5 |
1,5 |
1,0 |
— |
— |
47,555+0,011*l |
||||
|
3,0 |
2,5 |
2,0 |
ЖК(J) |
НН(N) |
47,969+0,039* |
||||
|
4,0 |
4,0 |
3,0 |
— |
— |
48,082+0,074*l |
||||
|
5,0 |
1 |
5,0 |
4,0 |
— |
— |
47,415+0,11*l |
|||
|
6,0 |
6,0 |
5,0 |
— |
— |
47,355+0,11* |
||||
|
4,6 |
3 |
2 |
8,0 |
6,0 |
— |
— |
51,939+0,083*l |
||
|
7,2 |
4 |
12,0 |
10,0 |
— |
— |
50,452+0,205*l |
|||
|
где l – длина монтажной части, мм (определяется при заказе) |
|||||||||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ВТ ТХА 2202 — 1,0 — 200 — ХА(К) / 2 / — 12Х18Н10Т — (-40 … +800) -У3»
ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
«ВТ ТХХ 2202 — Х — Х — 2хХХ(Х) / Х / — Н — Х — (Х … Х) — Х»
1 2 3 4 5 6 7 8 9
1. Тип
2. Диаметр монтажной части d, мм
3. Длина монтажной части l, мм
4. Количество чувствительных элементов (при наличии двух) и условное обозначение НСХ
5. Класс допуска
6. Изоляция спая — не изолирован (изолированный спай не указывается)
7. Материал защитной арматуры
8. Рабочий диапазон температур, °С
9. Вид климатического исполнения
