ВУС 50 — вентиль угловой специальный
В России в нефтепромысловой отрасли преобладает добыча с небольших глубин залегания углеводородов с низким давлением, поэтому чаще всего применяются несложная механика добычи с применением штанговых насосов с системами герметизации и отвода продукта с устья скважин. Системы труб, запорной, защитной трубопроводной арматуры и измерительных устройств объединяются в один арматурный комплекс – устьевую арматуру в которую входит как элемент конструкции вентили угловые ВУС.
Обозначения специальных угловых вентилей условного прохода 50 мм.:
- ВУС 50-14 Ру140 кг/см2;
- ВУС 50-16 Ру160 кг/см2;
- ВУС 50-21 Ру210 кг/см2.
Из Клапаны на давление 160 кг/см2 преимущественно применяемая и востребованная арматура в отрасли добычи углеводородного сырья — нефти и газа, серийно изготавливаются нашим предприятием в различных модификациях резьбовых присоединений.

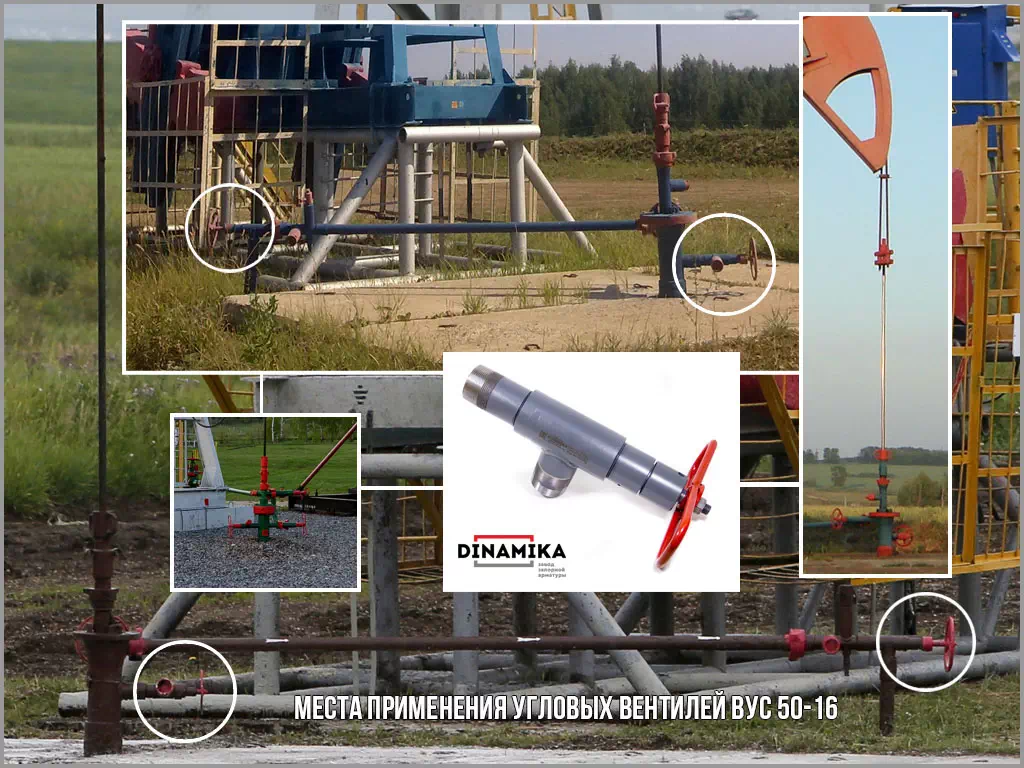

Фото ВУС на устьевой арматуре АУШГН
Устанавливается на нефтепромысловое оборудования насосов, в основной массе это устьевая арматура типа АУШ штангового насоса и аналогичная с электронасосом — АУЭ.
Компания Динамика производитель ВУС вентилей с резьбовыми соединениям НКТ по ГОСТ 633-80, на давление рабочих сред до 160 кг/см2 и по требованию заказчика на давление до 210 кг/см2. Полное номенклатурное обозначение ВУС 50-16 М 09Г2С ХЛ1.
Запорная арматура представленного типа относится к угловым запорным клапанам, изготавливается согласно технических условий ТУ 3742-007-27844275-2014 в соответствии регламента ТР ТС 010/2011 и ФНП «Правил промышленной безопасности в нефтяной и газовой промышленности».
Виды вентилей ВУС 50
Завод запорной арматуры Динамика изготавливает угловые вентили ВУС в 4х исполнениях по конструкции присоединений и резьбовыми соединениями НКТ-60; НКТ-73; НКТ-89 по ГОСТ 633-80:

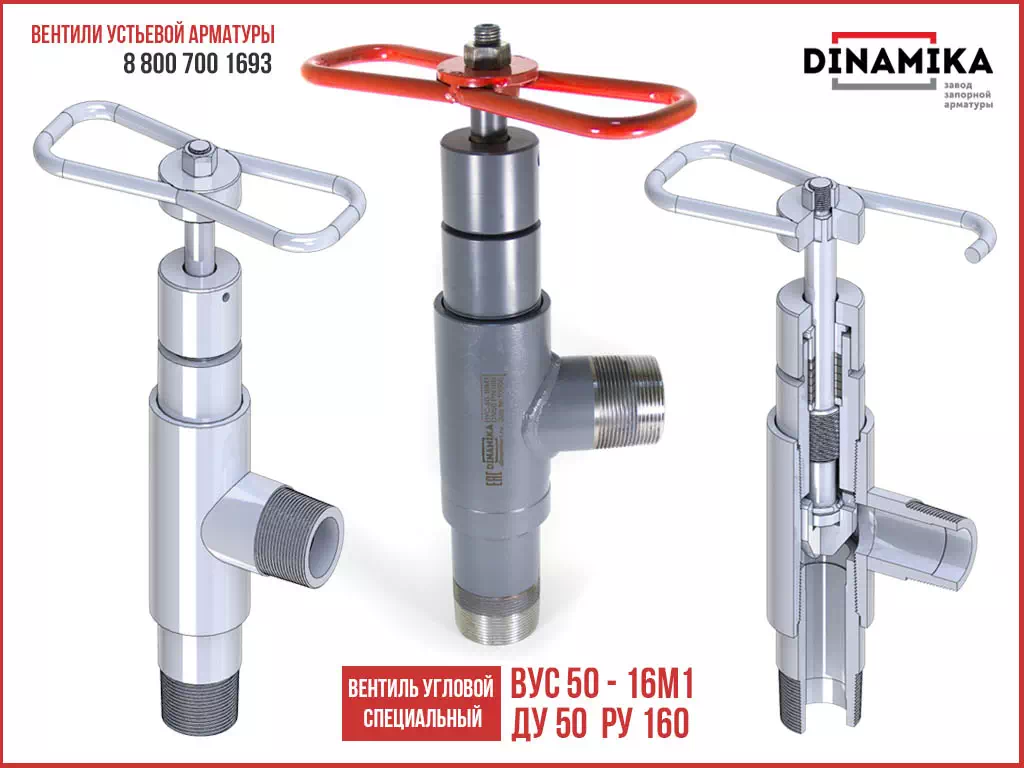

- Вентиль ВУС 50-16 М1 (исполнение 1).
Наиболее востребованный специальный вентиль угловой с наружной резьбой НКТ-60, Ду50 Ру160.

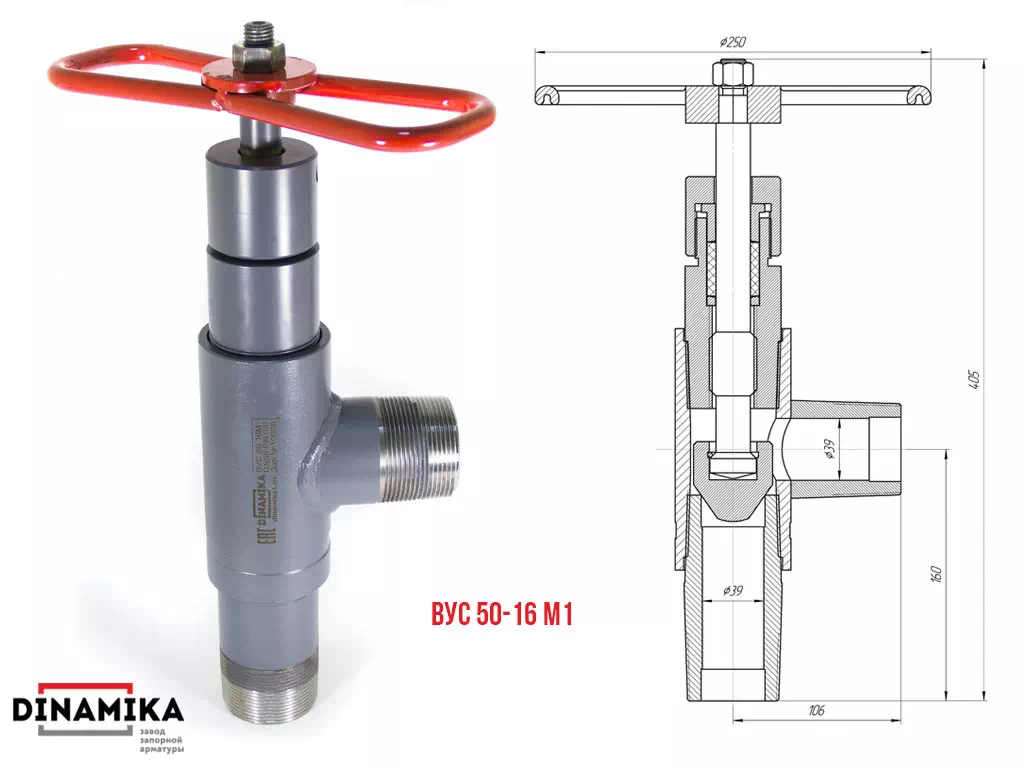

Фото ВУС 50-16 М1 – угловой вентиль запорный для устьевой арматуры нефтедобычи в первом исполнении. По согласованию с заказчиком изготовим вентили аналогичные исполнению 1 -ВУС 50-14 М1 (Ру140) и 50-21 М1(Ру210).
- Вентиль ВУС 50-16 М3 (исполнение 3).
Модификация выше представленного углового вентиля, корпус снабжён дополнительным патрубком с резьбой М20х1,5 для подключения манометров.
Фото ВУС 50-16 М3 – вентиль устьевой арматуры угловой в исполнении 3, Ду50 Ру160.
По согласованию с заказчиком изготовим вентили аналогичные исполнению 3 —
ВУС 50-14 М3 (Ру140) и 50-21 М3(Ру210). - Вентили ВУС 50-16 М2 и ВУС 50-16 М4
Исполнения 2 и 4 вентиля ВУС 50-16, 50-14, 50-21.

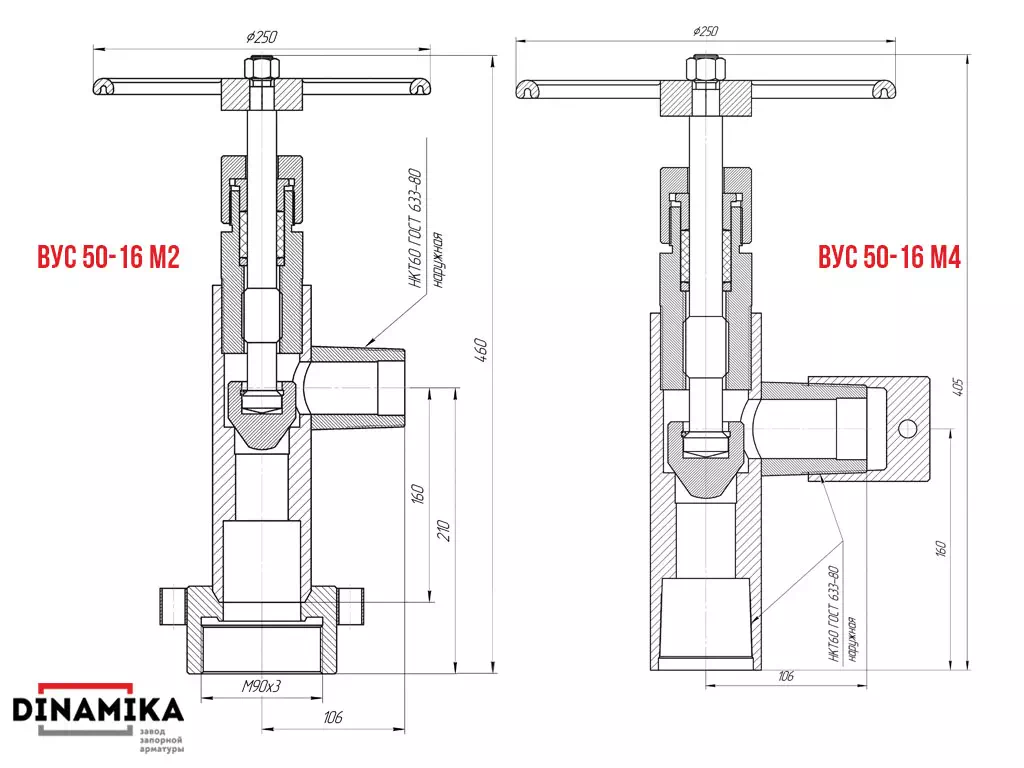

Данный тип запорных клапанов представлен чертежами ниже:
Чертежи ВУС вентили устьевой арматуры в исполнении 2 и 4.- На чертеже слева исполнение 2 — с муфтой НКТ М90х3 для установки на увеличенный диаметр трубы.
— На чертеже справа исполнение 4 – с муфтовым входным патрубком с резьбой НКТ 60 по ГОСТ 633-80 и заглушкой на выходном патрубке.
Характеристики, конструкция и материалы деталей
Характеристики вентиля углового специального соответствуют требованиям эксплуатации на нефтепромысловом оборудовании.

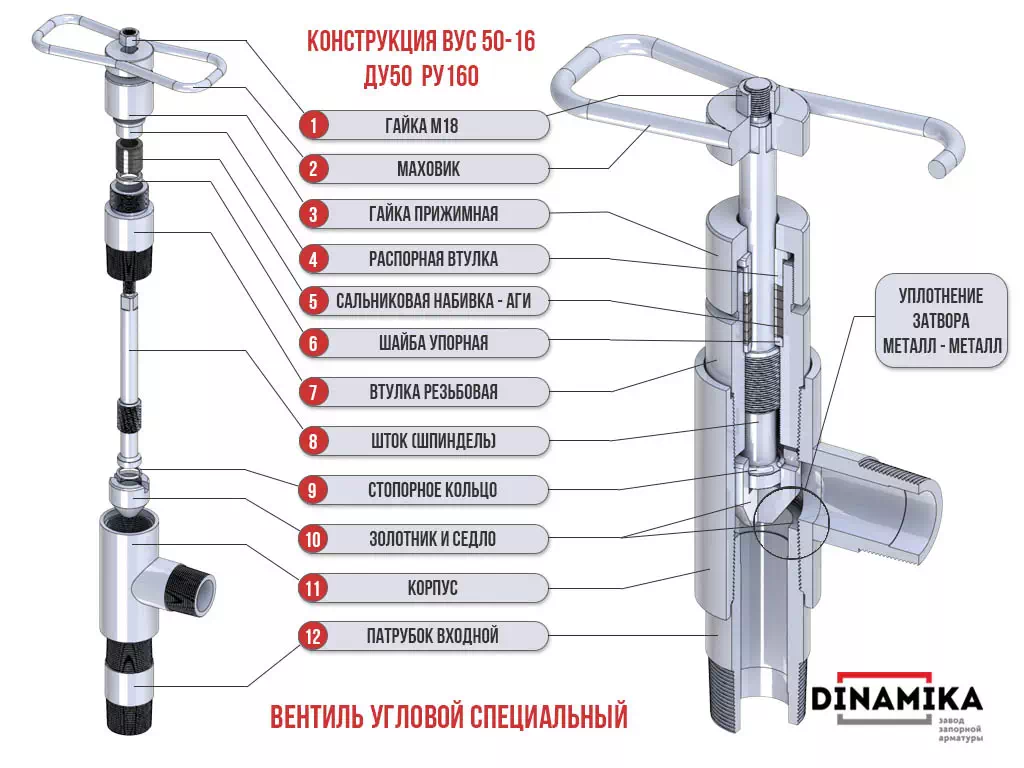

Конструкция и материалы деталей представлены на 3D конструкции ВУС 50-16 М1 с патрубками с наружной резьбой НКТ 60.
Фото конструкции вентиля ВУС 50-16
Таблица материалов деталей ВУС 50 ХЛ1
| № | Наименование детали | Материал |
| 1 | Гайка М18 | ст.20 |
| 2 | Маховик | А12 |
| 3 | Гайка прижимная | Ст.09Г2С |
| 4 | Распорная втулка | Ст.09Г2С |
| 5 | Сальниковая набивка | АГИ |
| 6 | Шайба упорная | А12 |
| 7 | Втулка резьбовая | Ст.09Г2С |
| 8 | Шток | Ст.09Г2С |
| 9 | Седло и золотник | 30ХГС |
| 10 | Стопорное кольцо | Ст.40Х12 |
| 11 | Корпус | ст.09Г2С |
| 12 | Патрубок входной | ст.09Г2С |
Угловые клапаны ВУС эксплуатируются как правило на открытом воздухе в умеренных и холодных климатических поясах нашей страны, и поэтому стандартно изготавливаются для климатических условий по ХЛ1 из легированной углеродистой стали 09Г2С. По индивидуальному согласованию спецификации заказа возможно изготовление из коррозиестойких марок стали.
Таблица характеристик
| Наименование | Характеристики | ||
| Вентиль угловой специальный ТУ 3742-007-27844275-2014 |
ВУС 50-16 М; ВУС 50-14 М; ВУС 50-21 М | ||
| Соответствие регламентам ТС | ТР ТС 010/2011 | ||
| Эксплуатационная функция | Запорная (рабочие положения затвора: «Открыто», либо «Закрыто») | ||
| Герметичность по ГОСТ Р 54608-2011 | Класс «А» | ||
| Условный проход ДУ (мм) | 50 | ||
| Проходное сечение (мм) | 39 | ||
| Условное давление Ру (кг/см2) | ВУС 50-14 М* | ВУС 50-16 М | ВУС 50-21 М* |
| 140 | 160 | 210 | |
| Рабочие среды | Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные | ||
| Температура рабочей среды | от -60°С до +95°С | ||
| Тип уплотнения в седле | метал — метал | ||
| Корпусные детали (сталь) | ст.09Г2С | ||
| Климатическое исполнение по ГОСТ 15150-69 |
ХЛ1 | ||
| Температура окружающей среды | от -60°С до +45°С | ||
| Монтажное положение | любое | ||
| Антикоррозионная обработка | покраска | ||
| Вес не более (кг) | 7 | ||
| *Изготавливается по согласованию спецификаций | |||
| Параметры надёжности вентиля ВУС и складская консервация. | |
| Срок службы | До 10 лет |
| Гарантия производителя | 12 месяца со дня ввода в эксплуатацию при наработке 10000 циклов. |
| Гарантия консервации | 24 месяца со дня получения со склада изготовителя |
| Сроки консервации | По истечению 48 месяцев хранения согласно ГОСТ 15150; ГОСТ 5761, необходима переконсервация. |
