Высокотемпературные регуляторы давления «после себя» RDT-PH

Высокотемпературные регуляторы давления «после себя» RDT-PH предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.
Не работают при отсутствии расхода и в тупиковых схемах.
Рабочая среда – перегретая вода и пар с температурой до +220 °С.
Для высокотемпературных регуляторов давления «после себя» RDT-PH предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка. Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.
Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Общая конструкция высокотемпературного регулятора давления «после себя» состоит из четырёх главных элементов:

01 клапана

02 привода

03 исполнительного механизма – устройства, задающего необходимое давление (далее – задатчик)

04 охладителя импульса

Тарелка клапана разгружена от гидростатических сил.

Основные технические характеристики высокотемпературного регулятора давления «после себя» RDT-PH

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Максимальная условная пропускная способность Kvs, м³/час	0,25 0,4 0,63 1 1,6 2,5 4	2,5 4 6,3 8	4 6,3 8 10	6,3 10 12,5 16	10 16 20 25	16 20 25 32 40	25 32 40 50 63	32 40 63 80 100	63 80 100 125 160	100 125 160 200	160 200 250 280
Условное давление PN, бар (МПа)	16 (1,6); 25 (2,5)*
Рабочая среда	перегретая вода, пар
Температура рабочей среды Т, °С	до +220
Тип присоединения	фланцевый
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3	0,08…0,9 (0,008…0,09) – оранжевая пружина 0,16…1,8 (0,016…0,18) – оранжевая пружина 0,24…3,0 (0,024…0,30) – серая пружина 0,4…4,8 (0,04…0,48) – оранжевая пружина + серая пружина 0,5…5,8 (0,05…0,58) – красная пружина 0,9…10,0 (0,09…1,0) – желтая пружина 1,4…15,8 (0,14…1,58) – красная пружина + желтая пружина
Зона пропорциональности, % от верхнего предела настройки, не более	6
Относительная протечка, % от Kvs, не более	0,05 – для жидкости 0,5 – для газа
Материалы:крышка	сталь 20
шток плунжер седло	нержавеющая сталь 40Х13
сменный блок уплотнения штока	направляющие – PTFE; прокладки-высокотемпературный EPDM E90SR
уплотнение в затворе	“металл по металлу”
мембрана	EPDM на тканевой основе
корпус	чугун

*поставляется по спецзаказу (для заказа доступны DN15-100)

Маркировка и пример заказа высокотемпературного регулятора давления «после себя» RDT-PH

RDT-PH-X1-X2-X3-X4
где:
RDT-PH– обозначение высокотемпературного регулятора давления «после себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА:

Высокотемпературный регулятор давления «после себя» условным диаметром 50 мм, с пропускной способностью 20 м3/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, с диапазоном настройки 1.1 (0,16-1,8 бар).
RDT-PH-1.1-50-20

КОМПЛЕКТ ПОСТАВКИ ВЫСОКОТЕМПЕРАТУРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» RDT-PH

для DN 15-100:

медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт (от трубопровода к охладителю импульса);
медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт (от охладителя импульса к регулятору давления);
латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;

для DN 125-150:

медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт (от трубопровода к охладителю импульса);
медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт (от охладителя импульса к регулятору давления);
латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;

Зависимость давления, которое выдерживает корпус регулятора, от температуры

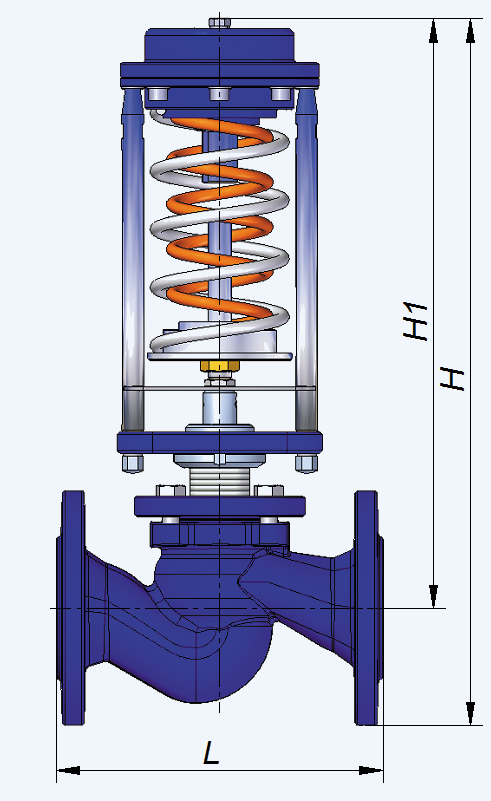

Габаритные размеры и масса высокотемпературных регуляторов давления «после себя» RDT-PH

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150
Длина L, мм	130	150	160	180	200	230	290	310	350	400	480
Высота Н1*, мм	387,5	387,5	387,5	400	400	407,5	537,5	555	590	625	647,5
Высота Н1 (исполнение 0,1), мм	587,5	587,5	587,5	600	600	607,5	617,5	635	670	740	762,5
Высота Н*, мм, не более	435	440	445	470	475	490	630	655	700	750	790
Высота Н (исполнение 0.1), мм, не более	635	640	645	670	675	690	710	735	780	865	905
Масса (стандартное исполнение), кг, не более	12	12,5	13,5	15	17	20	25	31	45	55	70
Масса (исполнение 0.1), кг, не более	16	16,5	17,5	19	21	24	29	35	49	60	75

Установка высокотемпературного регулятора давления «после себя» RDT-PH

Варианты подключения охладителя импульса высокотемпературного регулятора давления «после себя» RDT-PH

Монтажные положения высокотемпературных регуляторов давления «после себя» RDT-PH

Монтажные положения регулятора на трубопроводе при температуре среды свыше 120°C.

Прямолинейные участки до и после регулятора не требуются.

Требуется выбрать регулятор давления «после себя» для понижения избыточного давления перегретого пара с

p1 = 13 бар до p2 = 4 бар, температурой Т1 = 210°С

и максимальным массовым расходом Gmax = 850 кг/ч..

В соответствии с Методикой подбора регуляторов давления прямого действия:

Проверяем режим движения потока пара:

(p1 – p2) = 9 бар > 0,5 (p1 +1) = 7 бар – режим сверхкритический, следовательно требуемая пропуская способность регулятора давления определяется по формуле:

2. Скорость в выходном сечении выбирается из условия обеспечения малошумной работы регулирующей арматуры: для перегретого пара – 60 м/с.
По формуле определяем минимальный условный диаметр регулятора давления:

3. Из таблицы (вкладка “Технические характеристики”) выбираем высокотемпературный регулятор давления «после себя» RDT-PH с ближайшим большим условным диаметром Dу
и ближайшей большей максимальной условной пропускной способностью Kvs:
Dу = 50 мм, Кvs = 16 м³/ч.

4. Из таблицы (вкладка “Технические характеристики”) для p2 = 4 бар выбираем исполнение диапазона настройки регулятора 2.2 (0,9–10 бар).

5. Номенклатура для заказа: RDT-PH-2.2-50-16.

6. Так как допускается применять паровые регуляторы давления с диаметром меньше Dу, но не более, чем на один типоразмер, то также можно выбрать клапан со следующими параметрами: Dу = 40 мм, Кvs = 10 м³/ч (выбор этого типоразмера регулятора в данном случае более предпочтителен, так как требуемая пропускная способность регулятора Kv наиболее точно соответствует принятой максимальной условной пропускной способности Kvs). Номенклатура для заказа:

RDT-PH-2.2-40-10.
