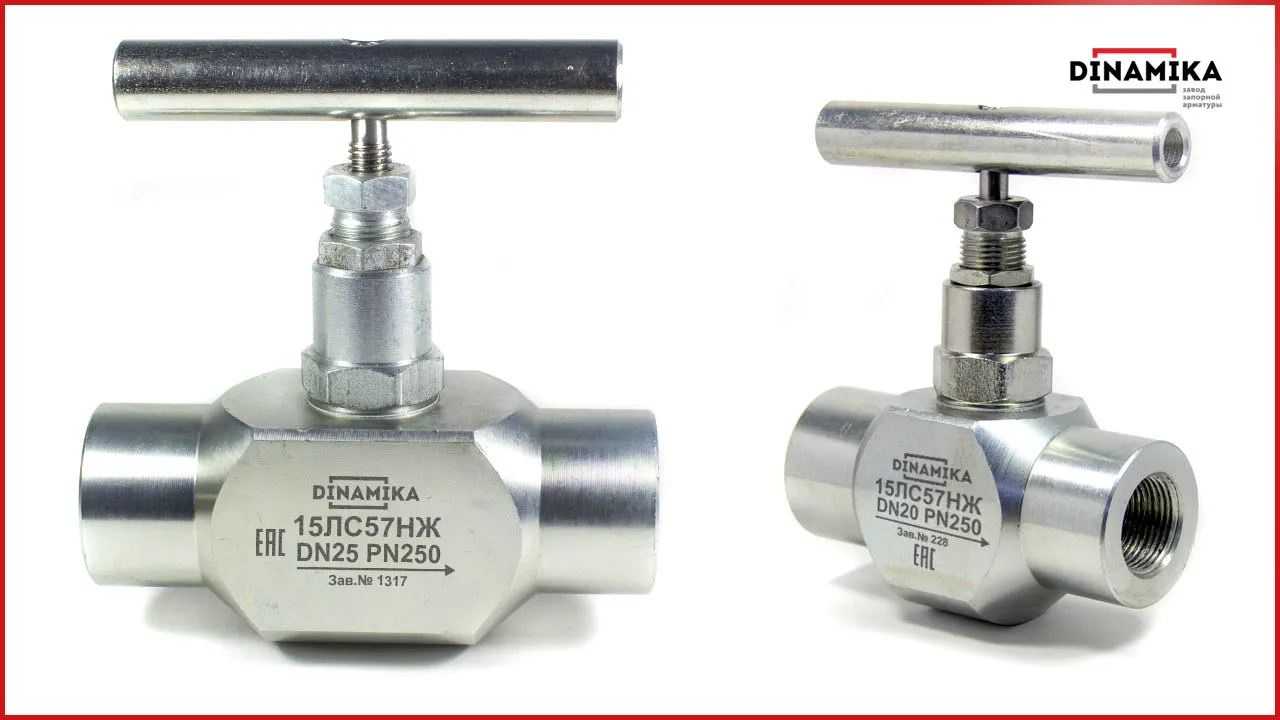

15лс57нж Вентиль (Клапан) запорный
15лс57нж запорный тип клапана высокого давления, изготовленного из Российской конструкционной низколегированной стали, которая позволяет применение запорной арматуры в условиях пониженных климатических температур. Эксплуатационный нижний температурный предел -60°С, что позволяет применять данную продукцию по стандарту ХЛ1 на трубопроводных линиях и промышленных объектах РФ в северных широтах.
Кроме того, одно из номенклатурных обозначений вентиля — 15лс57бк, в котором две последние буквы указывают на тип уплотнения в затворе без колец, что позволяет управлять высокотемпературными средами. Резьбовые клапаны 15лс57нж рассчитаны на повышенное давление сред до 400 кг/см2, технически регламентированы к применению на оборудовании по ТР ТС 012; 010/2011 и ТР ТС 032/2013 «О безопасности машин и оборудования».

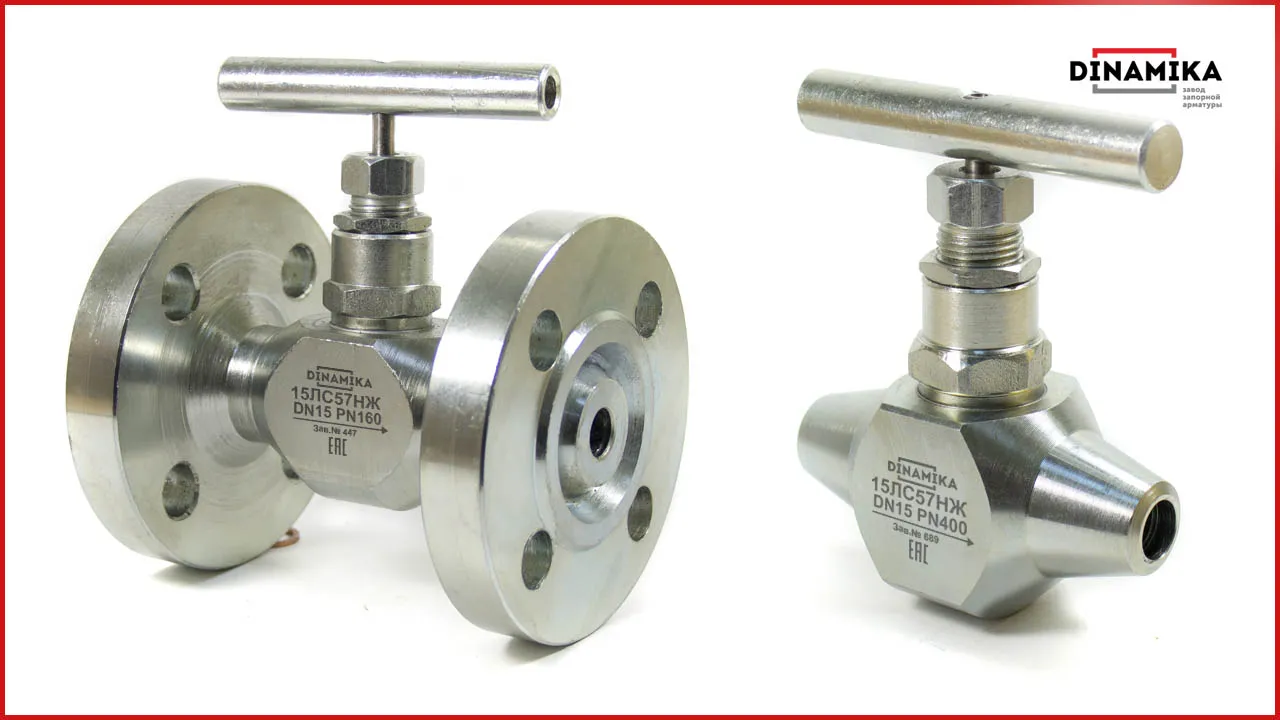

На базе представленного хладостойкого муфтового вентиля высокого давления наше предприятие изготавливает вентили фланцевые и под приварку, класса герметичности «А»:
- Фланцевые 15лс57нж на давление до 250 кг/см2, условного прохода 15 — 50мм, проверены выходным контролем гидроиспытаний, в комплектации КОФ и крепежом.
- Приварные клапаны хладостойкие на повышенное давление, с техническими параметрами и размерами алогичными муфтовому вентилю 15лс57нж, присоединение под приварку встык.
Цена 15лс57нж клапанов
Клапан 15лс57нж по цене специфичен, его стоимость практически не отличается от аналога, исполненного из углеродистой стали, но у данного изделия корпусные детали, как говорилось выше, исполнены из легированной стали. Легированная сталь 09Г2С содержит марганец и называется неофициально хладостойкой сталью, она выше по стоимости стали марок ст.20 и ст.35. В общепромышленном обозначении после первых двух цифр присутствуют буквы «ЛС» — легированная сталь, что соответственно делает цену конечного продукта выше чем изделий, исполненных из углеродистой стали.

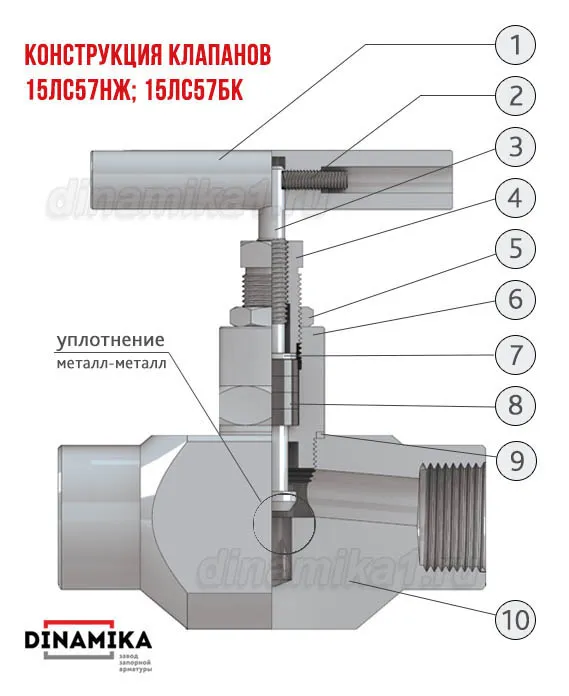

Конструкция 15лс57нж
По конструкции 15лс57нж вентиль относится к игольчатым клапанам, т.е. в качестве запорного элемента используется конусовидная нержавеющая игла тарельчатого типа, перекрывающая поток сечении затвора размера от 8 до 18мм. Размер проходного сечения в затворе зависит от условного прохода и составляет: 8 мм -Ду15; 12мм — Ду20 и Ду25; 18мм — Ду32, 40, 50 мм. Поток подаётся под иглу, клапан не является прямоточным
Детали конструкции и материалы 15лс57нж:
- Ручка — ст.09г2с
- Установочный винт — ст.20
- Шток, игла — ст.40Х13
- Штуцер прижимной — ст.09г2с
- Зажимная гайка — ст.09Г2С
- Штуцер корпуса — ст.09Г2С
- Шайба — ст.35
- Уплотнение, — кольца ТРГ (ПС1) для температур рабочих сред до +425°С, или фторопласт (Ф4) для температур до +200°С. Устанавливаются по желанию заказчика с согласованием вида проводимой среды.
- Шайба, герметизирующая — Алюминий (АД00).
- Корпус — ст. 09Г2С.
Материалы исполнения игольчатого вентиля Российских производителей, на входном контроле завода изготовителя, соответствуют всем нормам и требованиям.
Характеристики 15лс57нж
Главная характеристика 15лс57нж это холодостойкость корпусных деталей, минимальная температура окружающей среды -60°С, которая расширяет географическое применение трубопроводной арматуры, т.е. клапан изготовлен по ХЛ1 — в климатическом исполнении по ГОСТ 1550-69.
Характеристики 15лс57нж клапан муфтовый изготовление и поставка ТУ 3742-001-27844275:
- Функция на оборудовании: только запорная;
- Исполнение корпусных деталей: сталь конструкционная марки ст.09Г2С;
- Условный проход, Ду (Dn): 15, 20, 25, 32, 40, 50 мм;
- Условное давление, Ру (Pn): 16, 25, 40, 63, 100, 160, 250, 400 кг/см2;
- Рабочие среды: Неагрессивные среды: — вода, пар, нефтепродукты, воздух, жидкие и газовые смеси;
- Диапазон температур рабочей среды: -60°С +425°С;
- Пропуск среды в затворе, герметичность по ГОСТ 9544-215: Класс «А».
- Любое монтажное положение на трубопроводе по стрелке на корпусе указывающей направление подачи среды.
- Антикоррозийная обработка: гальваника.
- Срок службы: До 10 лет.
- Гарантия производителя: 18 месяцев со дня ввода в эксплуатацию или 800 циклов за 12000 часов.
- Гарантийное хранение -3(ЖЗ) по ГОСТ 15150: 24 месяца.

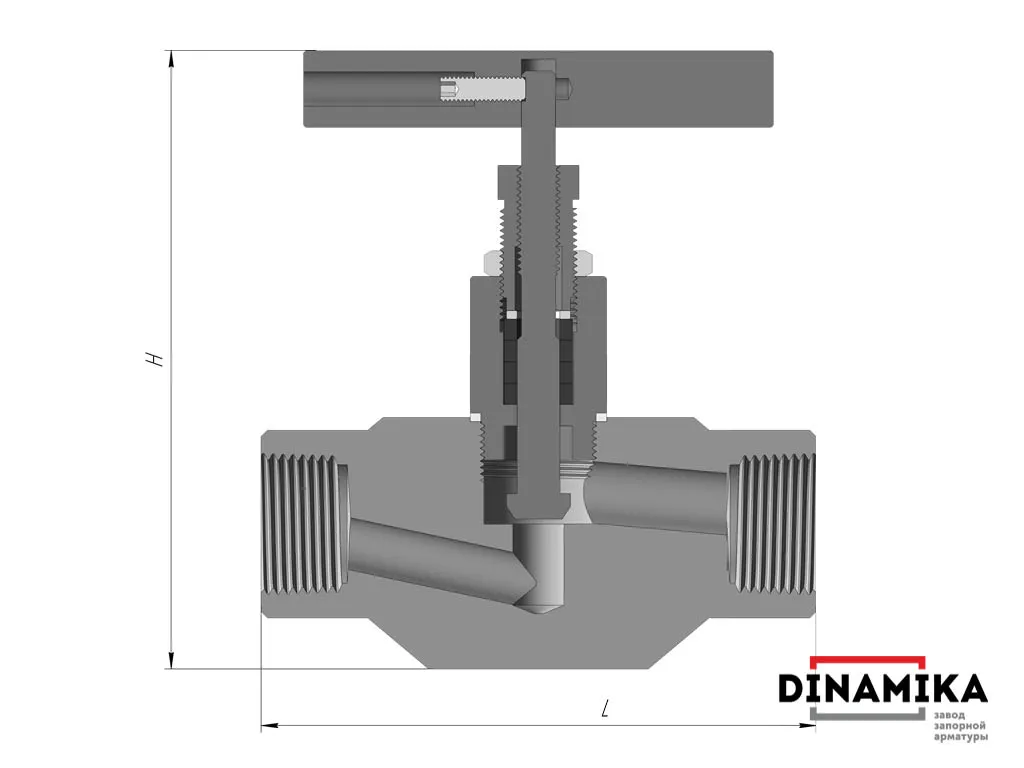

Таблица резьба, размер 15лс57нж вес
| Ру (МПа) |
Ду (мм) | Резьба внутренняя | Размеры и вес | ||||
| Rc | G | NPT (К) | Строй длина, L (мм) | Высота, H (мм) | Вес (кг) | ||
| 16, 25, 40 | 15 | 1/2 | 1/2 | 1/2 | 90 | 110 | 1,0 |
| 20 | 3/4 | 3/4 | 3/4 | 110 | 138 | 2,0 | |
| 25 | 1 | 1 | 1 | 130 | 138 | 2,4 | |
| 32 | 1 1/4 | 1 1/4 | 1 1/4 | 140 | 150 | 3,7 | |
| 40 | 1 1/2 | 1 1/2 | 1 1/2 | 140 | 185 | 6 | |
| 50 | 2 | 2 | 2 | 220 | 198 | 8 | |
Дополнительная информация по характеристикам 15лс57нж высылается по запросу.
