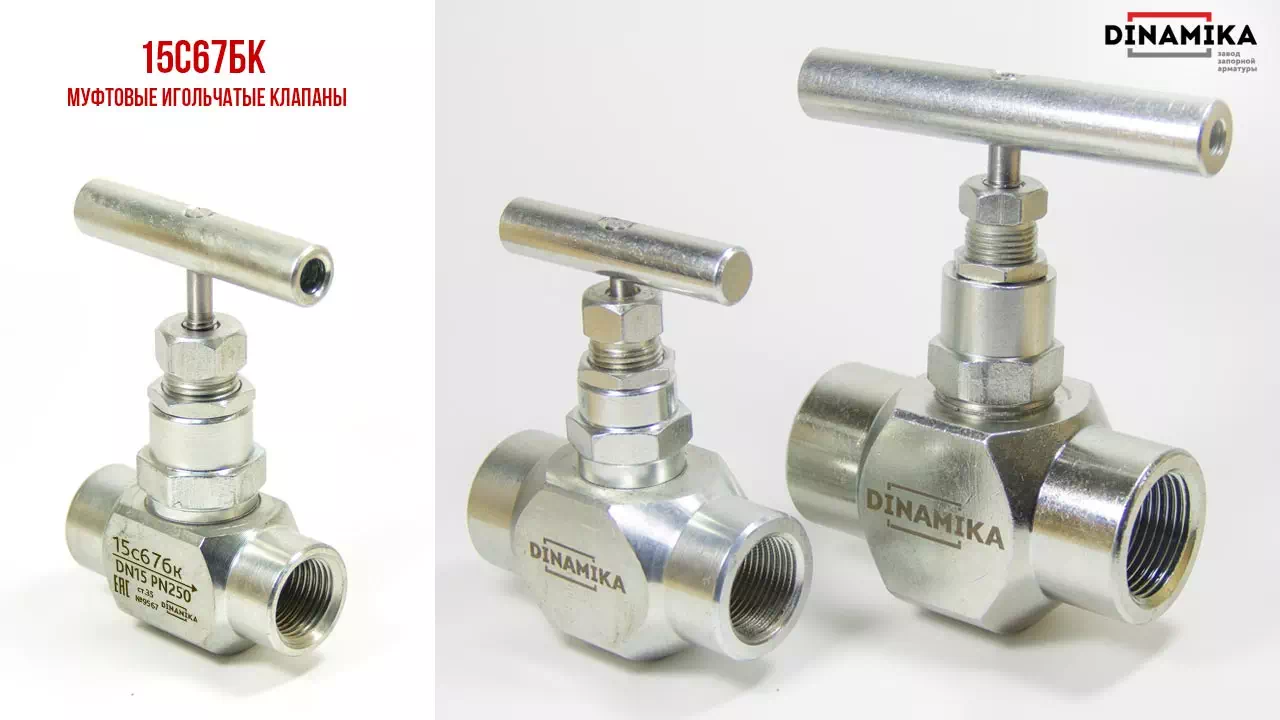

15с67бк Клапан (Вентиль) Динамика
Муфтовый 15с67бк клапан является основой конструкции его модификаций по присоединению к трубопроводным линиям высокого давления и КИПиА. В общем назначении выполняет запорные функции по управлению потоками жидких и газообразных сред с давлением 160, 250, 400 кг/см² с температурой до +425 градусов Цельсия в отраслях связанных с добычей, переработкой углеводородов и химических производств. В более узком назначении выполняет функции манометрического или отборного клапана в устройствах обора сред, закладных конструкциях, системах обвязки дифференциальных манометров. В серийном исполнении изготавливается с внутренней резьбой М20х1,5; G; K; Rc в специальном исполнении клапан разгрузочный или резьбой под импортзамещение NPT.
Клапан 15с67бк номенклатура и резьба
| Обозначение запорной арматуры | Ру (МПа) | Условный проход (мм) | Резьба внутренняя | |||
| М | Rc | G | К, NPT | |||
| 15с67бк Ду6 | 16, 25, 40 | 6 | – | 1/4 | 1/4 | 1/4 |
| 15с67бк Ду10 | 10 | – | 3/8 | 3/8 | 3/8 | |
| 15с67бк Ду15 | 15 | 20*1,5 | 1/2 | 1/2 | 1/2 | |
| 15с67бк Ду20 | 20 | – | 3/4 | 3/4 | 3/4 | |
| 15с67бк Ду25 | 25 | – | 1 | 1 | 1 | |
Отличительные особенности 15с67бк:
- Исполнение корпусных деталей из недорогой по стоимости углеродистой стали марки ст. 35, что делает данное запорное устройство наиболее доступным по цене, среди аналогичных вентилей игольчатых (ВИ) марок 15лс67бк и 15нж67нж.
- Изолированная от рабочих сред резьба управляющего штока, изготовленного из высокопрочной стали ст.40Х13, позволяет продлить эксплуатационные сроки службы изделия.
- Увеличенное проходное сечение размера 6 мм, в отличие 4-х миллиметрового сечения игольчатых клапанов серии 54бк.
Вентиль игольчатый 15с67бк по своим характеристикам может выступать альтернативным решением по замещению отечественных и импортных аналогов.
Клапан разбирается на детали – ремонт пригоден, детали изготавливаются на современном оборудовании, проходит поэтапный и выходной контроль изделия с производства.
Клапаны 15с67бк виды по присоединению
На основе муфтового 15с67бк клапана игольчатого изготавливается масса модификаций по присоединению к трубопроводным линиям и оборудованию. В таблице ниже представлены серийное исполнения по типам присоединения.
Серийные виды 15с67бк клапанов с производства по присоединению.
| Вид | Тип | Присоединение | Условный проход Ду (мм) | |
 |
Муфтовый 15с67бк | Муфта / муфта. Внутренняя резьба: Rc1/2; М20х1,5; G1/2; K1/2; NPT. |
6, 10, 15, 20, 25 | |
| Муфтовый 15с67бк с дренажным спускником под манометр. Для дренажных линий предлагаем рассмотреть одновентильные блоки клапанные КБ1. | ||||
 |
Манометрический 15с67бкМ | Муфта / стяжная Муфта с резьбой под манометр М20х1,5; G1/2. | 15 | |
| Муфта / накидная гайка под манометр М20х1,5; G1/2. | 15 | |||
 |
Штуцерный 15с67бк1 | Штуцер / штуцер. Наружная резьба: Rc1/2; М20х1,5; G1/2;K1/2; NPT. |
15 | |
Штуцер торцевой |
Штуцер конусный  |
|||
| Штуцерно-ниппельный 15с67бк1 СШН (Соединение с шаровым или торцевым ниппелем) | СШН / СШН ниппели под приварку к бесшовным трубкам 12 и 14 мм. |
15 | ||
 |
15с67бк приварной | Под приварку | 15 | |
| Специальные несерийные клапаны 15с67бк | *Комбинированный 15с67бк клапан | комбинации выше представленных присоединений | 6, 10, 15, 20, 25 | |
| *специальное несерийное исполнение с согласованием чертежа и объёма производства | ||||
Массово выпускаются производителями муфтовые 15с67бк Ру160 Ду15, наиболее востребованные у потребителя вентили игольчатые ВИ 160 либо ВИГ 160, где 160 обозначает условное давление, указанное кг/cм², а первые три буквы производитель устанавливает сам, делая уникальным обозначением завода производителя. Иногда в обозначениях пишут КИ 16 – клапан игольчатый на давление сред до 16 МПа (Мега Паскаль).
Если взять за пример готовый клапан нашего производства с внутренней резьбой патрубков М20х1,5, на давление 16 МПа неагрессивных сред, в расчёте на рабочую максимальную температуру до +425°С, то полное его обозначение должно выглядеть следующим образом – 15с67бк Ру160 Ду15 М20х1,5 / М20х1,5 t°+425.
В этом обозначении На фото ниже пример спецзаказа с обозначением в маркировке на корпусе – 15с67бк Ду20 и Ду25 с игольчато-тарельчатым затвором. Вид затвора у муфтовых игольчатых вентилей обозначается как БК (без колец), но иногда в обозначении можно увидеть «НЖ», что является не совсем правильным. Например – муфтовый ВИ 15с67нж, где из обозначения НЖ следует, что управляющий шток – игольчатый затвор изготовлен из коррозиестойкой стали, на самом деле шток в стальных муфтовых клапанах изготавливается из стали повышенной прочности, к примеру ст.40х13. Реально если в обозначении стального клапана 15с67нж присутствует аббревиатура НЖ, это указывает на то, что в конструкции использован шток из стали 12Х18Н10Т и впрессовано посадочное седло из того же материала.

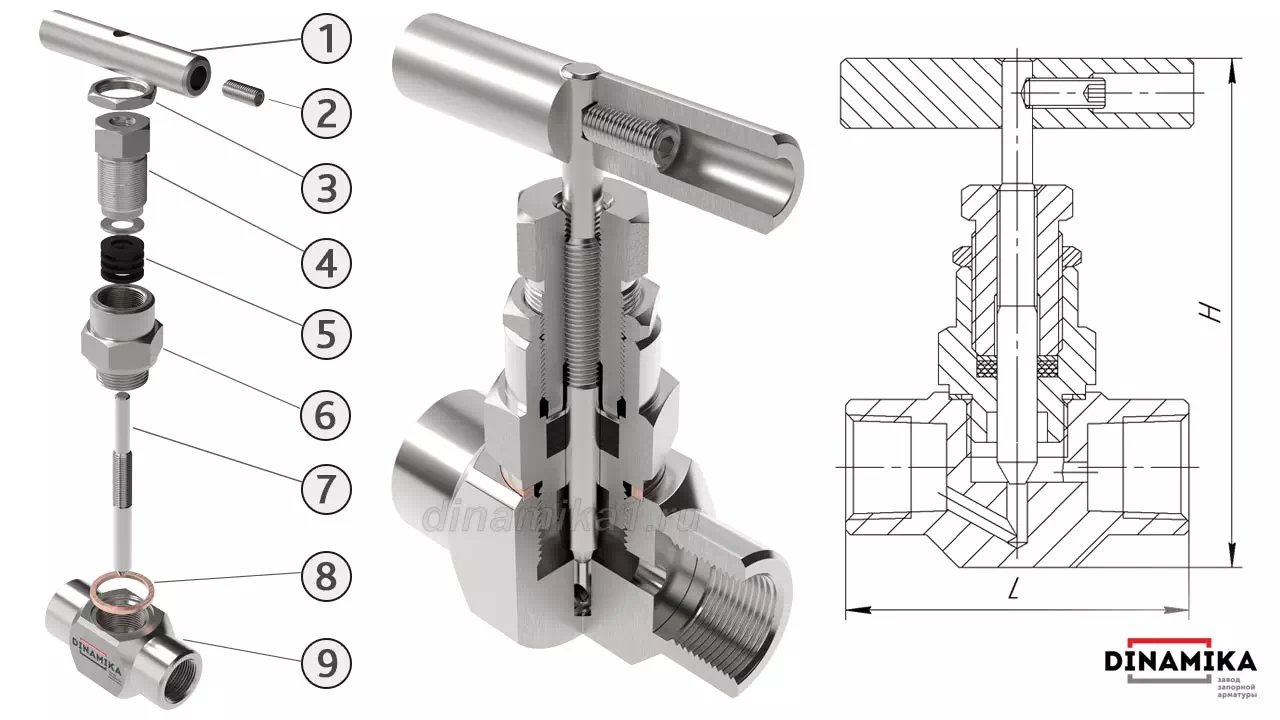

Конструкция 15с67бк муфтовый клапан, размеры, резьба, вес.
Запорный муфтовый клапан 15с67бк объединил в своей конструкции простоту эксплуатации, надёжность трубопроводной запорной арматуры высокого давления и приемлемую цену в европейском качестве исполнения.
Клапаны 15с67бк муфтового исполнения – размеры, резьбы и вес
| Обозначение запорной арматуры | Размеры и вес | ||
| L (мм) |
H (мм) | Вес не более, (кг) | |
| 15с67бк Ду6 | 68 | 95 | 0,67 |
| 15с67бк Ду10 | |||
| 15с67бк Ду15 | |||
| 15с67бк Ду20 | 85 | 109 | 0,97 |
| 15с67бк Ду25 | 100 | 137 | 1,5 |
Материалы исполнения 15с67бк
| № | Наименование детали | Материал исполнения |
| 1 | Ручка | Ст.35. |
| 2 | Установочный винт | |
| 3 | Зажимная гайка | Ст.09Г2С |
| 4 | Штуцер уплотнения | Ст.09Г2С |
| 5 | Уплотнения кран буксы | ТРГ (ПС1) или фторопласт (Ф4) |
| 6 | Штуцер | Ст.35 |
| 7 | Шток | Ст.40х13 |
| 8 | Шайба герметизирующая | Медь (М3) |
| 9 | Корпус | Ст.20; Ст.35. |
Производитель оставляет за собой право внесения изменений в конструкцию.
Характеристики 15с67бк
- Кран букса – затвор игольчатый конусной конфигурации.
- Проходное сечение клапана 6 мм для Ду6 – Ду20, Ду25 – 10мм.
- Герметичность по ГОСТ 9544-93 класс «А».
- Уплотнения штока – кольца из ТРГ для температур сред до +425°С, либо фторопласт для температур сред до +245°С на усмотрение заказчика.
- Основные детали изготавливаются из стали: ст.35;
- Условный проход (Ду): 6; 10; 15 мм. (в наличие); Ду20 и Ду25 изготавливаются по предварительному согласованию спецификаций.
- Условное давление (Ру): 160; 250; 400 кг/см2,
- Климатическое исполнение: У1, t° окружающей среды от -40°С до +40°С;
- Рабочая t° среды: воздух, вода, пар, газ, неагрессивные углеводороды их жидкие и газовые смеси от -40°С до +425°С;
- Антикоррозионное покрытие: гальваника внешних деталей;
- Гарантия: 1,5 года.
