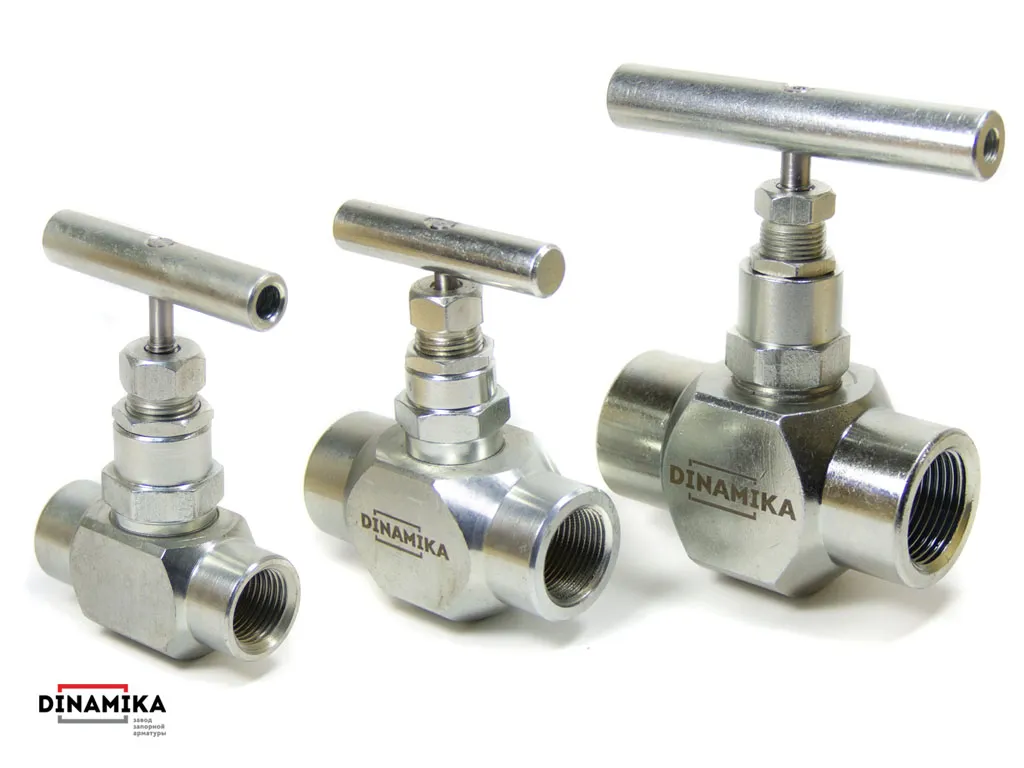

15лс67бк Клапан (Вентиль)
Муфтовые вентили 15лс67бк – это востребованная запорная арматура высокого давления, которая применяется на трубопроводах установок контроля состояния жидких и газообразных рабочих сред, на промышленном ёмкостном оборудовании, а также на трубопроводах предприятий нефтепромысловой отрасли. Продукция соответствует ТР ТС 010, 012, 032 производится согласно ТУ 3742-001-27844275-2014.
Клапаны изготавливаются с условным проходом Ду6, Ду10, Ду15 из высокоуглеродистой легированной стали марки 09Г2С, что обеспечивает его надежную эксплуатацию в условиях пониженных температур (до -60°С). Качество подтверждается гарантиями производителя до полутора лет или 18 месяцев со дня продажи.
Цена на 15лс67бк
Мы предлагаем купить 15лс67бк сейчас, запорные вентили игольчатого типа из наличия на складе и готовы к отгрузке в любой регион РФ.
| Клапан 15лс67бк | ||||
| Наименование запорного клапана |
Ру (кг/см 2) |
Входной патрубок резьба | Выходной патрубок резьба | *Цена с НДС (руб.) |
| 15лс67бк Ду6 | 160 | Rc1/4 | Rc1/4 | по согласованию |
| 15лс67бк Ду6 | G1/4 | G1/4 | ||
| — | ||||
| — | ||||
| 15лс67бк Ду20 | Rc3/4 | Rc3/4 | ||
| 15лс67бк Ду20 | G3/4 | G3/4 | ||

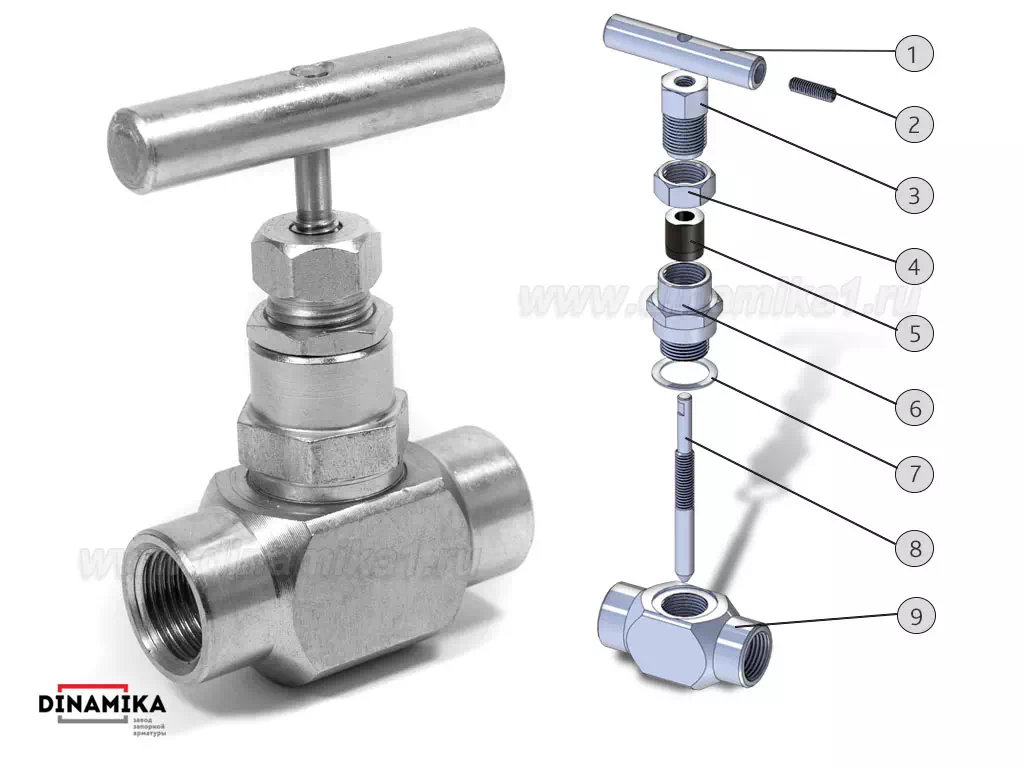

Конструкция и материалы
Конструкция игольчатого затвора клапана 15лс67бк с уплотнением без колец, то есть металл по металлу, что позволяет его использование с высокотемпературными проводимыми средами до +425°С, при этом материал стали 09Г2С позволяет эксплуатацию в нижнем пределе внешних температур до -60 градусов Цельсия.
| Материалы клапана 15лс67бк | ||
| № | Наименование детали | Материал исполнения |
| 1 | Ручка | Ст.20 |
| 2 | Установочный винт | |
| 3 | Штуцер уплотнения | Ст.09Г2С |
| 4 | Зажимная гайка | |
| 5 | Уплотнение | Кольцо ТРГ (ПС1) или фторопласт (ф4) |
| 6 | Штуцер | Ст.09Г2С |
| 7 | Шайба герметизирующая | Медь М3 |
| 8 | Шток — игла | Ст. 40Х13 |
| 9 | Корпус | Ст. Ст.09Г2С |

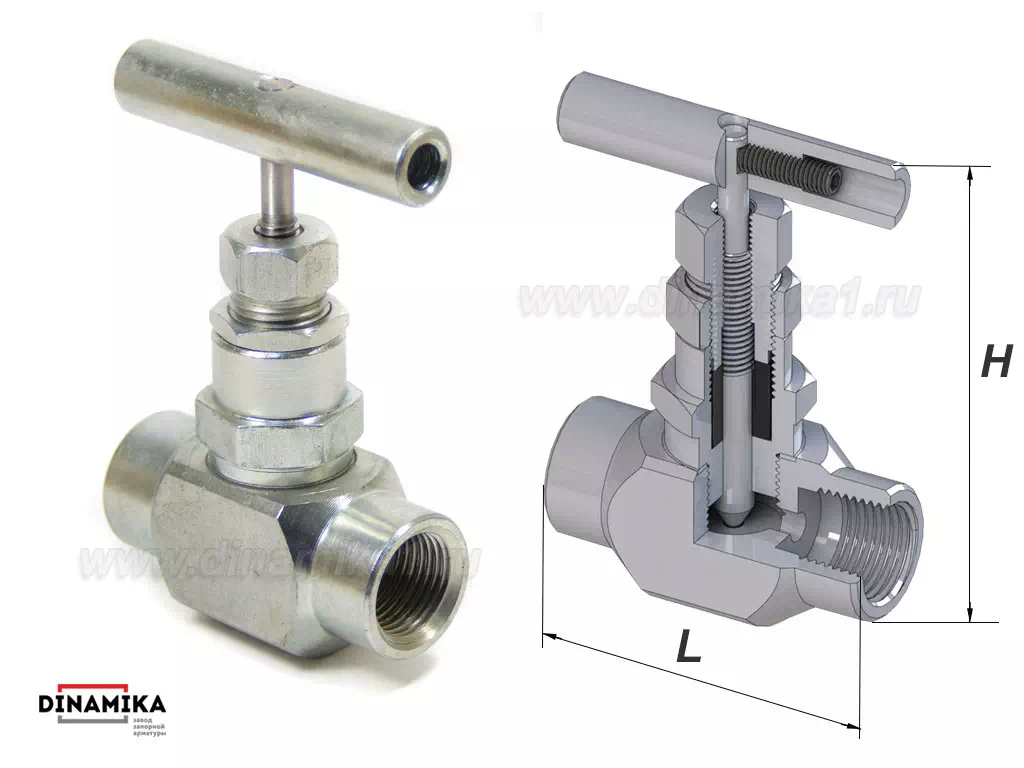

Размеры, резьбы и вес
Благодаря своему устройству и монтажным размерам резьбовые клапаны серии 67бк можно устанавливать в любом положении и сложных местах монтажа.
Как производители запорных клапанов 15лс67бк наша компания готова к рассмотрению заявок на запорные вентили любых объёмов производства, предложить альтернативные решения импортным аналогам и поставлять данную продукцию из наличия на складе в любую точку России.
| Внутренние резьбы вентиля (клапана) муфтового 15лс67бк | ||||||||
| Ру (МПа) |
Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М | Rc | G | NPT | Строй длина (мм) | Высота (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 | 14*1.5 | 1/4 | 1/4 | 1/4 | 68 | 100 | 0,55 |
| 10 | 16*1,5 | 3/8 | 3/8 | 3/8 | ||||
| 15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | ||||
| 20 | — | 3/4 | 85 | 109 | 0,97 | |||
| 25 | — | 1 | 100 | 137 | 1,6 | |||
Характеристики
Благодаря своим характеристикам клапан серии 15лс67бк получил название хладостойкий манометрический вентиль высокого давления для неагрессивных сред.
Характеристики 15лс67бк:
- Кран букса — затвор игольчатый конусной конфигурации с сечением 6 мм.
- Герметичность по ГОСТ 9544-93 класс «А»;
- Уплотнения штока кольца из ТРГ.
- Корпусные детали изготавливаются из стали: ст.09Г2С;
- Игла
- Условный проход: Ду6; 10; 15; 20; 25 мм;
- Условное давление: Ру 160; 250; 400 кг/см²;
- Климатическое исполнение: ХЛ1, t° окружающей среды от -60°С до +40°С;
- Рабочая t° среды: воздух, вода, пар, газ, неагрессивные углеводороды их жидкие и газовые смеси от -60°С до +425°С с уплотнением ТРГ;
- Антикоррозионное покрытие: гальваника внешних деталей;
- Гарантия: 1,5 года.
Каталог лист клапаны 67-ой серии,
