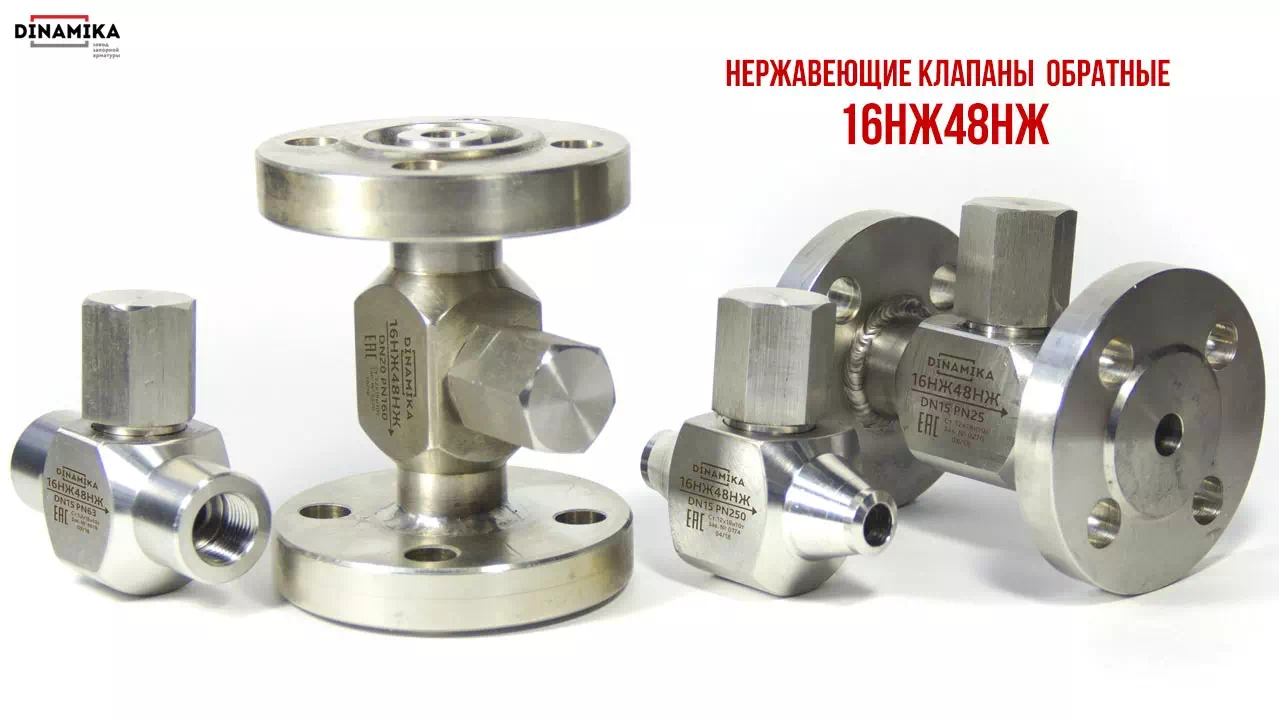

16нж48нж Клапан обратный
16нж48нж клапаны обратные нержавеющие с подъёмным затвором пружинного типа являются защитной трубопроводной арматурой с областью применения на технологических трубопроводах малого диаметра. Особенность устройства – исполнение из коррозиестойкой кислотоустойчивой стали и уплотнение в затворе «метал – металл» позволяет обеспечивать защиту оборудования от обратного потока высокотемпературных жидких и газообразных сред с повышенными давлениями и агрессивностью. Защитная трубопроводная арматура имеет расширенный диапазон климатического применения в умеренном, холодном климате с повышенной влажностью, изготовлена по стандарту УХЛ. Такие возможности применения возможны благодаря исполнению деталей из отечественной стали марки ст.12Х18Н10Т, а качество исполнения деталей и запас прочности деталей позволяет выдерживать пиковые скачки давлений.
Клапан 16нж48нж может эксплуатироваться с разнородными жидкими и газообразными проводимыми средами включая агрессивные растворы и смеси в диапазоне рабочих температур от -60°С до +425°С. Расширенно параметры изделия представлены в таблице характеристик, предлагаем ознакомится с номенклатурными видами по типу присоединений к оборудованию.
Таблица видов 16нж48нж клапанов по типу присоединений

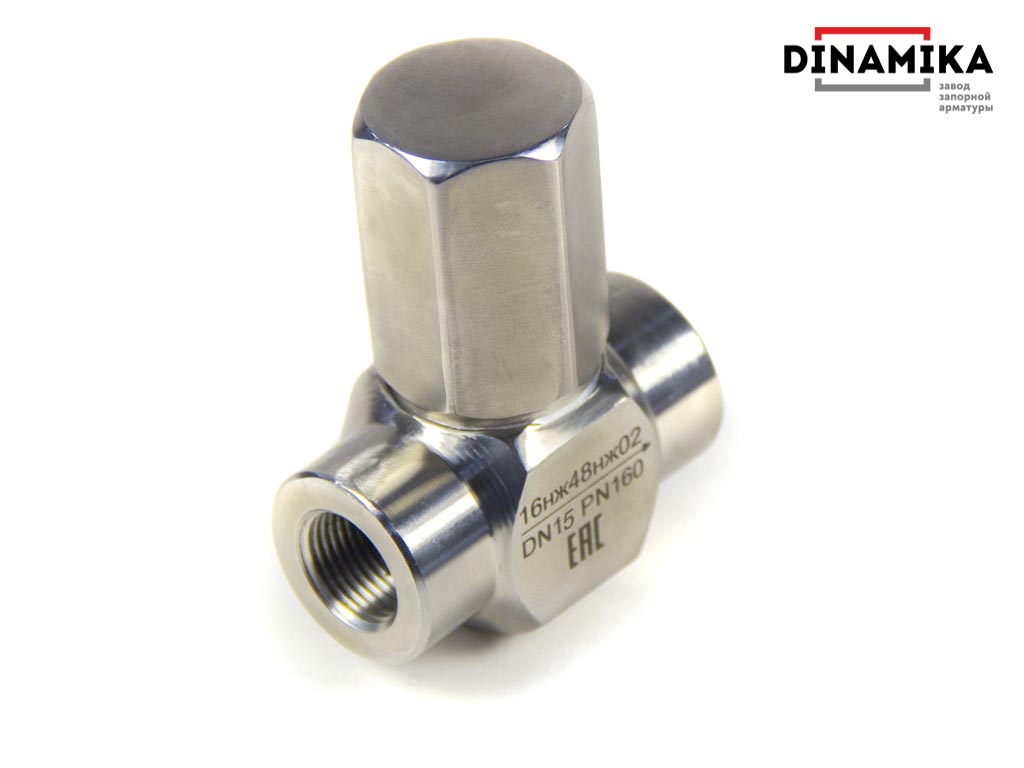

| Обозначение подъёмного клапана обратного | Исполнение корпусных деталей | Ду, (мм) | Ру, (кг/см2) | Присоединения |
| 16нж48нж фланцевый | Ст.12х18н10т | 15, 20, 25, 32, 40, 50 | 16 – 250 | Фланцевое 1(B); 7(J) – из наличия |
| Фланцевое 2(Е); 3(F); 4(С); 5(D); 6(К); 8(L); 9(М) – по согласованию* | ||||
| 16нж48нж муфтовый | 15, 20, 25 – из наличия | 16 – 400 | Резьбовое: М; (Rс; G; К; NPT от ½ до 2 дюймов). | |
| 32, 40, 50 – по согласованию** | ||||
| 16нж48нж под приварку | 15, 20, 25, 32, 40, 50 | 16 – 400 | Под приварку в стык | |
| 16нж48нж 02*** серия «Compact» | Ст.12х18н10т | 15 | 16 – 400 | Муфтовое |
| Штуцерное** | ||||
| 16 – 250 | Штуцерно-ниппельное** | |||
| 16 – 160 | ЗУК – зажимные и упорные кольца** | |||
| *По согласованию чертежа 16нж48нж | ||||
| **Несерийные изделия – специальные исполнения изготавливаются под заказ | ||||
 *** Программа импорт-замещения предприятия, компактный клапан обратный 16нж48нж 02 серии «Compact» с проходным сечением 6 мм и весом не более 1.1 кг, под монтаж на бесшовные металлические трубки закладных конструкций (ЗК14), под присоединение к трубкам Перкинса, сильфонным и демпферным трубкам. |
||||
Конструкция 16нж48нж и материалы
Из особенностей конструкции 16нж48нж можно выделить – он разборный и ремонт-пригодный, что позволяет произвести в полевых условиях мелкий ремонт и очистку проходного сечения. Ремонт в полевых условиях может потребовать замену уплотнительного кольца корпуса (позиция 7 на 3D-эскизе ниже). Стоит учесть, что клапаны малого условного прохода чувствительны к влиянию загрязнённой среды с крупными механическими частицами, поскольку имеет не прямоточное сечение прохода и монтируются только горизонтально. Среда подаётся под золотник затвора, поэтому монтируется изделие строго по стрелке на корпусе, которая указывает направление потока. Поток среды поднимает золотник шток-затвора из нержавеющей стали открывая проходное сечение, при этом затвор для обратного закрытия снабжён пружиной и при уменьшении давления потока сечение пассивно перекрывается.

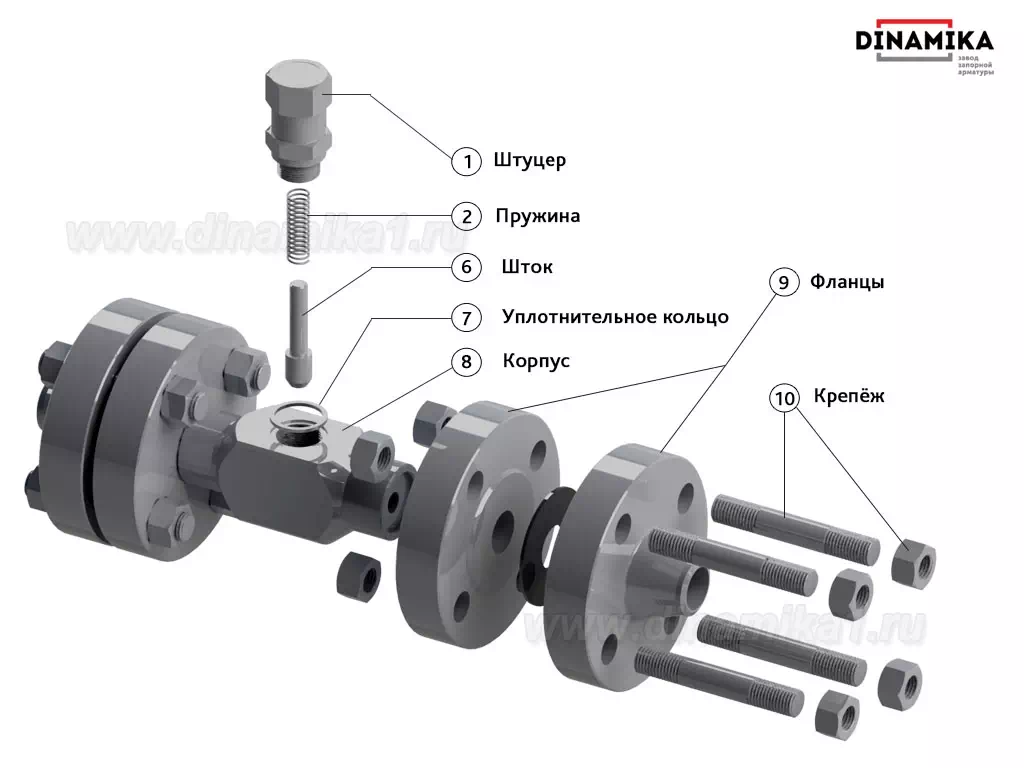

Конструкция 16нж48нж в детальном разборе представлена на 3D – эскизе:
Материалы основных деталей 16нж48нж по 3D эскизу
| № по чертежу | Наименование детали | Материал детали |
| 1 | штуцер | Ст.12X18Н10Т |
| 2 | пружина | Б-2 ГОСТ 9389-75 |
| 8 | корпус | Ст.12X18Н10Т |
| 6 | Шток-затвор | Ст.12X18Н10Т |
| 7 | уплотнительное кольцо | медь – М1 |
| 9 | фланец | Ст.12X18Н10Т |
| 10 | крепёж (шпильки, гайки) | по согласованию с заказчиком |
Производитель оставляет за собой право вносить изменения в конструкцию 16нж48нж с целью улучшения эксплуатационных характеристик и функционала.
Основные габаритные и присоединительные размеры 16нж48нж
Чертежи с обозначениями деталей 16нж48нж

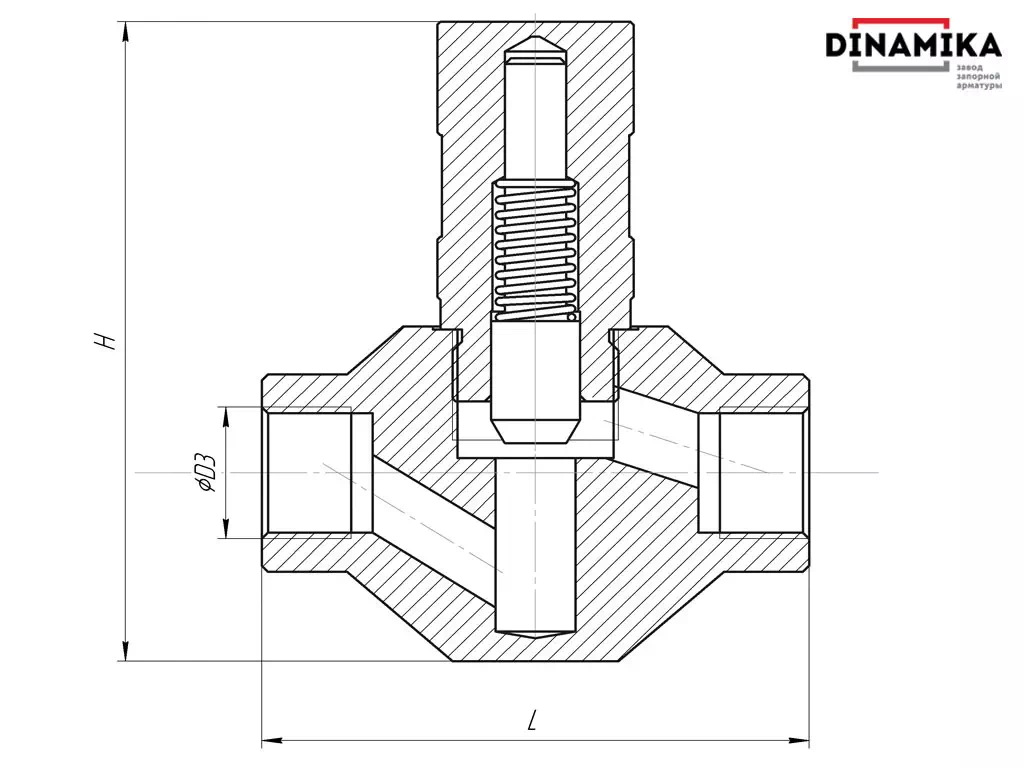

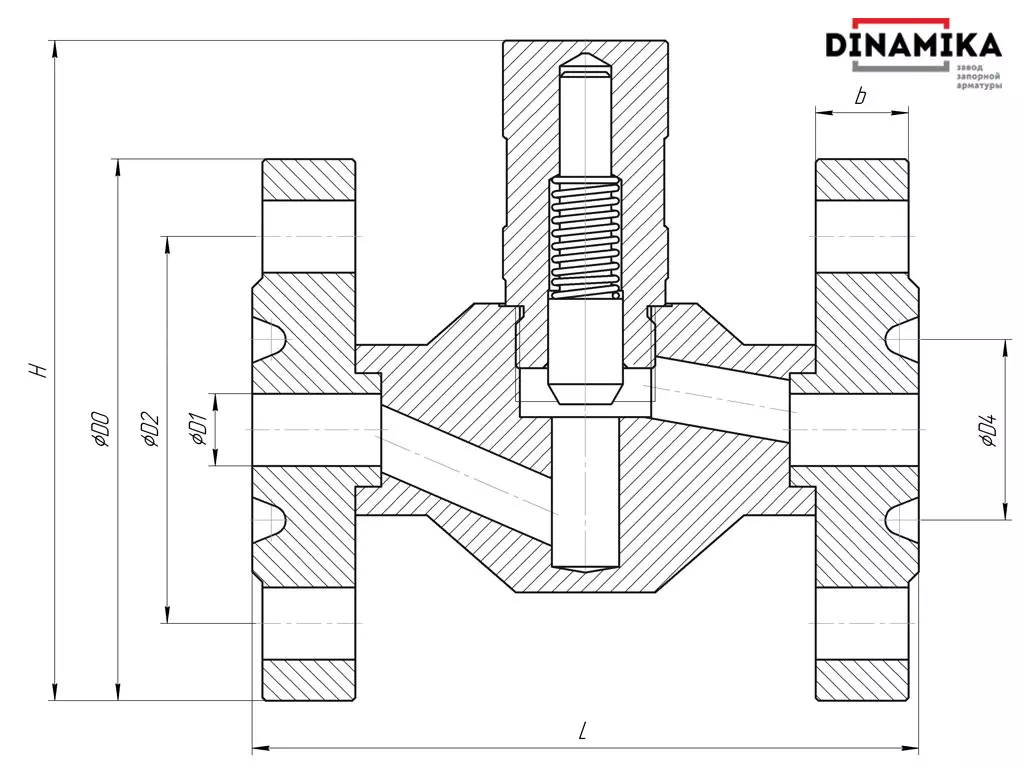

| Фланцевый 16нж48нж чертёж | Муфтовый 16нж48нж чертёж |
 |
 |
В таблице размеров клапанов 16нж48нж представлены серийные исполнения уплотнительных поверхностей фланцев и размеры резьбовых соединений в соответствии условного прохода.
Таблица габаритных и присоединительных размеров и вес по чертежам.
| Обратный клапан | Тип присоединения* | Ру, (кг/см2) | Размеры и резьба | Вес не более, (кг) | |||||||
| D0 | D1 | D2 | D3 | D4 | b | L | H | ||||
| 16нж48нж Ду15 | Муфтовое | 16 – 40 | – | – | – | ½ | – | – | 90 | 83 | 0,9 |
| Под приварку | – | 12 | – | 12 | – | – | 84 | ||||
| Фланцевое исп.1 (B) | 95 | 12 | 65 | – | – | 16 | 122 | 103 | 2,7 | ||
| Муфтовое | 63 – 160 | – | – | – | ½ | – | – | 90 | 83 | 0,9 | |
| Под приварку | – | 12 | – | 12 | – | – | 0,9 | ||||
| Фланцевое исп.7 (J) | 105 | 12 | 75 | – | 35 | 18 | 130 | 108 | 3,8 | ||
| 16нж48нж Ду20 | Муфтовое | 16 – 40 | – | – | – | ¾ | – | – | 110 | 110 | 2 |
| Под приварку | – | 18 | – | 18 | – | – | 1,7 | ||||
| Фланцевое исп.1 (B) | 105 | 75 | – | – | 16 | 147 | 129 | 4 | |||
| Муфтовое | 63 – 160 | – | – | – | ¾ | – | – | 110 | 110 | 2 | |
| Под приварку | – | 18 | – | 18 | – | – | 1,7 | ||||
| Фланцевое исп.7 (J) | 125 | 18 | 90 | – | 45 | 20 | 147 | 139 | 5,9 | ||
| 16нж48нж Ду25 | Муфтовое | 16 – 40 | – | – | – | 1 | – | – | 130 | 79 | 2,2 |
| Под приварку | – | 25 | – | 25 | – | – | 2,1 | ||||
| Фланцевое исп.1 (B) | 115 | 25 | 85 | – | – | 16 | 162 | 134 | 4,6 | ||
| Муфтовое | 63 – 160 | – | – | – | 1 | – | – | 130 | 110 | 2,8 | |
| Под приварку | – | 25 | – | 25 | – | – | 2,5 | ||||
| Фланцевое исп.7 (J) | 135 | 25 | 100 | – | 57 | 16 | 178 | 145 | 6,9 | ||
| 16нж48нж Ду32 | Муфтовое | 16 – 40 | Под заказ | ||||||||
| Под приварку | – | 31 | – | 31 | – | – | 140 | 120 | 3,8 | ||
| Фланцевое исп.1 (B) | 135 | 100 | – | – | 16 | 162 | 168 | 6 | |||
| Муфтовое | 63 – 160 | Под заказ | |||||||||
| Под приварку | – | 31 | – | 31 | – | – | 140 | 120 | 3,7 | ||
| Фланцевое исп.7 (J) | 150 | 110 | – | 65 | 22 | 188 | 152 | 8 | |||
| 16нж48нж Ду40 | Муфтовое | 16 – 40 | Под заказ | ||||||||
| Под приварку | – | 38 | – | 38 | – | – | 200 | 127 | 5,7 | ||
| Фланцевое исп.1 (B) | 145 | 110 | – | – | 19 | 198 | 159 | 8,2 | |||
| Муфтовое | 63 – 160 | Под заказ | |||||||||
| Под приварку | – | 38 | – | 38 | – | – | 200 | 127 | 5,5 | ||
| Фланцевое исп.7 (J) | 165 | 125 | – | 75 | 25 | 216 | 169 | 12 | |||
| 16нж48нж Ду50 | Муфтовое | 16 – 40 | Под заказ | ||||||||
| Под приварку | – | 49 | – | 48 | – | – | 220 | 127 | 6,2 | ||
| Фланцевое исп. 1 (B) | 160 | 125 | – | – | 20 | 210 | 167 | 9,2 | |||
| Муфтовое | 63 – 160 | Под заказ | |||||||||
| Под приварку | – | 47 | – | 48 | – | – | 220 | 127 | 6,2 | ||
| Фланцевое исп. 7 (J) | 195 | 145 | – | 95 | 27 | 230 | 185 | 15,5 | |||
| *По согласованию чертежей изготавливаем обратные клапаны с любым типом резьбы и в любом исполнении фланцевых присоединений от 1-ого до 9-ого, сроки изготовления согласуются индивидуально с заказчиком. | |||||||||||
Нержавеющие обратные клапаны подъёмные марки – 16нж48нж постоянно в наличии на складе производителя в оптовом объёме и готовы к отправке любой регион РФ.
Характеристики 16нж48нж
Таблица характеристик
| Наименование | Характеристика 16нж48нж клапана | |
| Тип трубопроводной арматуры | Нержавеющий обратный клапан подъёмный пружинный горизонтальной установки | |
| Изготовление и поставка, технические условия | ТУ 3742-002-27844275-2014 | |
| Соответствие регламентам ЕАС, Таможенного Союза | ТР ТС 010; ТР ТС 032 | |
| Пропуск среды в затворе по ГОСТ Р 54808-2011, (см³/мин) | класс «В» (проверяется сертифицированными испытаниями на стенде) | |
| Климатическое исполнение ГОСТ 15150-69 | ХЛ1, УХЛ | |
| Тип затвора с подачей среды | Пружинный затвор с уплотнением «метал по металлу», подача среды по стрелке на корпусе под затвор | |
| Монтажное положение | По стрелке на корпусе клапана, только горизонтально | |
| Тип присоединений | Муфтовый | |
| Фланцевый | ||
| Под приварку | ||
| Условный проход Ду (мм) | 15, 20, 25, 32, 40, 50 | |
| Диапазон условного давления Ру (кг/см²) | 16, 25, 40, 63, 100, 160, 250, 400 | |
| Рабочая среда | Газ, пар, воздух, жидкие и газообразные нефтепродукты неагрессивные к материалу корпуса | |
| Проходное сечение | 16лс48нж | 10 мм. – для Ду15 |
| 12 мм. – для Ду20, 25, 32 | ||
| 18 мм. – для Ду40, 50 | ||
| 16нж48нж02 серия «Compact» |
6 мм. – для Ду15 | |
| Температура окружающей среды | от -60°С до +40°С | |
| Температура рабочей среды | от -60°С до +425°С | |
| Антикоррозийная обработка | Не требуется | |
| Срок службы | До 10 лет | |
| Гарантийный срок эксплуатации | 18 месяцев со дня ввода в эксплуатацию, 24 месяца на консервации | |
