19с38нж Клапан обратный
19с38нж стальной обратный клапан поворотный один из самых массовых в промышленном применении на трубопроводах среднего и большого диаметра с давлением сред до 16 МПа. Простота конструкции и функционал основанный на прямом воздействии проводимого потока сделали неотъемлемым защитным устройством в системах транспортировки неагрессивных жидких и газообразных веществ. Клапаны установлены на трубопроводах диаметра от 50 миллиметров и более во всех отраслях нашей страны где необходима транспортировка углеводородных смесей, воды и пара, неагрессивных химических смесей. Методы установки включают фланцевый, межфланцевый и приварной тип присоединения, все типы клапанов 19с38нж аналогичных присоединений мы готовы предложить в оптовом объёме по стоимости завода производителя.
Главные отличия обратных клапанов 19с38нж:
- Конструкция – коротко их называют трубными КОП, корпус из бесшовной трубы, материал сталь 20 и корпус по типу может быть стяжным – межфланцевым.
- Условное давление до 160 кг/см.
- Внутри корпуса затвор – захлопка расположена относительно оси на перегородке.
- Высокая пропускная способность.
- Практически нечувствителен в эксплуатации к загрязнённым средам.
Номенклатура и цена 19с38нж клапанов
| Обозначение | Условное давление Ру (кг/см2) | * Условный проход, Ду (мм) | ** Цена (руб) |
| 19с38нж | 16 | 50 – 600 | По согласованию |
| 25 | |||
| 40 | |||
| 63 | |||
| 100 | 50 – 400 | ||
| 160 | 50 – 300 | ||
| *Условного прохода выше 600 мм и до 1200 мм изделия изготавливаются по специальному заказу. | |||
| **Цена 19с38нж согласуется по индивидуальному запросу на момент получения заявки, в процессе согласования чертежа изделия заказчиком и спецификации поставки. | |||
19с38нж виды и конструкция

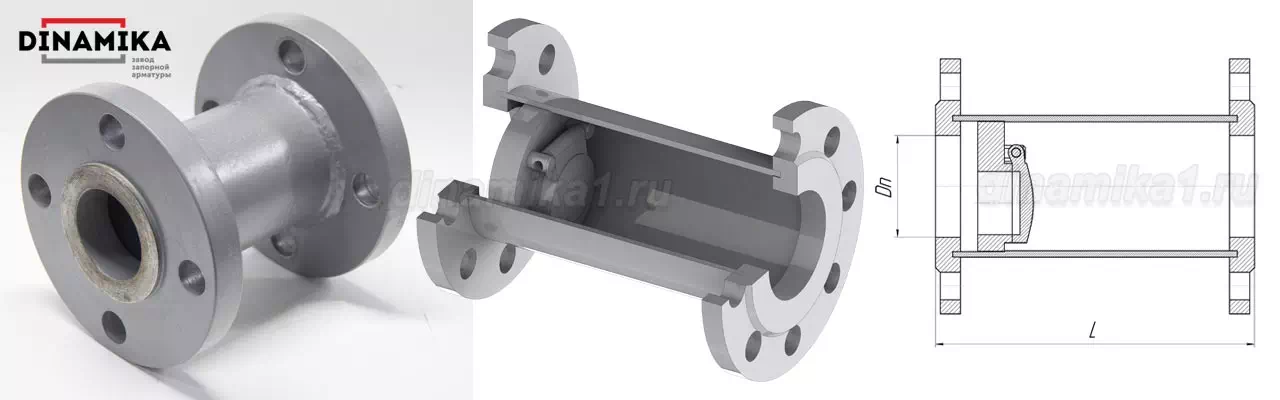

19с38нж фланцевый тип обратного клапана
19с38нж фланцевые клапаны обратные поворотные устанавливаются на трубопроводы методом стяжки соединения метизом. В зависимости от условного давления изготавливаются во множестве типов уплотнительных поверхностей соединения в соответствии с ГОСТ 33259-2015.
Также с увеличением значения давления увеличивается вес и монтажная длина защитного устройства, размер и вес представлены в таблице ниже.
| Условное давление, Ру (кг/см2) | Условный проход, Ду (мм) | Файл PDF с чертежом, таблица размеров и веса |
| 16 | 50 – 600 |  Скачать PDF |
| 25 | 50 – 600 | Скачать PDF |
| 40 | 50 – 600 | Скачать PDF |
| 63 | 50 – 600 | Скачать PDF |
| 100 | 50 – 400 | Скачать PDF |
| 160 | 50 – 300 | Скачать PDF |
19с38нж межфланцевый – стяжной тип обратного клапана
Конструкция клапана стяжного 19с38нж представляет собой корпус с обратным затвором стянутый фланцами с концами под приварку. Удобство такой конструкции – не требуется дополнительно закупать комплект ответных фланцев (КОФ).
Номенклатура стальных межфланцевых клапанов затворов обратных поворотных
| Условное давление Ру (кг/см2) | Условный проход, Ду (мм) |
| Межфланцевый 19с38нж Ру16 | 50 – 600 |
| Межфланцевый 19с38нж Ру25 | 50 – 600 |
| Межфланцевый 19с38нж Ру40 | 50 – 600 |
| Межфланцевый 19с38нж Ру63 | 50 – 600 |
| Межфланцевый 19с38нж Ру100 | 50 – 400 |
| Межфланцевый 19с38нж Ру160 | 50 – 300 |
Строительные размеры и вес уточняйте индивидуальным запросом в отдел продаж.

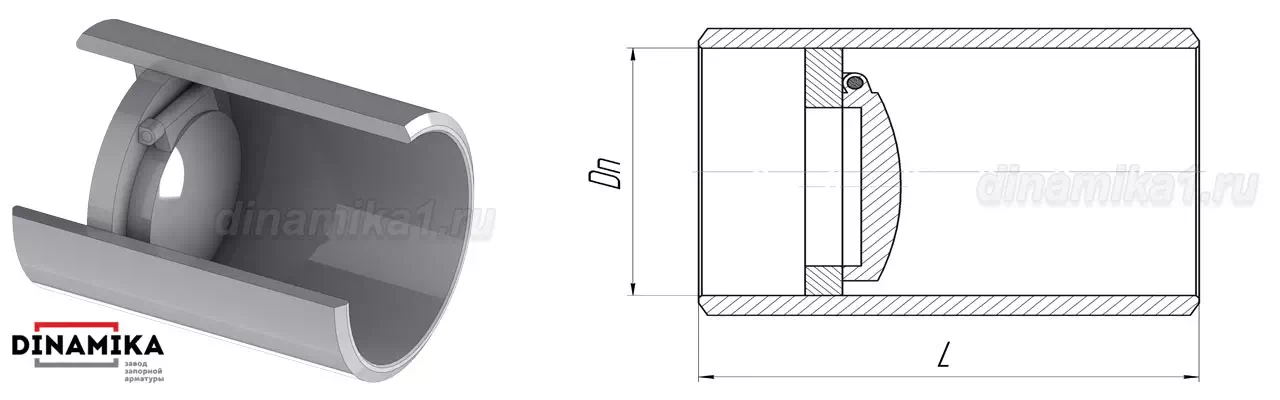

19с38нж под приварку
Обратные клапаны приварные 19с38нж используются на линиях трубопроводов с длительной эксплуатацией. Метод монтажа сваркой даёт максимальную герметичность соединения и долговечность в эксплуатации, необходимо только проверять сварной шов в регламенте техобслуживания трубопровода.
19с38нж PN16 – 160 под приварку, размер и вес
| Обозначение | Dn | L | Н | Вес |
| Под приварку 19с38нж Ду100 | 100 | 180 | 127 | 8 |
| Под приварку 19с38нж Ду150 | 150 | 220 | 159 | 12 |
| Под приварку 19с38нж Ду200 | 200 | 280 | 219 | 30 |
| Под приварку 19с38нж Ду250 | 250 | 340 | 285 | 43 |
| Под приварку 19с38нж Ду300 | 300 | 360 | 450 | 59 |
| Под приварку 19с38нж Ду350 | 350 | 410 | 460 | 80 |
| Под приварку 19с38нж Ду400 | 400 | 450 | 550 | 105 |
| Под приварку 19с38нж Ду500 | 500 | 550 | 650 | 163 |
| Под приварку 19с38нж Ду600 | 600 | 650 | 750 | 250 |
19с38нж характеристики
По характеристикам обратные клапаны номенклатурной серии 38нж в исполнении из углеродистой стали разделяются на стальные 19с38нж и хладостойкие 19лс38нж.
Таблица характеристик 19с38нж клапанов обратных поворотных
| Классификация | Стальной обратный клапан с затвором поворотного типа | ||
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | ||
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | ||
| Класс герметичности по ГОСТ 9544-2015. | «B» | ||
| Общепромышленное обозначение | 19с38нж | 19лс38нж | |
| Климатическое исполнение | У | ХЛ | |
| Температура окружающей среды | от -40°С до +40°С | от -60°С до +40° | |
| Температура рабочей среды | от -40°С до +425° | от -60°С до +425° | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | ||
| Материалы исполнения | Корпусные детали | Ст.20 | 09Г2С |
| Наплавка уплотнительных поверхностей седла и затвора | Э-07Х20Н9-ОЗЛ-8 | ||
| Фланец, КОФ | Ст.20 | 09Г2С | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей по ГОСТ 33259-2015 | ||
| межфланцевое (стяжное) концы фланцев под приварку | |||
| под приварку | |||
| Категория сейсмостойкости MSK-64 | C0 | ||
| Монтаж | Горизонтально строго стрелкой вверх и вертикально затвором-захлопкой вверх с направлением потока сниз | ||
Показатели надёжности и гарантия
| Полный средний срок службы, не менее. | 10 лет |
| Полный средний ресурс, не менее. | 4000 циклов |
| Средняя наработка на отказ, не менее. | 800 циклов |
| Гарантия производителя | 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
