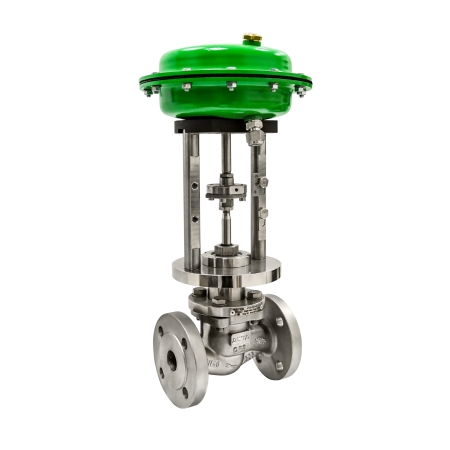

2-х ходовые регулирующие клапаны с электро- и пневмоприводами из нержавеющей стали АСТА серии Р143

АСТА Р143 – односедельный двухходовой регулирующий клапан из нержавеющей стали, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Особенности конструкции

 различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);

 доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;

 запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;

 самоуплотняющийся подпружиненный шевронный сальниковый узел;

 механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;

 две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;

 ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Опции по запросу

• Вакуумная конструкция клапана

• Стеллитирование внутренних деталей

• Питательный клапан

• Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)

• Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: Клапаны электромагнитные

Полезные материалы:

Оставить заявку на подбор

Описание

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 200
Условное давление, бар	40
Температура рабочей среды	От -60 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	1,0–400 м³/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
Класс герметичности	III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / Пневмопривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

Kvs, м³/ч

1,6

2,5

6,3

100

125

160

200

250

400

Ход штока, мм

–

100

–

125

–

150

–

200

–

Примечание: по запросу доступны нестандартные значения Kvs.

Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м³/ч	4,8	7,6	12	19,2	24	30	75,6	120	192	240	300	480
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75

Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м³/ч
	20	25	40	63	80	100	125	200	250	400
	Ход штока, мм
50	20	20	20	–	–	–	–	–	–	–
65	–	30	30	30	–	–	–	–	–	–
80	–	–	30	–	30	–	30	–	–	–
100	–	–	–	–	30	30	30	–	–	–
125	–	–	–	–	50	–	50	50	–	–
150	–	–	–	–	–	–	50	50	50	–
200	–	–	–	–	–	–	–	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м³/ч	48	75,6	150	192	240	300	480
Ход, мм	20	30	30	30	50	50	75

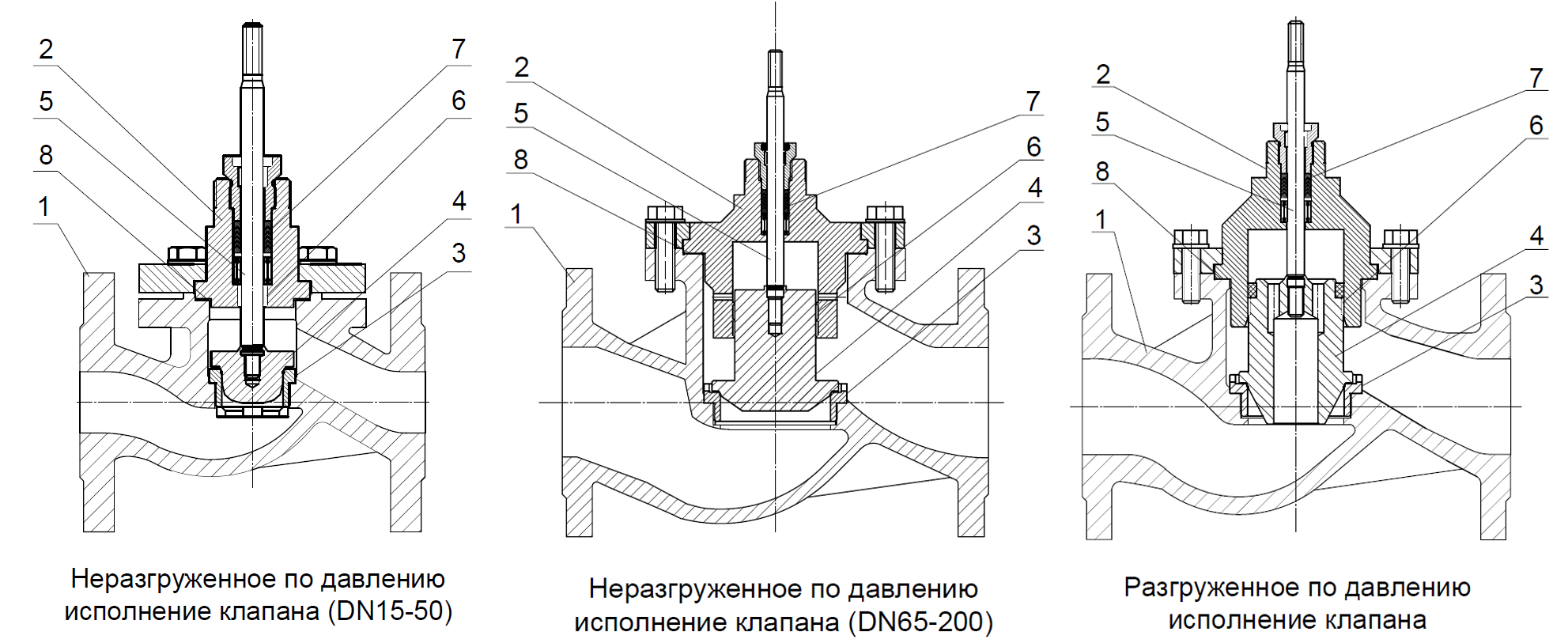

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь CF8
2	Крышка	Сталь 12Х18Н9
3	Седло	Сталь 12Х18Н9
4	Плунжер	Сталь 12Х18Н9
5	Шток	Сталь 12Х18Н9
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

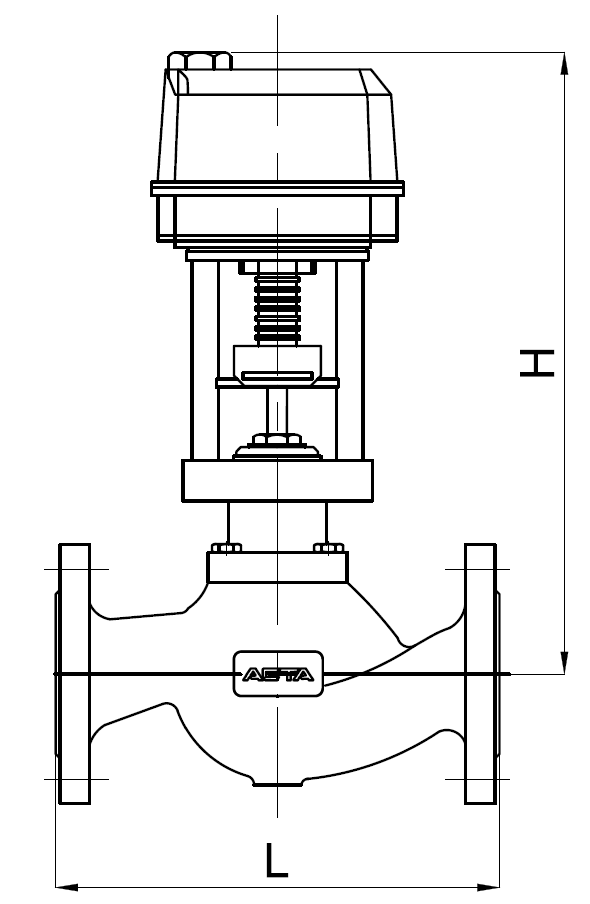

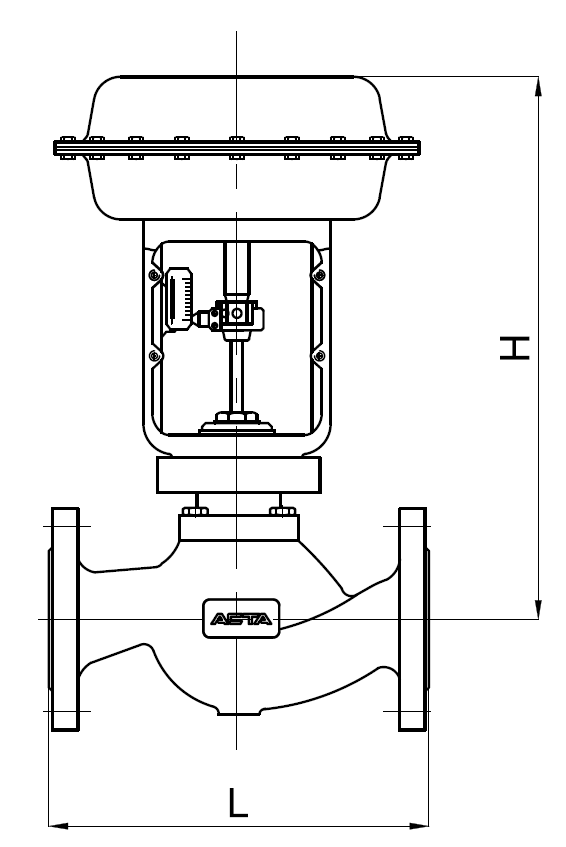

Массогабаритные характеристики

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	–	–	–	–	403	–	–	–	3,2
20	150	366	406	–	–	–	–	398	–	–	–	3,8
25	160	376	416	–	–	–	–	408	–	–	–	4,5
32	180	377	417	567	–	–	–	409	–	–	–	6,9
40	200	–	425	575	–	–	–	417	512	–	–	9,6
50	230	–	419	569	–	–	–	411	506	–	–	11,9
65	290	–	–	630	675	887	–	–	573	–	–	19,0
80	310	–	–	628	673	885	–	–	566	–	–	25,0
100	350	–	–	–	682	894	–	–	575	–	–	37,0
125	400	–	–	–	734	946	946	–	–	752	–	65,0
150	480	–	–	–	–	978	978	–	–	784	–	75,0
200	600	–	–	–	–	–	996	–	–	–	1002	120,0

* – масса клапана указана без учёта привода

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	–	–	–	–	434	535	655	855	11,9
65	290	–	480	630	–	–	–	472	573	693	893	19,0
80	310	–	478	628	–	–	–	–	566	688	888	25,0
100	350	–	–	637	–	–	–	–	575	700	900	37,0
125	400	–	–	694	734	–	–	–	–	752	952	65,0
150	480	–	–	721	762	978	–	–	–	784	984	75,0
200	600	–	–	–	784	996	996	–	–	–	1002	120,0
