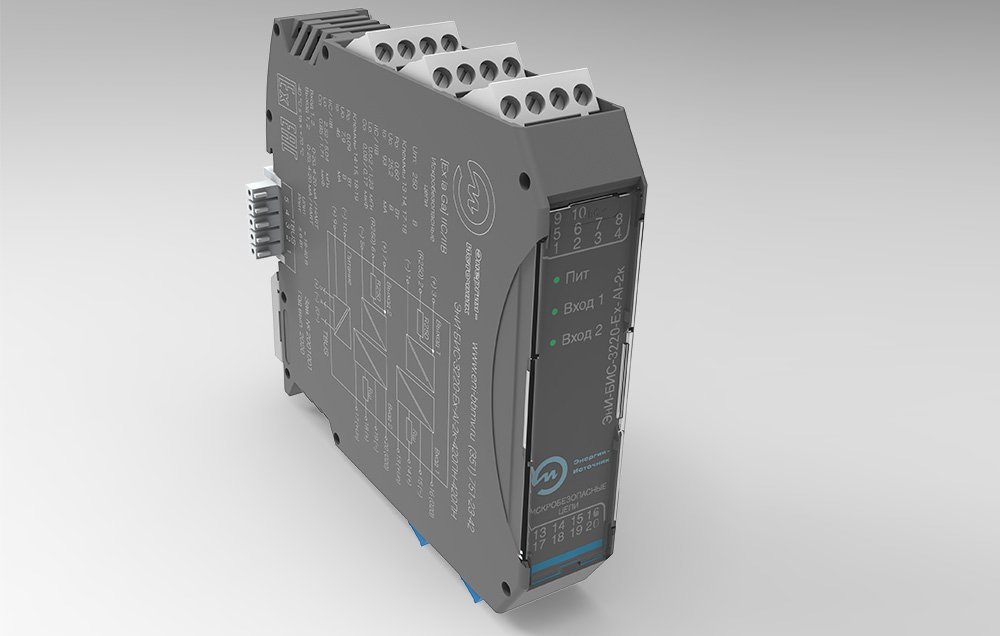

ЭнИ-БИС-3220-Ex-АI — одно- или двухканальный активный барьер искрозащиты с гальванической развязкой.
Барьеры обеспечивают передачу токового сигнала и сигнала по HART-протоколу из взрывоопасной зоны во взрывобезопасную.
Барьеры обеспечивают двунаправленную передачу цифрового сигнала по HART-протоколу.
Искробезопасные барьеры обеспечивают питание датчика и нагрузки.
Барьеры предназначены для размещения вне взрывоопасной зоны.
Преимущества барьеров с гальванической развязкой:
- без заземления;
- высокая помехоустойчивость;
- преобразование сигналов;
- применение источника питания с выходным напряжением большим, чем Uо;
- сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей;
- позволяют использовать один источник питания для нескольких цепей.
Модельный ряд активных барьеров искрозащиты с гальванической развязкой
| Активные барьеры с гальванической развязкой | ||||||
| ЭнИ-БИС-3201-Ex-AO 1 или 2 канала, односторонняя передача HART U0=24,0 В [Ex ia Ga] IIC/IIB |
 |
Управление регуляторами, электропозиционерами, клапанами, индикаторами с токовой петлей 0-20 мА, 4-20 мА, находящихся во взрывоопасной зоне |
 |
Передача токовых сигналов 0-20 мА, 4-20 мА от датчиков, находящихся во взрывоопасной зоне, преобразование в сигналы 0-5 мА, 0-20 мА, 4-20 мА 0-5 В, 1-5 В, 0-10 В, 2-10 В |
 |
ЭнИ-БИС-301-Ex-AI 1 канал, преобразование в сигнал 0-5 мА, 0-20 мА U0=25,2 В [Ex ia Ga] IIC/IIB |
| ЭнИ-БИС-3230-Ex-AO 1 или 2 канала, двухсторонняя передача HART U0=25,2 В [Ex ia Ga] IIC/IIB |
 |
 |
 |
ЭнИ-БИС-302-Ex-AI 1 канал, преобразование в сигнал 0-5 мА, 0-20 мА U0=24,0 В [Ex ia Ga] IIC/IIB |
||
| ЭнИ-БИС-310-Ex-DI 1 канал, U0=10,0 В [Ex ia Ga] IIC/IIB |
|
Подключение конечных датчиков, кнопок, частотных выходов расходомеров, датчиков с сигналом NAMUR |  |
|
ЭнИ-БИС-320-Ex-AI 1 канал, двусторонняя передача HART U0=28,0 В [Ex ia Ga] IIC/IIB |
|
| ЭнИ-БИС-3101-Ex-DI 1 или 2 канала U0=12,0 В [Ex ia Ga] IIC/IIB |
 |
|
|
ЭнИ-БИС-3201-Ex-AI 1 или 2 канала, односторонняя передача HART U0=24,0 В [Ex ia Ga] IIC/IIB |
||
| ЭнИ-БИС-3110-Ex-DI 1 канал, компактный U0=12,0 В [Ex ia Ga] IIC/IIB |
|
|
|
ЭнИ-БИС-3210-Ex-AI 1 или 2 канала, односторонняя передача HART, компактный U0=24,0 В [Ex ia Ga] IIC/IIB |
||
| ЭнИ-БИС-3120-Ex-DI 1 или 2 канала, конфигурируемый U0=12,0 В [Ex ia Ga] IIC/IIB |
|
|
|
ЭнИ-БИС-3220-Ex-AI 1 или 2 канала, двухсторонняя передача HART, преобразование в сигналы 0-20 мА 0-5 В, 1-5 В, 0-10 В, 2-10 В U0=25,2 В [Ex ia Ga] IIC/IIB |
||
| ЭнИ-БИС-3101-Ex-DO 1 вход, 3 выхода U0=17,22/25,2 В [Ex ia Ga] IIC/IIB |
|
Управление соленоидами, световыми индикаторами и звуковыми оповещателями, находящимися во взрывоопасной зоне | |
|
ЭнИ-БИС-3230-Ex-AI 1 канал, двухсторонняя передача HART преобразование в сигналы 0-20 мА, 0-5 В, 1-5 В, 0-10 В, 2-10 В U0=25,2 В [Ex ia Ga] IIC/IIB |
|
| ЭнИ-БИС-3110-Ex-DO 2 канала, компактный U0=17,0/17,22/ 25,0/25,2 В [Ex ia Ga] IIC/IIB |
|
|
 |
ЭнИ-БИС-3240-Ex-AI 1 вход, 2 выхода, двухсторонняя передача HART, преобразование в сигналы 0-5 В, 1-5 В U0=25,2 В [Ex ia Ga] IIC/IIB |
||
| ЭнИ-802M-Ex 1 канал, преобразование в сигналы 0-5 мА, 0-20 мА, 4-20 мА U0=25,2 В [Ex ia Ga] IIC |
 |
Преобразование сигналов от термопар и термопреобразователей сопротивления |  |
Передача напряжения питания, сигналов интерфейсом RS-422 или RS-485 |  |
ЭнИ-БИС-3401-Ex-RS 1 канал U0=5,88 В [Ex ib Gb] IIC/IIB |
Условные обозначения барьеров
| Наименование | Количество каналов |
Напряжение питания, В | Маркировка | Искробезопасная цепь Ех (входной сигнал) |
Искроопасная цепь (выходной сигнал) |
| ЭнИ-БИС-3220-Ex-AI-1к | 1 | 24 или 36 | [Ех iа Ga] IIC/IIВ | 0…20 мА, 4…20 мА/HART |
0…20 мА, 4…20 мА/HART, 0…5 В, 1…5 В, 0…10 В, 2…10 В1) |
| ЭнИ-БИС-3220-Ex-AI-2к | 2 | ||||
| 1) Для барьеров с кодом выходного сигнала 420П/U, 020П/U, 420П1/U. | |||||
Характеристики взрывозащиты
| Клеммы | Um, В | Uо, В | Iо, мА | Pо, Вт | Со, мкФ | Lо, мГн | ||
| IIС | IIB | IIC | IIB | |||||
| 13—14, 17—18 14—15, 18—19 |
250 250 |
25,2 7,9 |
93 46 |
0,60 0,09 |
0,08 0,85 |
0,17 1,71 |
0,62 2,52 |
1,23 5,04 |
|
Примечания: — IIC, IIB — подгруппы взрывозащищенного электрооборудования; |
||||||||

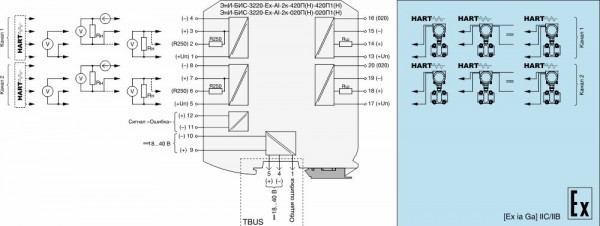

Упрощенная функциональная схема ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П(Н), ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П(Н)
Упрощенная функциональная схема ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П(Н)/U, ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П(Н)/U
Упрощенная функциональная схема ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П1(Н), ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П1(Н)
Упрощенная функциональная схема ЭнИ-БИС-3220-Ex-AI-1к-420П(Н)-420П1(Н)/U
По вопросам заказа барьеров искробезопасности просим обращаться по телефону 8-800-511-8870 или по
e-mail: 130@pro-solution.ru.
Барьеры ЭнИ-БИС-3220-Ех-АI разработаны для возможности функциональной замены импортных аналогов барьеров основных производителей. Необходимо обратить внимание, что характеристики искробезопасных барьеров могут незначительно отличаться от аналогов. В каждом конкретном случае выбора необходимо обращать внимание на технические характеристики.
Сравнительная таблица аналогов
| Энергия-Источник серия 3000 | Pepperl+Fuchs серия К | STAHL | MTL4500/5500 | PHOENIX CONTACT | GMI |
| ЭнИ-БИС-3220-Ex-АI-1к-420ПН-420ПН | KFD2-STC4-Ex1 | MTL5541 MTL5541A MTL5541-T |
|||
| ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н | KFD2-STC5-Ex1
KFD2-STC4-Ex1-Y1 |
9160/13-10-10s 9160/13-11-13s 9160/14-11-11s 9260/13-11-10s |
MTL5541S-T MTL5541S MTL5541AS |
MCR-ЕХ-SL-RPSSI-I | D1014S |
| ЭнИ-БИС-3220-Ex-АI-1к-420ПН-420П1Н-ПК | MCR-ЕХ-SL-RPSSI-I-SP | ||||
| ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420ПН/U | KFD2-STV4-Ex1-2
KFD2-STV5-Ex1-1 |
D1014S | |||
| ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420ПН/U-ПК | |||||
| ЭнИ-БИС-3220-Ex-АI-2к-420ПН-420ПН | KFD2-STC4-Ex2 | MTL5544 MTL5544А MTL4544A |
MCR-EX-SL-RPSS-2I-2I | ||
| ЭнИ-БИС-3220-Ex-АI-2к-420ПН-420ПН-ПК | MCR-EX-SL-RPSS-2I-2I-SP | ||||
| ЭнИ-БИС-3220-Ex-AI-2к-420ПН-420П1Н | KFD2-STC5-Ex2 KFD2-STC4-Ex2-Y1 |
9160/23-10-10s 9160/23-11-10s 9160/23-11-11s 9260/23-11-10s |
MTL4544S MTL4544AS |
D1014D | |
| ЭнИ-БИС-3220-Ex-AI-2к-420ПН-420ПН/U | KFD2-STV4-Ex2-1 KFD2-STV4-Ex2-2 |
D1014D |

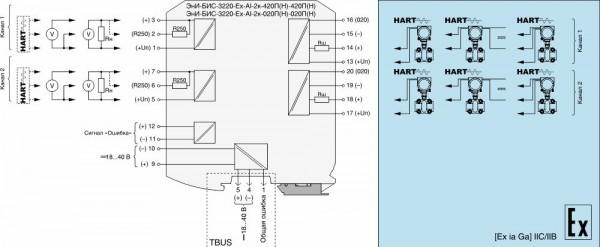

Функциональная схема ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П(Н), ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П(Н)
1 — цифро-аналоговый преобразователь;
2 — микроконтроллер;
3 — аналого-цифровой преобразователь;
4 — выпрямитель и преобразователь напряжения переменного тока в постоянное;
5 — преобразователь напряжения постоянного тока в переменное;
6 — стабилизатор напряжения;
T — изолирующий трансформатор;
Rш — измерительный шунт;
R250 — HART/сигнальный резистор.
Барьер содержат следующие однотипные функциональные элементы и узлы:
— резисторы (R1.1, R1.2, R1.3), ограничивающие ток короткого замыкания;
— ограничительные шунтирующие стабилитроны (VD1, VD2), определяющие максимальную величину напряжения холостого хода в искробезопасной цепи;
— резистивные цепочки (R2.1, R2.2, R2.3), содержащие последовательно включенные плавкие предохранители (FU1, FU2, FU3);
— измерительные шунты «Rш»;
— встроенный импульсный источник питания (позиции 4, 5, 6) питающий входные и выходные цепи барьеров (цепи датчиков и нагрузки);
— схему преобразования (позиции 1, 2, 3) измеряющую ток, протекающий в искробезопасной цепи и формирующий соответствующий уровень сигнала на выходе;
— оптопару U1 коммутирующую сигнал «Общая ошибка» на контакт 1 шины TBUS;
— оптопару U2, дублирующую коммутацию сигнала «Общая ошибка» постоянным током 3 мА, 80 В на контакты 11 и 12.

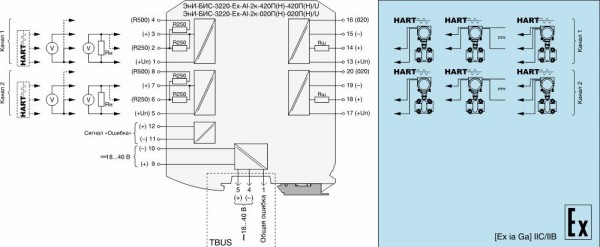

Функциональная схема ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П(Н)/U, ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П(Н)/U
1 — цифро-аналоговый преобразователь;
2 — микроконтроллер;
3 — аналого-цифровой преобразователь;
4 — выпрямитель и преобразователь напряжения переменного тока в постоянное;
5 — преобразователь напряжения постоянного тока в переменное;
6 — стабилизатор напряжения;
T — изолирующий трансформатор;
Rш — измерительный шунт;
R250 — HART/сигнальный резистор.
Барьер содержат следующие однотипные функциональные элементы и узлы:
— резисторы (R1.1, R1.2, R1.3), ограничивающие ток короткого замыкания;
— ограничительные шунтирующие стабилитроны (VD1, VD2), определяющие максимальную величину напряжения холостого хода в искробезопасной цепи;
— резистивные цепочки (R2.1, R2.2, R2.3), содержащие последовательно включенные плавкие предохранители (FU1, FU2, FU3);
— измерительные шунты «Rш»;
— встроенный импульсный источник питания (позиции 4, 5, 6) питающий входные и выходные цепи барьеров (цепи датчиков и нагрузки);
— схему преобразования (позиции 1, 2, 3) измеряющую ток, протекающий в искробезопасной цепи и формирующий соответствующий уровень сигнала на выходе;
— оптопару U1 коммутирующую сигнал «Общая ошибка» на контакт 1 шины TBUS;
— оптопару U2, дублирующую коммутацию сигнала «Общая ошибка» постоянным током 3 мА, 80 В на контакты 11 и 12.
Функциональная схема барьеров ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-420П1(Н), ЭнИ-БИС-3220-Ex-AI-1к(2к)-420П(Н)-020П1(Н)
1 — цифро-аналоговый преобразователь;
2 — микроконтроллер;
3 — аналого-цифровой преобразователь;
4 — выпрямитель и преобразователь напряжения переменного тока в постоянное;
5 — преобразователь напряжения постоянного тока в переменное;
6 — стабилизатор напряжения;
T —изолирующий трансформатор;
Rш — измерительный шунт;
R250 — HART/сигнальный резистор.
Барьер содержат следующие однотипные функциональные элементы и узлы:
— резисторы (R1.1, R1.2, R1.3), ограничивающие ток короткого замыкания;
— ограничительные шунтирующие стабилитроны (VD1, VD2), определяющие максимальную величину напряжения холостого хода в искробезопасной цепи;
— резистивные цепочки (R2.1, R2.2, R2.3), содержащие последовательно включенные плавкие предохранители (FU1, FU2, FU3);
— измерительные шунты «Rш»;
— встроенный импульсный источник питания (позиции 4, 5, 6) питающий входные и выходные цепи барьеров (цепи датчиков и нагрузки);
— схему преобразования (позиции 1, 2, 3) измеряющую ток, протекающий в искробезопасной цепи и формирующий соответствующий уровень сигнала на выходе;
— оптопару U1 коммутирующую сигнал «Общая ошибка» на контакт 1 шины TBUS;
— оптопару U2, дублирующую коммутацию сигнала «Общая ошибка» постоянным током 3 мА, 80 В на контакты 11 и 12.

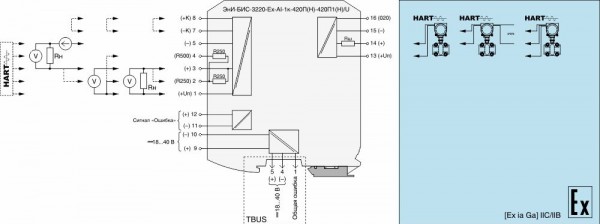

Функциональная схема барьеров ЭнИ-БИС-3220-Ex-AI-1к-420П(Н)-420П1(Н)/U
1 — цифро-аналоговый преобразователь;
2 — микроконтроллер;
3 — аналого-цифровой преобразователь;
4 — выпрямитель и преобразователь напряжения переменного тока в постоянное;
5 — преобразователь напряжения постоянного тока в переменное;
6 — стабилизатор напряжения;
T — изолирующий трансформатор;
Rш — измерительный шунт;
R250 — HART/сигнальный резистор.
Барьер содержат следующие однотипные функциональные элементы и узлы:
— резисторы (R1.1, R1.2, R1.3), ограничивающие ток короткого замыкания;
— ограничительные шунтирующие стабилитроны (VD1, VD2), определяющие максимальную величину напряжения холостого хода в искробезопасной цепи;
— резистивные цепочки (R2.1, R2.2, R2.3), содержащие последовательно включенные плавкие предохранители (FU1, FU2, FU3);
— измерительные шунты «Rш»;
— встроенный импульсный источник питания (позиции 4, 5, 6) питающий входные и выходные цепи барьеров (цепи датчиков и нагрузки);
— схему преобразования (позиции 1, 2, 3) измеряющую ток, протекающий в искробезопасной цепи и формирующий соответствующий уровень сигнала на выходе;
— оптопару U1 коммутирующую сигнал «Общая ошибка» на контакт 1 шины TBUS;
— оптопару U2, дублирующую коммутацию сигнала «Общая ошибка» постоянным током 3 мА, 80 В на контакты 11 и 12.
Основные технические характеристики
| Параметр | Значение | |
| Диапазон напряжения питания постоянного тока, B | 18…40 | |
| Потребляемая мощность, Вт
ЭнИ-БИС-3220-Ex-AI-1к ЭнИ-БИС-3220-Ex-AI-2к |
не более 1,8
не более 3,1 |
|
| Токовый сигнал на входе искробезопасной цепи, мА | 0…20, 4…20 | |
| Напряжение на входе искробезопасной цепи при токе 4 мА, В | не более 22,0 | |
| Напряжение на входе искробезопасной цепи при токе 20 мА, В | не менее 15,5 | |
| Значение тока короткого замыкания в искробезопасной цепи барьера, мА | не более 31 | |
| Падение напряжения на пассивном входе барьеров при токе 20 мА не более, В | не более 8,2 | |
| Выходной токовый сигнал, мА | 0…20, 4…20 | |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | не более 0,1 | |
| Активные выходные искроопасные цепи барьеров с токовым сигналом 0…20 мА, 4…20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 0,5 | |
| Сопротивление нагрузки активных выходных цепей барьеров с сигналами напряжения 0…5 В, 1…5 В, 0…10 В, 2…10 В должно быть, кОм | не менее 100 | |
| Пассивные выходные искроопасные цепи барьеров (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В | 12…28 | |
| Падение напряжения на пассивном выходе барьеров при токе 20 мА, В | не более 6 | |
| Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В | 1500 | |
| Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В | 1500 | |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 | |
| Электрическая прочность изоляции между дублированием общей ошибки и источником питания, В | 500 | |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 | |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Назначенный срок службы, лет | 15 | |
| Масса барьера, кг | не более 0,2 | |
Метрологические характеристики
| Параметр | Значение |
| Основная приведенная погрешность | |
| Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % | ± 0,1 ± 0,05 |
| Погрешность преобразования входного сигнала в выходной сигнал напряжения, выраженная в процентах от диапазона изменения выходного сигнала, не более, % | ± 0,2 |
| Дополнительная приведенная погрешность | |
| Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала. | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С | ± 0,11)
± 0,052) |
|
1) Для барьеров с погрешностью преобразования ± 0,1 %; 2) Для барьеров с погрешностью преобразования ± 0,05 %. |
|

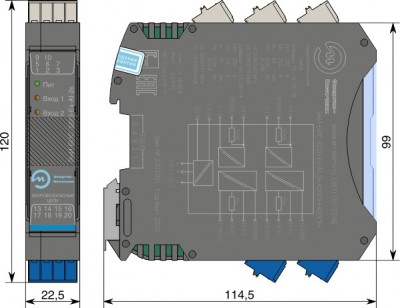

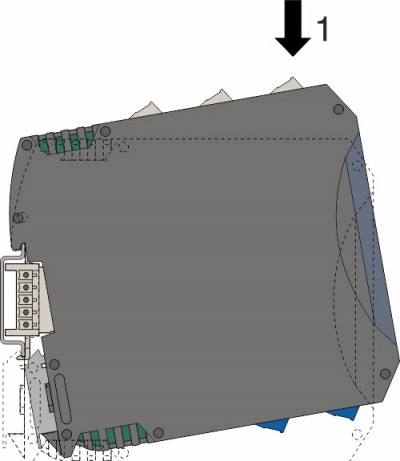

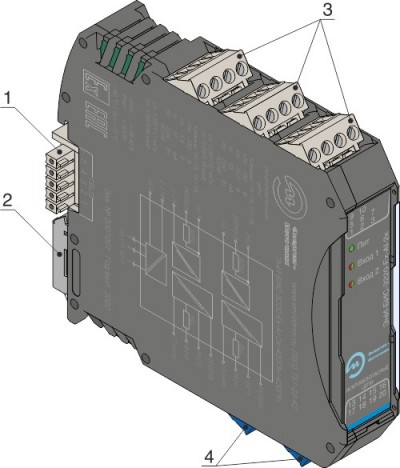

Внешний вид барьера

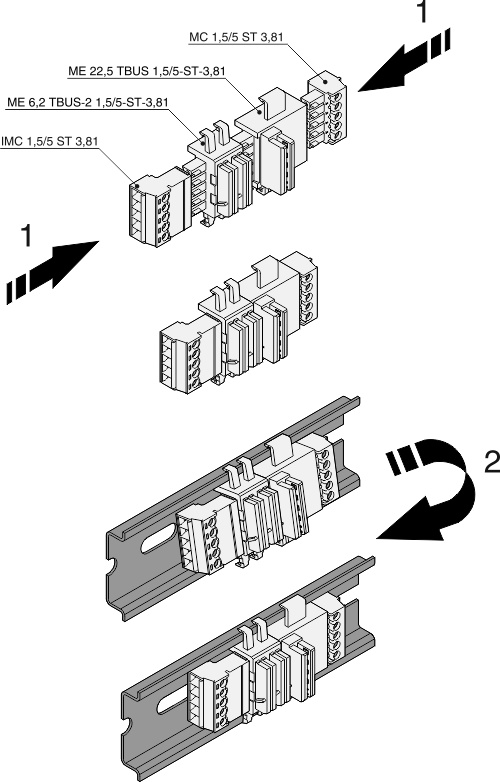

1 — шинный соединитель ME 22,5 TBUS 1,5/5-ST-3,81 или аналог;
2 — защелка для фиксации барьера на DIN-рейке;
3 — клеммники для подключения искроопасных цепей (выходной сигнал, питание);
4 — клеммники для подключения искробезопасных цепей (входной сигнал).

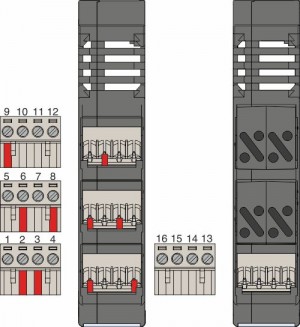

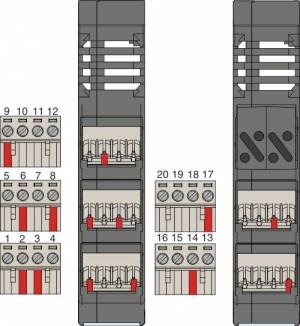

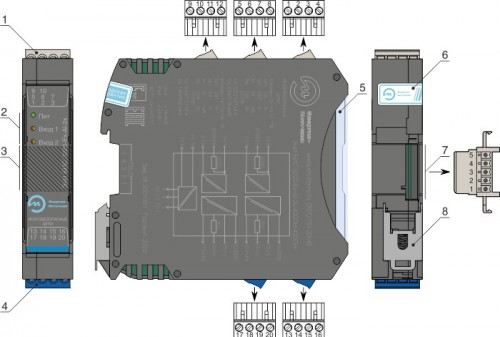

Элементы индикации, нумерация контактов барьера
1 — клеммники для подключения искроопасных цепей (выходной сигнал, питание);
2 — светодиодные индикаторы;
3 — место установки маркировочной таблички;
4 — клеммники для подключения искробезопасных цепей (входной сигнал);
5 — прозрачная крышка;
6 — гарантийная этикетка;
7 — разъем шины TBUS на корпусе барьера;
8 — защелка для фиксации барьера на DIN-рейке.

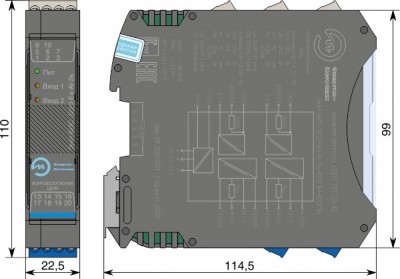

Габаритные размеры барьера с разъемами с винтовыми клеммниками
Габаритные размеры барьера с разъемами с пружинными клеммниками и тестовыми гнездами
Принцип работы индикации и выхода «Общая ошибка» по стандарту NAMUR NE43
При передаче унифицированного токового сигнала 4…20 мА индикация состояния каналов и выход «Общая ошибка» работают в соответствии со стандартом NAMUR NE43.

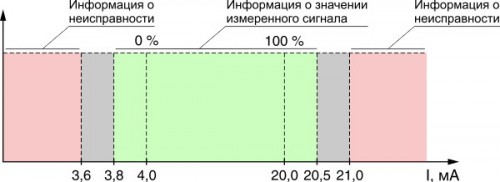

Стандарт NAMUR NE43 устанавливает значения токового сигнала при выходе за которые, сигнал считается аварийным (информация о неисправности). Токовый сигнал может выйти за диапазон при: отказе датчика, обрыве линии, коротком замыкание линии. Диапазон от 3,8 до 20,5 мА предназначен для передачи значений измеренного сигнала (4,0 мА соответствует 0 % измеренного значения, 20,0 мА соответствует 100 % измеренного значения). Снижение тока ниже 3,6 мА означает обрыв линии, увеличение тока выше 21,0 мА соответствует короткому замыканию линии.
Индикация при работе с унифицированным токовым сигналом 4…20 мА
| Состояние барьера | Светодиод | |
| «Питание» | «Вход» | |
| питание отсутствует, барьер выключен | выключен | выключен |
| барьер включен, ток в искробезопасной цепи в диапазоне от 3,5 до 22,5 мА | зеленый | зеленый |
| барьер включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание) | зеленый | красный |
| барьер включен, ток в искробезопасной цепи менее 3,5 мА (обрыв) | зеленый | красный |

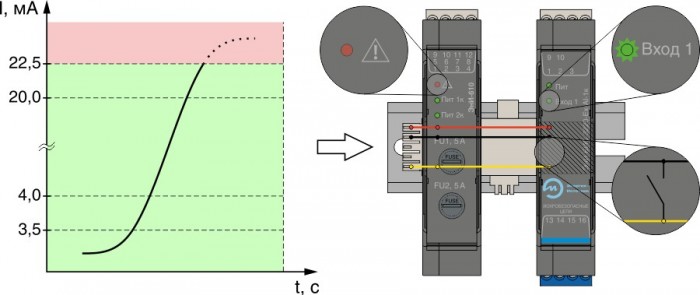

Барьер включен, ток в искробезопасной цепи в диапазоне от 3,5 до 22,5 мА
Светодиод индикации состояния соответствующего канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

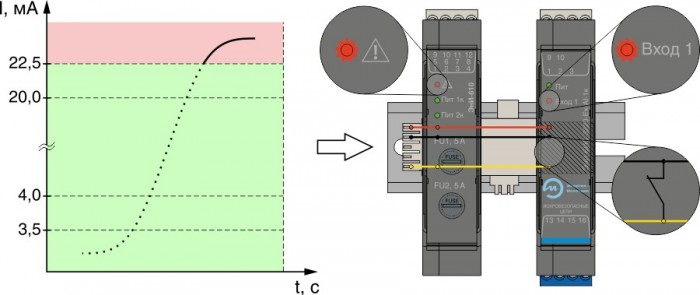

Барьер включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния соответствующего канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».

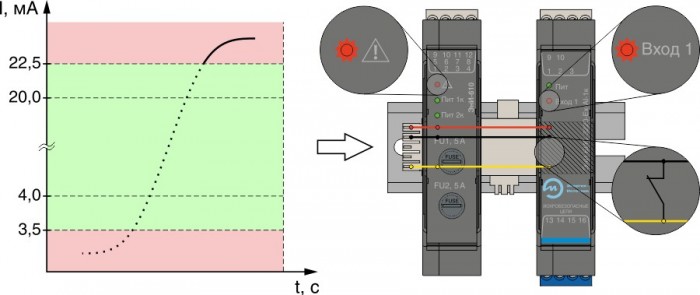

Барьер включен, ток в искробезопасной цепи менее 3,5 мА (обрыв)
Светодиод индикации состояния соответствующего канала «Вход» мигает красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
Индикация при работе с унифицированным токовым сигналом 0…20 мА
| Состояние барьера | Светодиод | |
| «Питание» | «Вход» | |
| питание отсутствует, барьер выключен | выключен | выключен |
| барьер включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА | зеленый | зеленый |
| барьер включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание) | зеленый | красный |
Барьер включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА
Светодиод индикации состояния соответствующего канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».
Барьер включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния соответствующего канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала общая ошибка.
1. Схема подключения датчиков к барьеру ЭнИ-БИС-3220-Ex-AI с сигналом 4…20 мА по двухпроводным схемам
Датчик 1 — пассивный датчик с выходным токовым сигналом 4…20 мА, цифровым сигналом на базе HART-протокола и питанием по двухпроводной линии;
Датчик 2 — активный датчик с выходным токовым сигналом 4…20 мА, цифровым сигналом на базе HART-протокола и внешним питанием.
2. Схема подключения датчиков к барьеру ЭнИ-БИС-3220-Ex-AI с сигналом 4…20 мА по трехпроводной схеме
Датчик 1 — активный датчик с выходным токовым сигналом 4…20 мА и цифровым сигналом на базе HART-протокола.
3. Схема подключения датчиков к барьеру ЭнИ-БИС-3220-Ex-AI-2к с сигналом 0…20 мА по трех и двухпроводным схемам
Датчик 1, 2 — активный датчик с выходным токовым сигналом 0…20 мА.
4. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН без использования цифрового сигнала на базе HART-протокола с сигналами 0…20 мА, 4…20 мА (активные выходы)
5. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…20 мА, 4…20 мА (активные выходы)
6. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…5 В, 1…5 В, 0…10 В, 2…10 В
7. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420П1Н без использования цифрового сигнала на базе HART-протоколас сигналами 0…20 мА, 4…20 мА (активные или пассивные выходы)
8. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН с использованием цифрового сигнала на базе HART-протокола, внешним и встроенным HART-резисторомс сигналами 0…20 мА, 4…20 мА (активные выходы)
R250 — внешний HART-резистор.
9. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН/U с использованием цифрового сигнала на базе HART-протокола, внешним и встроенным HART-резистором, с сигналами 0…20 мА, 4…20 мА (активные выходы)
R250 — внешний HART-резистор.
10. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420ПН/U с использованием цифрового сигнала на базе HART-протокола, с сигналами 0…5 В, 1…5 В, 0…10 В, 2…10 В
11. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к(2к)-420ПН-420П1Н с использованием цифрового сигнала на базе HART-протокола, внешним и встроенным HART-резистором с сигналами 0…20 мА, 4…20 мА (пассивные выходы)
R250 — внешний HART-резистор.
12. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-2к-420ПН-420П1Н с использованием цифрового сигнала на базе HART-протокола, внешним и встроенным HART-резистором с сигналами 0…20 мА, 4…20 мА (активные выходы)
13. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…20 мА, 4…20 мА (активный выход)
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
14. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…20 мА, 4…20 мА (пассивный выход)
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
15. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…5 В, 1…5 В
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…5 В или входного сигнала 0…20 мА в выходной 1…5 В, необходимо установить перемычку К.
16. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U без использования цифрового сигнала на базе HART-протокола с сигналами 0…10 В, 2…10 В
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…10 В или входного сигнала 0…20 мА в выходной 2…10 В, необходимо установить перемычку К.
17. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U с использованием цифрового сигнала на базе HART-протокола и внешним HART-резистором с сигналами 0…20 мА, 4…20 мА (активный выход)
R250 — внешний HART-резистор.
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
18. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U с использованием цифрового сигнала на базе HART-протокола и встроенным HART-резистором с сигналами 0…20 мА, 4…20 мА (активный выход)
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
19. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U с использованием цифрового сигнала на базе HART-протокола с сигналами 0…20 мА, 4…20 мА и встроенным HART-резистором (пассивный выход)
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
20. Схема подключения искроопасных цепей ЭнИ-БИС-3220-Ex-AI-1к-420ПН-420П1Н/U с использованием цифрового сигнала на базе HART-протокола и внешним HART-резистором с сигналами 0…20 мА, 4…20 мА (пассивный выход)
R250 — внешний HART-резистор.
Примечание — Для конвертации входного сигнала 4…20 мА в выходной 0…20 мА и наоборот, необходимо установить перемычку К.
Монтаж барьера на DIN-рейку
Барьер крепится на DIN-рейку с помощью специальной защелки в соответствии с рисунком:
1 — установить барьер на DIN-рейку.

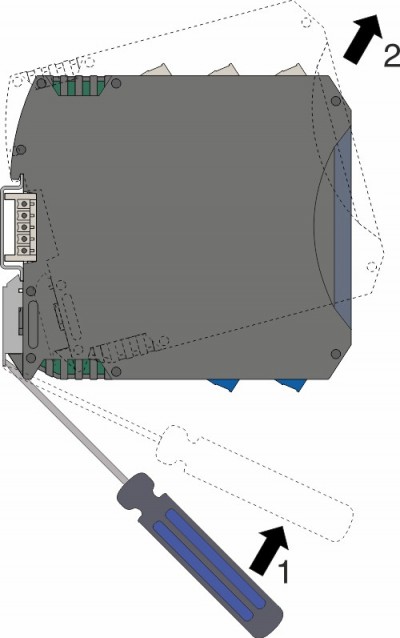

Демонтаж барьера производится в обратной последовательности в соответствии с рисунком:
1 — отодвинуть защелку вниз;
2 — снять барьер с DIN-рейки.

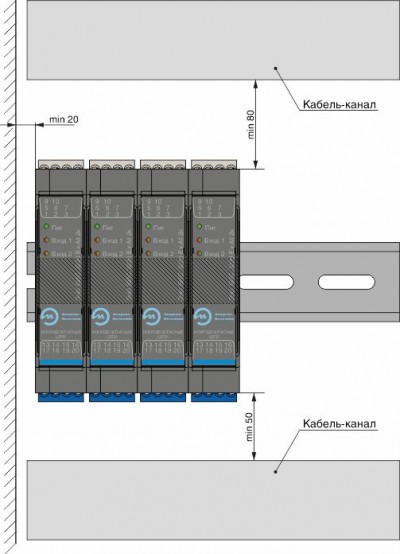

Минимальные зазоры при монтаже
Для осуществления естественного охлаждения барьеров необходимо обеспечить воздушные зазоры до стенок шкафа, кабель-каналов и рядом установленных приборов.
Внимание! Монтаж барьеров, в замкнутом пространстве (щит, шкаф и т. д.) при недостаточной циркуляции воздуха, производить группами по пять барьеров с соблюдением зазоров между группами не менее 5 мм для соблюдения температурного режима. При необходимости обеспечить принудительную вентиляцию.
Подключение жил кабеля
Монтаж жил кабеля в разъем с винтовыми клеммниками производится в соответствии с рисунком:
1 — вставить жилу в клеммник;
2 — затянуть винт клеммника отверткой.

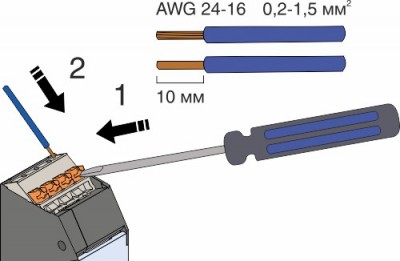

Монтаж жил кабеля в разъем с пружинными клеммниками производится в соответствии с рисунком:
1 — нажать на кнопку;
2 — вставить жилу в клеммник.
Монтаж шины TBUS
При использовании шины TBUS перед монтажом барьера на DIN-рейку необходимо собрать шинные соединители в необходимом сочетании и в соответствии с рисунком.
1 — собрать необходимые элементы шины между собой;
2 — смонтировать на DIN-рейку и закрепить с помощью защелки.
Расположение кодирующих ключей для ЭнИ-БИС-3220-Ех-AI-1к
Расположение кодирующих ключей для ЭнИ-БИС-3220-Ех-AI-1к-420П(Н)-420П1(Н)/U
Расположение кодирующих ключей для ЭнИ-БИС-3220-Ex-AI-2к

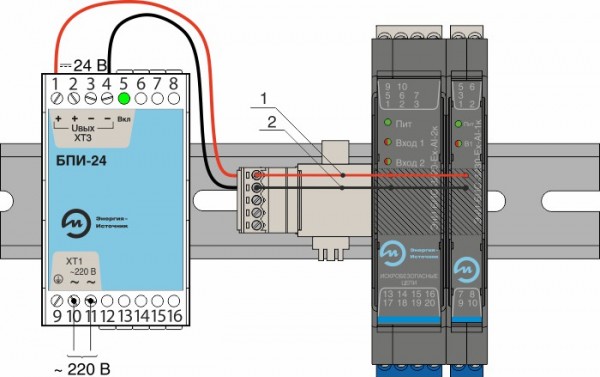

Вариант подключения питания при помощи разъемов MC 1,5/5 ST 3,81 или IMC 1,5/5 ST 3,81 с винтовыми клеммниками
Подать питание на барьеры, установленные на шину TBUS (шинный соединитель ME 22,5 TBUS 1,5/5-ST-3,81) возможно от любого подходящего источника питания, подключив провода к разъемам с винтовыми клеммниками MC 1,5/5 ST 3,81 или IMC 1,5/5 ST 3,81.
Шинный соединитель ME 22,5 TBUS ADAPTER приведен для удобства восприятия и может не устанавливаться.
1 — плюсовая шина питания TBUS, контакт 5;
2 — минусовая шина питания TBUS, контакт 4.

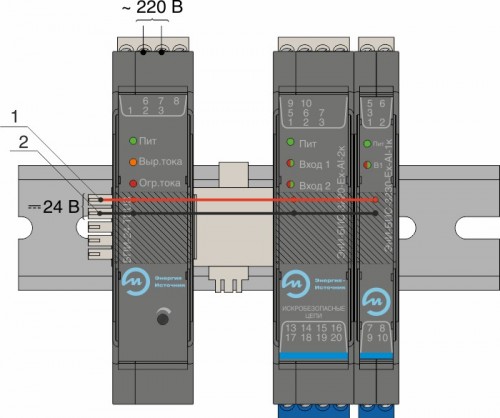

Вариант подключения питания от блока питания БПИ-24-TBUS
Блок питания БПИ-24-TBUS передает напряжение питания непосредственно на контакты шины TBUS, позволяя упростить процесс монтажа, уменьшить габариты шкафа и сократить количество контактных соединений.
1 — плюсовая шина питания TBUS, контакт 5;
2 — минусовая шина питания TBUS, контакт 4.

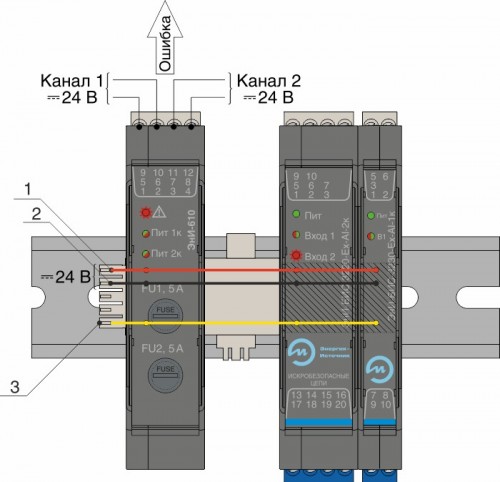

Вариант подключения питания от модуля распределения питания и контроля ЭнИ-610
Модуль ЭнИ-610 передает напряжение питания от двух независимых шин (источников питания) непосредственно на контакты шины TBUS, позволяя упростить процесс монтажа, уменьшить габариты шкафа и сократить количество контактных соединений.
- контролирует напряжение на каждом канале, при выходе напряжения питания за допустимые пределы выдает сигнал ошибки (релейный выход);
- резервирует питающее напряжение за счет подключения двух внешних источников питания к входным каналам ЭнИ-610 (по одному источнику на канал). Подключение производится без использования дополнительных элементов.
Использование модуля ЭнИ-610 позволяет контролировать состояние устройств без использования дополнительного монтажа.
1 — плюсовая шина питания TBUS, контакт 5;
2 — минусовая шина питания TBUS, контакт 4;
3 — шина «общая ошибка» TBUS, контакт 1.
| Параметр | Значение |
| Температура окружающего воздуха, °С | −40…+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты по ГОСТ 14254 | IP20 |
Гарантийные обязательства
| Параметр | Значение |
| Гарантийный срок эксплуатации, месяцы | 60 со дня ввода в эксплуатацию, но не более 66 со дня изготовления |
Комплект поставки
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь измерительный многофункциональный ЭнИ-БИС-3220-Ex-AI | ЭИ.261.00.000 | 1 | соответственно заказу |
| Паспорт | ЭИ.85.00.000ПС | 1 | |
| Руководство по эксплуатации | ЭИ.173.00.000-06РЭ | по 1 экземпляру на 30 преобразователей, поставляемых в один адрес | |
| Методика поверки | ЭИ.86.00.000МИ | ||
| Колодка (4 контакта, серая) | MSTBT 2,5 HC/4-STPKMGY или аналог | В зависимости от исполнения | для преобразователей без индекса «ПК» |
| Колодка (4 контакта, синяя) | MSTBT 2,5 HC/4-STP или аналог | для преобразователей без индекса «ПК» | |
| Колодка (4 контакта, Push-in, серая) | FKCT 2,5/ 4-STKMGY или аналог | для преобразователей с индексом «ПК» | |
| Колодка (4 контакта, Push-in, синяя) | FKCT 2,5/ 4-ST или аналог | для преобразователей с индексом «ПК» | |
| Блок питания БПИ-24-TBUS | ЭИ.234.00.000 | по заказу | |
| Модуль питания и контроля шины TBUS ЭнИ-610 | ЭИ.233.00.000 | по заказу | |
| Шинный соединитель на DIN-рейку | ME 22,5 TBUS 1,5/5-ST-3,81 или аналог | по заказу | |
| Шинный соединитель на DIN-рейку | ME 22,5 TBUS ADAPTER или аналог | по заказу | |
| Разъем «вилка» с винтовыми клеммниками | MC 1,5/5 ST 3,81 или аналог | по заказу | |
| Разъем «розетка» с винтовыми клеммниками | IMC 1,5/5 ST 3,81 или аналог | по заказу | |
| DIN-рейка | NS35/7,5 | по заказу | |
Дополнительное оборудование
| Наименование | Внешний вид | Вариант использования |
| Блок питания БПИ-24-TBUS |  |
преобразование сетевого напряжения ~220 В в напряжение постоянного тока 24 В для питания устройств, подключенных на шину TBUS |
| Модуль питания и контроля шины TBUS ЭнИ-610 |  |
|
| Шинный соединитель на DIN-рейку ME 22,5 TBUS 1,5/5-ST-3,81 или аналог |  |
подключение к промышленной шине TBUS устройства, с шириной корпуса 22,5 мм, устанавливаемого на DIN-рейку NS35/7,5 или NS35/15.
Исключение разрыва шины TBUS при демонтаже любого устройства |
| Шинный соединитель на DIN-рейку ME 6,2 TBUS-2 1,5/5-ST-3,81 или аналог |  |
подключение к промышленной шине TBUS устройства, с шириной корпуса 12,5 или 6,2 мм, устанавливаемого на DIN-рейку NS35/7,5 или NS35/15.
Исключение разрыва шины TBUS при демонтаже любого устройства |
| Шинный соединитель на DIN-рейку ME 22,5 TBUS ADAPTER или аналог |  |
позволяет подключение (совместно с шинным соединителем ME 22,5 TBUS 1,5/5-ST-3,81) к промышленной шине TBUS устройства, с шириной корпуса 45 мм, устанавливаемого на DIN-рейку NS35/7,5 или NS35/15.
возможность сделать промежутки между подключаемыми устройствами |
| Разъем «вилка» с винтовыми клеммниками MC 1,5/5 ST 3,81 или аналог |  |
монтаж проводов к промышленной шине TBUS |
| Разъем «розетка» с винтовыми клеммниками IMC 1,5/5 ST 3,81 или аналог |  |
монтаж проводов к промышленной шине TBUS |
| DIN-рейка NS35/7,5 |  |
Обозначение при заказе
| ЭнИ-БИС-3220-Ex-АI | 1к | 420П | H | 420П1 | H | /U | ПК | 0,05% | 360 | ГП |
| 1 | 2 | 3 | 4 | 5 | 4 | 5 | 6 | 7 | 8 | 9 |
- Наименование.
- Количество каналов:
1к — один канал;
2к — два канала. - Входной сигнал:
420П — активный или пассивный вход 0…20 мА, 4…20 мА/HART. - Поддержка HART-протокола:
символ отсутствует — поддержка HART-протокола отсутствует;
H — поддержка двунаправленной передачи цифрового сигнала по HART-протоколу. - Выходной сигнал:
420П — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В — активный выход с сигналами тока и напряжения, нагрузочный резистор сигнала HART;
020П — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В — активный выход с функцией конвертации сигнала тока и напряжения, нагрузочный резистор сигнала HART;
420П1 — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В — активный или пассивный выход с сигналами тока и напряжения, нагрузочный резистор сигнала HART;
020П1 — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В — активный или пассивный выход с функцией конвертации сигнала тока и напряжения, нагрузочный резистор сигнала HART;
420П/U — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В, 0…10 В, 2…10 В — активный выход с сигналами тока и напряжения, нагрузочный резистор сигнала HART;
020П/U — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В, 0…10 В, 2…10 В — активный выход с функцией конвертации сигнала тока и напряжения, нагрузочный резистор сигнала HART;
420П1/U — 0…20мА или 4…20мА/HART, 0…5 В, 1…5 В, 0…10 В, 2…10 В — активный или пассивный выход с функцией конвертации сигнала тока и напряжения, нагрузочный резистор сигнала HART. - Тип разъемов:
символ отсутствует — разъем с винтовыми клеммниками;
ПК — разъем с пружинными клеммниками и тестовыми гнездами. - Погрешность преобразования:
0,05% — не более 0,05 %;
0,1% — не более 0,1 %. - Дополнительная технологическая наработка до 360 часов (по заказу).
- Наличие госповерки.
По запросу барьер может быть укомплектован заводским листом калибровки.
