БКН блок клапанный – элемент трубопроводной линии высокого давления выполняющий запорную, регулирующую или распределительную функцию. Устанавливается на трубопроводные лини контроля и управления технологическими процессами, может иметь от одной до пяти игольчатых кран-букс.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

БКН клапанные блоки (КБ1, КБ2)

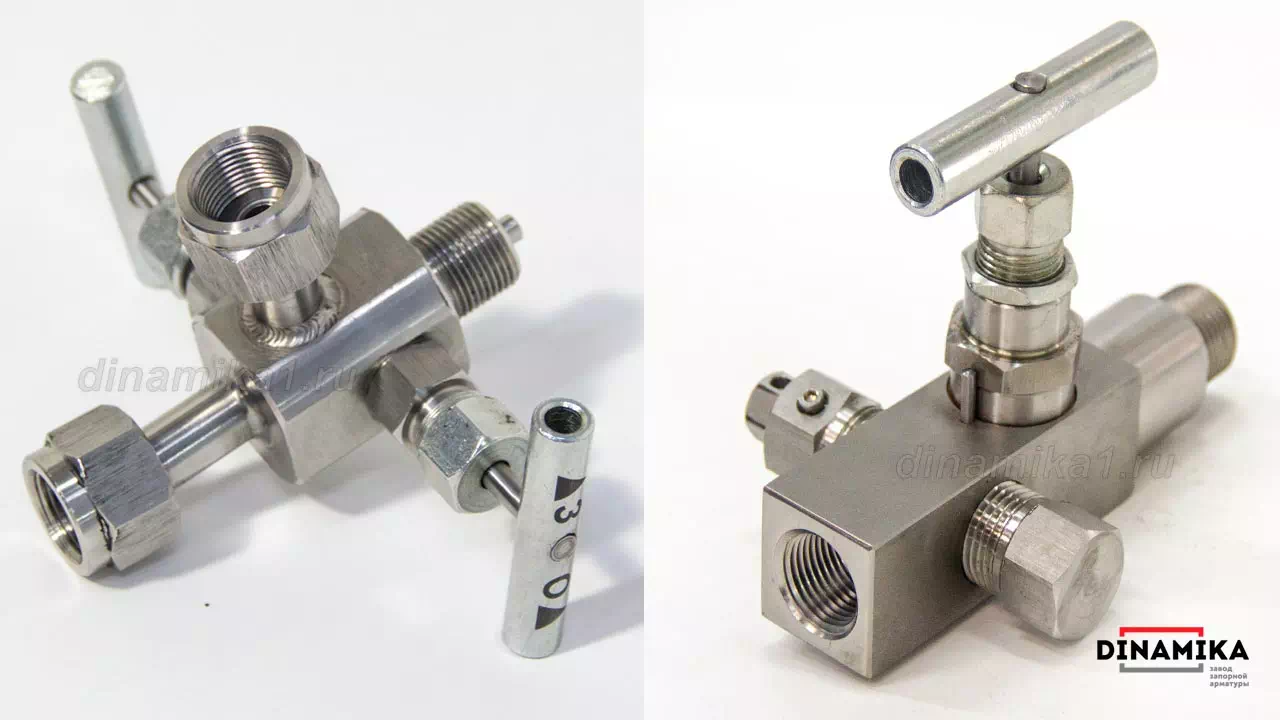

У производителя Динамика находятся два типа БКН вентилей обозначений: КБ1 — одно вентильный и КБ2 — двух вентильный клапан блок. Блоки выполняют только запорную функцию без регулировки потоков, в зависимости от типа могут использоваться в сборках разнообразных конструкций. Массовое применение нашли в сборках на импульсных трубопроводах из бесшовных труб диаметра 12- 14 мм, где возможно присоединение СНШ, НСН ниппельными соединениями и применяется резьбовые соединения ½, 3/4, 20х1,5. На фото ниже представлены примеры КБ1 и КБ2 блоки БКН условного прохода 15 мм — стандартное исполнение по Ду.БКН - блоки вентильные клапанов

Изделия изготовлены по индивидуальному заказу, исполнение деталей блоков металлообработка на станках ЧПУ хладостойкого или нержавеющего горячекатаного металлопроката, условное давление Ру до 40 Мпа.

Одно вентильные в основном служат запорными устройствами метрологического оборудования — манометры, датчики. Двух вентильные БКН могут дренажировать импульсную линию и подключаться контрольно-измерительным линиям высокого давления до 40 МПа.

Конструкция

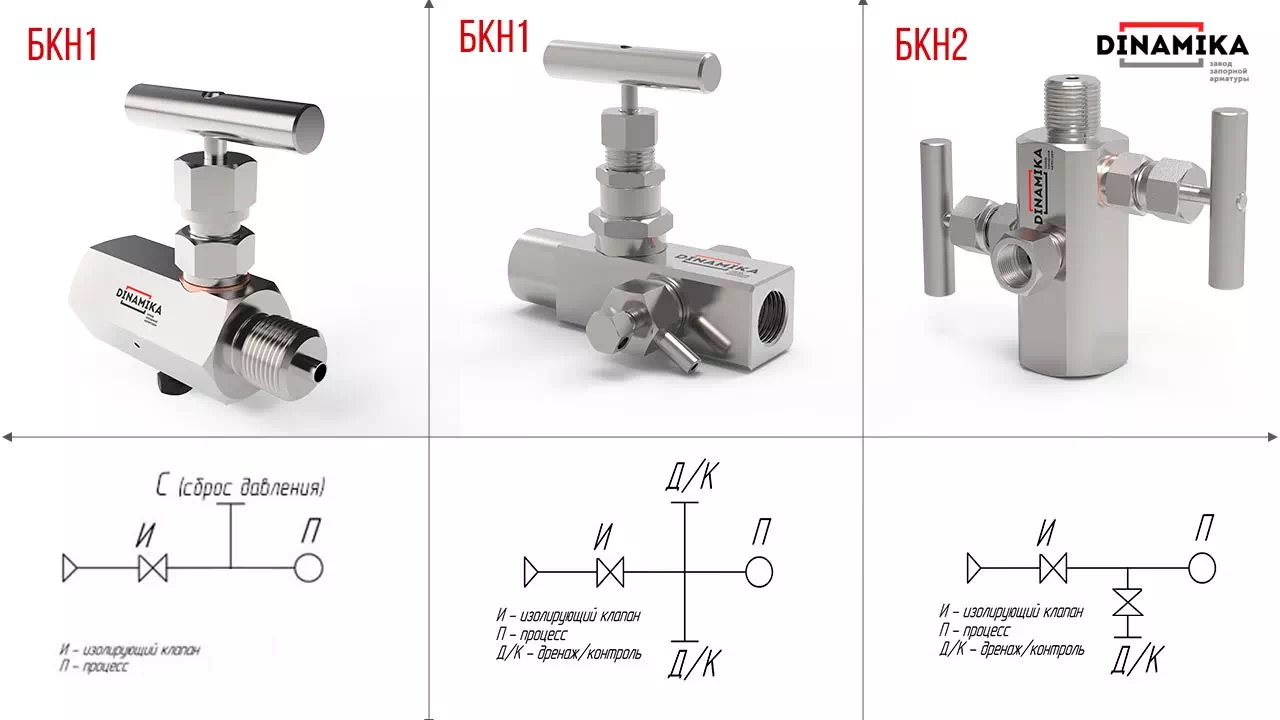

Блоки БКН изготавливаются по согласованию чертежа и могут иметь различные типы присоединений по предпочтению заказчика, поэтому мы не выкладываем все виды блоков их огромное количество. Первично сформируйте заявку с приложением типа гидравлической схемы БКН блоков, некоторые примеры представлены на эскизе ниже:

Типы возможных присоединений патрубков и отводов, стандартно для Ду15:

Тип присоединения Характеристика
Муфта Внутренняя резьба 1/2, 20х1,5
Штуцер Наружная резьба 1/2, 20х1,5
Ниппель торцевой СШТ 14
Ниппель шаровой (сферический) СШН 14
Под приварку Приварка к трубкам наружного диаметра 14 мм
Стяжная муфта Под манометр внутренняя резьба 20х1,5
Накидная гайка Под манометр внутренняя резьба 20х1,5

Характеристики

  • Исполнение и поставка: ТУ 3742-010-27844275
  • Соответствует техническим регламентам Таможенного Союза: ТР ТС 010; 012; 032
  • Эксплуатационная функция: запорная без регулировки потоков.
  • Пропуск среды в затворе, герметичность по ГОСТ Р 54808-2011 (Класс): «А».
  • Условный проход, Ду (мм): 15.
  • Проходное сечение в затворе: 5 мм.
  • Условное давление, Ру (кг/см2): 100, 160, 200, 250, 400.
  • Климатическое исполнение (ГОСТ 1550-69): ХЛ1 либо УХЛ.
  • Материалы основных деталей: Ст.09Г2С хладостойкая сталь, либо Ст.12Х18Н10Т нержавеющая сталь
  • Рабочие среды: жидкие и газообразные среды: вода, пар, воздух, нефтепродукты и т.п. среды, не оказывающие влияние на детали конструкции блока
  • Температура окружающей среды: От -60°С до +40°С
  • Температура рабочей среды: От -60°С до +425°С
  • Монтажное положение: Любое, монтаж по стрелке на корпусе указывающей направление подачи среды
  • Антикоррозийная обработка: Гальваника внешних поверхностей деталей, нержавеющий без гальваники.
Категория:

Основные параметры вентилей БКН клапанов запорных (КБ1 и КБ2):

  • Общепромышленное обозначение: БКН.
  • Заводское обозначение:
    — КБ1 (одно вентильный БКН1);
    — КБ2 (двух вентильный БКН2).
  • Изготовление и поставка ТУ 3742-010-27844275.
  • Исполнения:
    — ХЛ1 сталь ст.09Г2С;
    — УХЛ нержавеющая сталь ст.12Х18Н10Т.
  • Эксплуатационные среды: – жидкости и газы с температурой до 425 градусов Цельсия.
  • Условный полный проход, ДУ – 15 мм.
  • Условное давление, РУ: – до 400 кг/см2.
  • Соответствуют техническим регламентам ТР ТС 010; ТР ТС 012; ТР ТС 032.

Цены на БКН блоки клапанные формируются по согласованию спецификации поставки, поставляются по ценам производителя в любой регион РФ и страны Таможенного Союза.
