ДБС Диафрагма бескамерная стандартная

Купить диафрагму ДБС для установки во фланцах на номинальные диаметры 300 -1600 и давление до 4 МПа с угловым способом отбора производства ИТеК ББМВ. Соответствует требованиям ТР ТС 032/2013

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

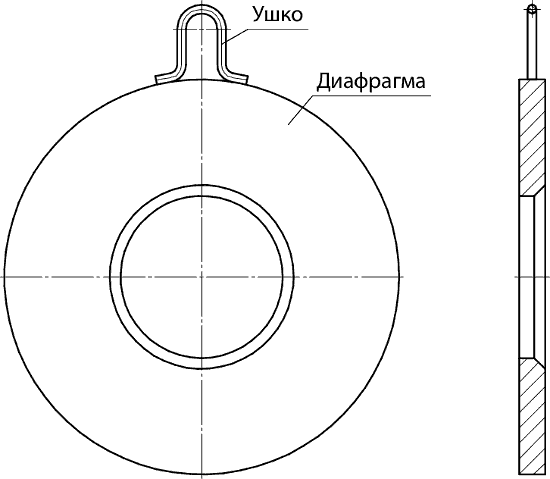

Диафрагма ДБС

Основные технические характеристики

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Обозначение диафрагмы при номинальном давлении PN
0,6 1 1,6 2,5* 4* 6,3* 10 16* 20** 25 40**	20	ДБС PN-20
	25	ДБС PN-25
	32	ДБС PN-32
	40	ДБС PN-40
	50	ДБС PN-50
	65	ДБС PN-65
	80	ДБС PN-80
	100	ДБС PN-100
	150	ДБС PN-150
	200	ДБС PN-200
	250	ДБС PN-250
	300	ДБС PN-300
	350	ДБС PN-350
	400	ДБС PN-400
	450	ДБС PN-450
	500	ДБС PN-500
	600	ДБС PN-600
	700	ДБС PN-700
	800	ДБС PN-800
	900	ДБС PN-900
	1000	ДБС PN-1000
	1200	ДБС PN-1200
	1400	ДБС PN-1400
Только для измерительных трубопроводов по DN 1200 мм. Только для измерительных трубопроводов по DN 450 мм. Только для измерительных трубопроводов по DN 400 мм. ** Только для измерительных трубопроводов по DN 250 мм.

Материалы, контактирующие с рабочей средой

Материал диафрагмы	Код материалов в условном обозначении диафрагмы
Сталь 12Х18Н10Т ГОСТ 5632	Б

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Наименование	Количество
Диафрагма	1
Паспорт предприятия изготовителя	1
Паспорт сужающего устройства (ЦСМ)*	1
Расчет диафрагмы (ЦСМ)*	1
Расчет на прочность	1**
Руководство по эксплуатации	1**
Копия обоснования безопасности	1**

*при заказе диафрагмы с расточкой.

** на партию изделий.

Обозначение при заказе

Диафрагма	ДБС 1,6-300	Б	И
1	2	3	4

Наименование.
Обозначение (по таблице “Основные технические характеристики”).
Код материалов, контактирующих с рабочей средой (по таблице “Материалы, контактирующие с рабочей средой”).
Код конструктивного исполнения диска.
