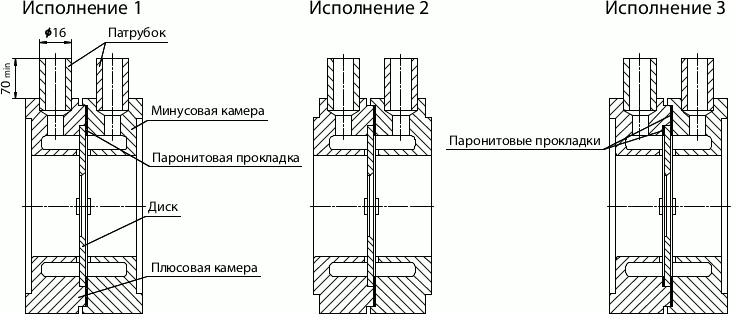

Конструктивные исполнения по МИ 2638
Основные технические характеристики
| Условный проход DN, мм | Обозначение диафрагмы при условном давлении РN, МПа | |
|---|---|---|
| до 0,6 | свыше 0,6 до 10 | |
| 50 | ДКС 0,6-50 | ДКС 10-50 |
| 65 | ДКС 0,6-65 | ДКС 10-65 |
| 80 | ДКС 0,6-80 | ДКС 10-80 |
| 100 | ДКС 0,6-100 | ДКС 10-100 |
| 125 | ДКС 0,6-125 | ДКС 10-125 |
| 150 | ДКС 0,6-150 | ДКС 10-150 |
| 200 | ДКС 0,6-200 | ДКС 10-200 |
| 250 | ДКС 0,6-250 | ДКС 10-250 |
| 300 | ДКС 0,6-300 | ДКС 10-300 |
| 350 | ДКС 0,6-350 | ДКС 10-350 |
| 400 | ДКС 0,6-400 | ДКС 10-400 |
| 450 | ДКС 0,6-450 | ДКС 10-450 |
| 500 | ДКС 0,6-500 | ДКС 10-500 |
Материалы, контактирующие с рабочей средой
| Материал | Код материалов в условном обозначении диафрагмы | ||
|---|---|---|---|
| Камеры | Диск | Уплотнение | |
| Сталь 12Х18Н10Т ГОСТ 5632 | Сталь 12Х18Н10Т ГОСТ 5632 | Паронит ГОСТ 481 | Б/Б |
| Сталь 20 ГОСТ 1050 | А/Б | ||
| Сталь 09Г2С ГОСТ 19281 | 09Г2С/Б | ||
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Диск | 1 |
| Плюсовая камера | 1 |
| Минусовая камера | 1 |
| Паронитовая прокладка | 1(2*) |
| Паспорт предприятия изготовителя | 1 |
| Паспорт сужающего устройства (ЦСМ)** | 1 |
| Расчет диафрагмы (ЦСМ)** | 1 |
| Расчет на прочность | 1*** |
| Руководство по эксплуатации | 1*** |
| Копия обоснования безопасности | 1*** |
* для диафрагмы ДКС исполнения 3.
** при заказе диафрагмы с расточкой.
*** на партию изделий.
Обозначение при заказе
| Диафрагма | ДКС 10-100 | А/Б | 1 | ГОСТ |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
- Наименование.
- Обозначение (по таблице “Основные технические характеристики”).
- Код материалов, контактирующих с рабочей средой (по таблице “Материалы, контактирующие с рабочей средой”).
- Исполнение по МИ 2638.
- Код конструктивного исполнения диска.
Сертификаты
Документация
- Детали и сборочные единицы расходомеров переменного перепада давления Руководство по эксплуатации 31.01.2024 (pdf)
- Декларация соответствия требованиям ТР ТС 032/2013 “О безопасности оборудования, работающим под избыточным давлением” 21.03.2026 (RU)
- Заключение Минпромторга России о подтверждении производства промышленной продукции на территории РФ 01.09.2026
Опросные листы
Часто задаваемые вопросы
-
Можно сделать диск, для изготовления лучше всего предоставить эскиз с указанием наружного диаметра и толщины диска.
-
Выполнение дополнительных требований по контролю сварных швов возможно.
-
Необходимо предоставить эскиз.
-
Стандартно материал кольцевых камер ст.20 или 12Х18Н10Т, по спецзаказу возможно изготовление из 09Г2С.
-
Можно изготовить диск с указанной расточкой d20, а для проведения госповерки необходимо предоставить опросный лист с исходными данными для выполнения расчета ЦСМ или расчет, заверенный региональным ЦСМ.
