Технические характеристики
| Тип аналогового электропривода | ЭПА-0,6кН | ЭПА-1,8кН | ||||||
| Входной сигнал | Трёхпозиционный | Аналоговый 0-10 В, 4–20 мА | Трёхпозиционный | Аналоговый 0–10 В, 4–20 мА | ||||
| Напряжение питания | 24В АС | 220В | 24В АС | 24В АС | 220В | 24В АС | ||
| Выходной сигнал |
0-10 В 4-20 мА |
0-10 В 4-20 мА |
0-10 В 4-20 мА |
– |
0–10 В 4–20 мА |
0–10 В 4–20 мА |
||
| Напряжение питающей сети | 220В / 24В АС | |||||||
| Номинальное усилие | 0,6 кН | 1,8кН | ||||||
| Номинальный полный ход | 20 мм | 40 мм | ||||||
| Номинальное время полного хода | 114 с | 210 с | ||||||
| Потребляемая мощность, не более | 7 Вт | 8 Вт | ||||||
| Выходное сопротивление источника сигнала | 1 кОм | |||||||
| Монтажное положение | Любое, кроме приводом вниз | |||||||
| Температура окружающей среды | от -10°C до 50°C | |||||||
| Степень защиты по ГОСТ 14254-96 | IP54 | |||||||
| Режим работы | S1-100% ПВ | |||||||

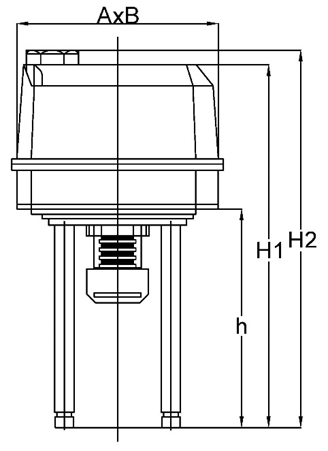

Массогабаритные характеристики
|
Модель привода |
Ход, мм |
А, мм |
В, мм |
H1, мм |
H2, мм |
h, мм |
Масса, кг |
|
ЭПА-0,6кН |
20 |
135 |
161 |
225 |
230 |
125 |
1,4 |
|
ЭПА-1,8кН |
40 |
178 |
178 |
250 |
275 |
145 |
2,9 |
