Электрические исполнительные механизмы (ЭИМ) ВЭП выпускаются:
- с управляющим сигналом ~220В, 50 Гц, с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ~24В постоянного или переменного тока, с двумя концевыми выключателями;

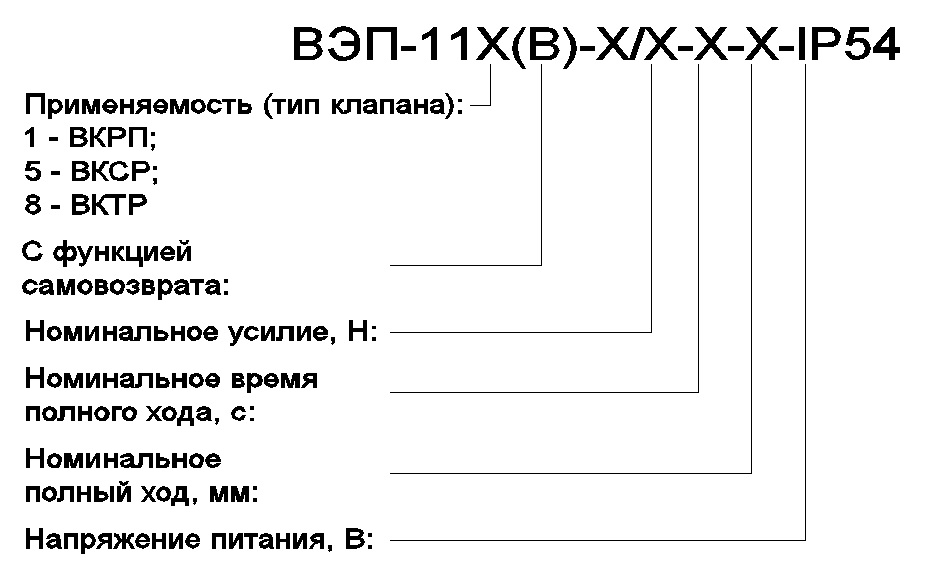

Обозначение при заказе
Пример обозначения:
- Механизм исполнительный электрический прямоходный ВЭП-115В-700/63-20-220В, 50Гц-IP54.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с функцией самовозврата, с двумя концевыми выключателями и степенью защиты IP54. - Механизм исполнительный электрический прямоходный ВЭП-115В-1600/63-20-24В-IP54.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с функцией самовозврата, с двумя концевыми выключателями и степенью защиты IP54.
Электроприводы прямоходные с управляющим сигналом ~220 В, 50 Гц И 24 В постоянного или переменного тока с функцией безопасности (самовозврата в задаваемое положение)
| Обозначение |
ВЭП-111В, ВЭП-115В, ВЭП-118В |
||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | ||||||
| Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
||||||||
| Потребляемая мощность, Вт. |
6 |
10 | |||||||
|
Номинальный полный ход, мм. |
20 |
20 |
32 |
20 |
32 | ||||
| Номинальное время полного хода, с.
(задаётся переключателем) |
40 63 80 |
63 80 125 |
40 63 80 |
63
|
63 80 125 |
100 125 160 |
|||
| Управление |
Трехпозиционное — |
||||||||
| Защита двигателя от перегрузки |
Электронная |
||||||||
|
Класс защиты от поражения электрическим током |
II |
||||||||
| Функция безопасности (установка в задаваемое положение «открыт» или «закрыт» при пропадании питания) |
+ |
||||||||
|
Регулируемые переключатели положений «открыт» или «закрыт» (2 шт.) |
+ | ||||||||
| Режим работы по ГОСТ IEC 60034-1-2014 |
S4 -25 % ПВ, 630 переключений в час |
||||||||
| Температура окружающей среды |
от -10 °С до +50 °С |
||||||||
| Степень защиты |
IP54, IP65 |
||||||||
Схемы подключения:

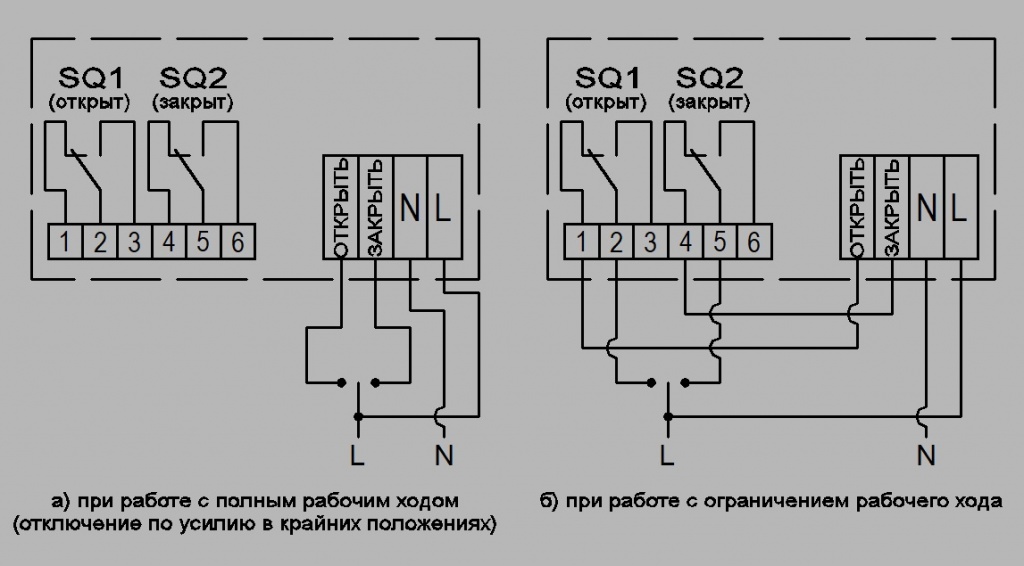

- Схема подключения электропривода с питающим напряжением 220 В, 50 Гц

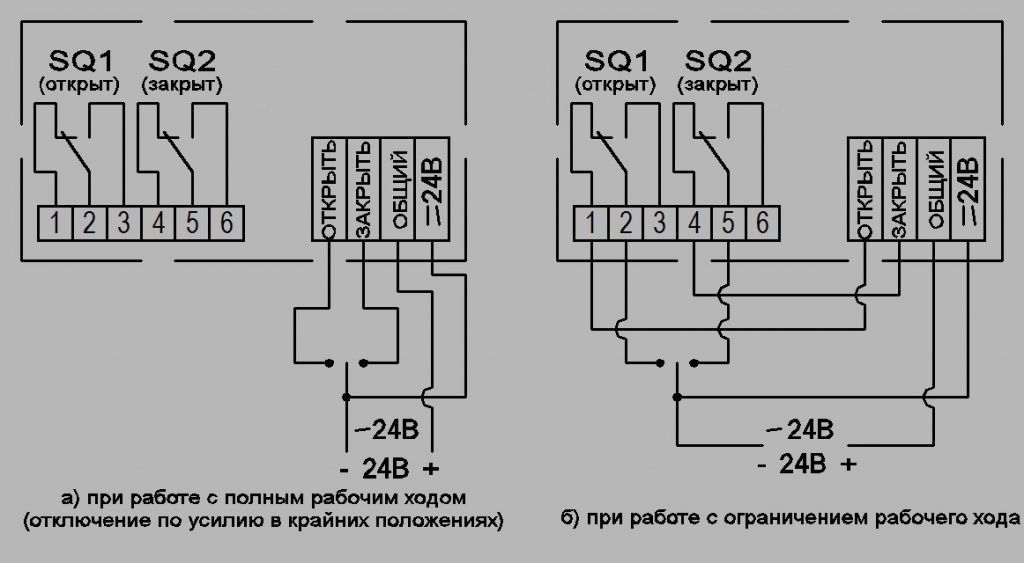

- Схема подключения электропривода с питающим напряжением 24В постоянного или переменного тока
