15нж68нж Клапан (Вентиль) DINAMIKA
Запорные клапаны 15нж68нж вентили высокого давления изготовлены согласно технических условий по ТУ 3742-001-27844275-2014, поставляются от производителя на промышленные предприятия по всей территории РФ, а также в страны Таможенного Союза. По классификации трубопроводной арматуры относятся к трубопроводным промышленным клапанам, выполняющим запорно-отсечную функцию на трубопроводах малого диаметра 15 — 50 мм с давлением проводимых сред не более 40МПа. На практике применяются на трубопроводах и оборудовании связанном с обеспечением стабильности технологических процессов производств, линий мониторинга давления и температуры сред, могут выступать в роли отборных клапанов с отводов линий труб и ёмкостных накопителей. Исходя из особенностей конструкции и коррозиестойких материалов исполнения, клапаны используются в качестве запорных устройств, могут эксплуатироваться с агрессивными проводимыми средами как в жидком, так и газообразном состоянии.
Первичная отличительная конструктивная особенность клапанов 15нж68нж — адаптивность к высокому давлению сред, конструкция запирающего механизма исполнена так, чтобы выдерживать кратковременные скачки давления до 55Мпа, что было на практике проверено гидроиспытанием муфтового клапана 15нж68нж Ду15. Вторичная характеристика — это широкий температурный диапазон применения по проводимости, как высокотемпературных сред до +425°С, так и низкотемпературных рабочих сред до -60°С. И третья особенность — устойчивость материалов исполнения к средам с повышенной агрессивностью, но стоит учитывай свойства стали 12Х18Н10Т из которой изготовлены детали клапана.

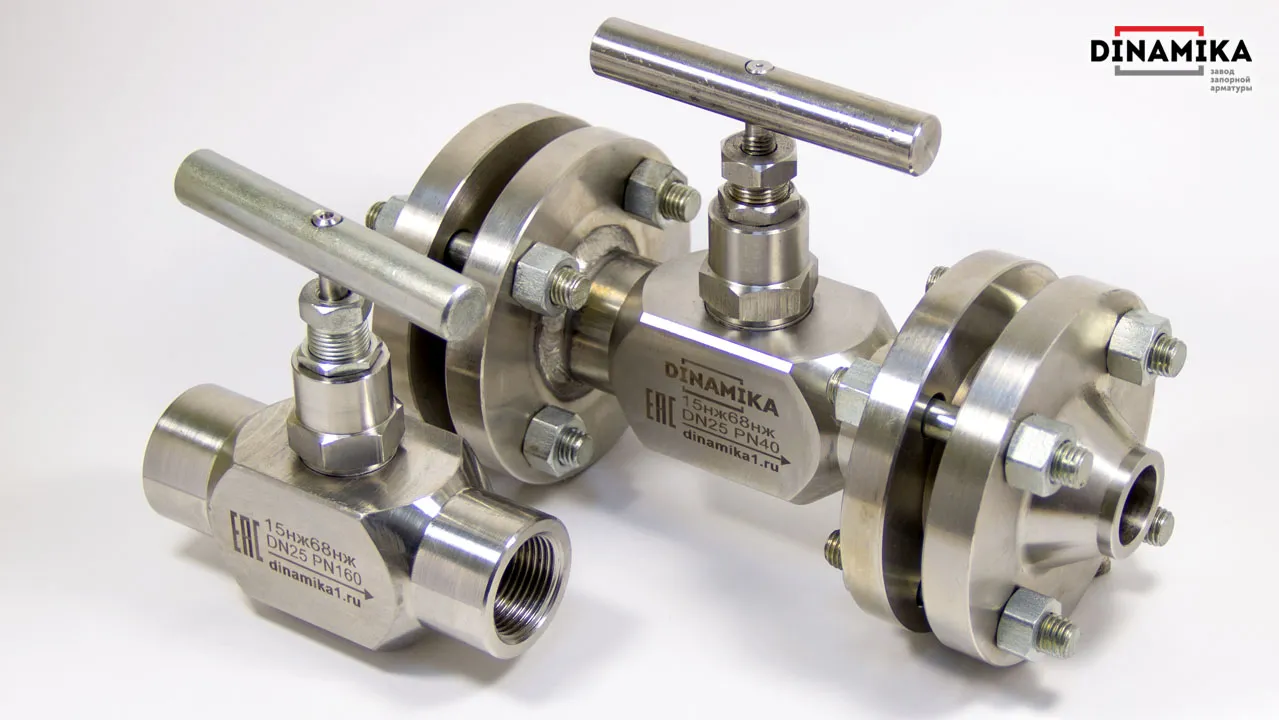

Виды 15нж68нж клапанов по присоединению
Предприятие — производитель предлагает разнотипные по присоединению нержавеющие клапаны запорные 15нж68нж по цене производителя из складского наличия, и в объёме с расчётом на плановую комплектацию Ваших инженерных проектов. В производстве предприятия и на складе до ста видов запорных вентилей серии 68нж. Запорные клапаны высокого давления изготавливаются в исполнениях присоединений под приварку, муфтовое и фланцевое, а также изготавливается в комбинациях присоединений по индивидуальному заказу.

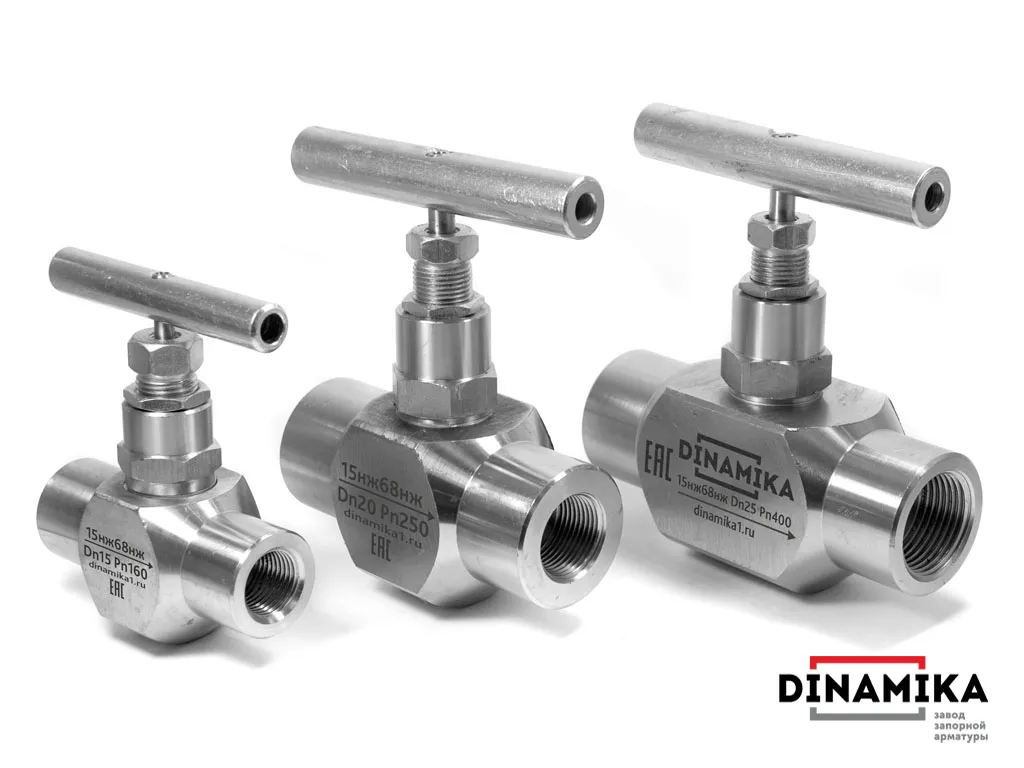

Клапаны 15нж68нж муфтовые

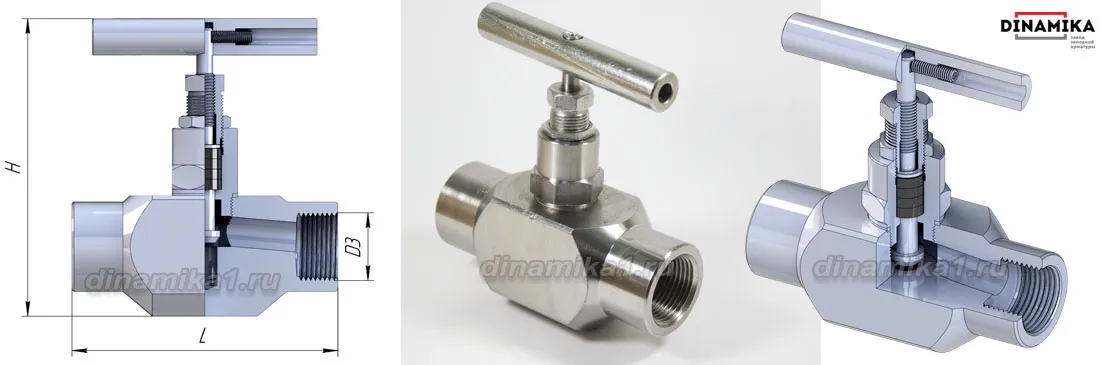

Основой конструктивных модификаций являются муфтовые 15нж68нж клапаны, представленные на фото ниже.
Запорное устройство имеет иглу-затвор тарельчатого типа без дополнительных уплотнений в сечении посадочного седла, то есть уплотнение игла-седло металл по металлу, управляющая резьба шток-иглы изолирована от влияния проводимых сред. Вентили 15нж68нж герметичности класса «А», по умолчанию в кран-буксе установлены уплотнения из ТРГ (терморасширенного графита), в расчёте на температуру проводимых сред до 425°С, по согласованию возможна установка фторопластовых уплотнений под температуру до 200°С.
Номенклатура клапанов муфтовых 15нж68нж, резьба, строительные размеры и вес
| Обозначение резьбового вентиля высокого давления | PN (МПа) | *Тип внутренней резьбы, D3 | **Размеры | **Вес, не более (кг) | |
| Длина L, (мм) | Высота H, (мм) | ||||
| Муфтовый 15нж68нж Dn15 (1/2) | 16,0 — 40,0 | RC½ | 90 | 110 | 1 |
| Муфтовый 15нж68нж Dn20 (3/4) | RC¾ | 110 | 138 | 2 | |
| Муфтовый 15нж68нж Dn25 (1) | RС1 | 130 | 138 | 2,2 | |
| Муфтовый 15нж68нж Dn32 (1 ¼) | RС1¼ | 140 | 150 | 3,7 | |
| Муфтовый 15нж68нж Dn40 (1 ½) | RС1½ | 200 | 185 | 5,7 | |
| ***Муфтовый 15нж68нж Dn50 (2) | RС2 | 220 | 198 | 8 | |
| * Возможно нанесение любого типа резьбы Rc, М, K, NPT по согласованию | |||||
| ** Предприятие оставляет за собой право вносить изменения в конструкцию, что может незначительно влиять на размеры и вес муфтовых клапанов 15нж68нж | |||||
| ***Изготавливается под заказ | |||||

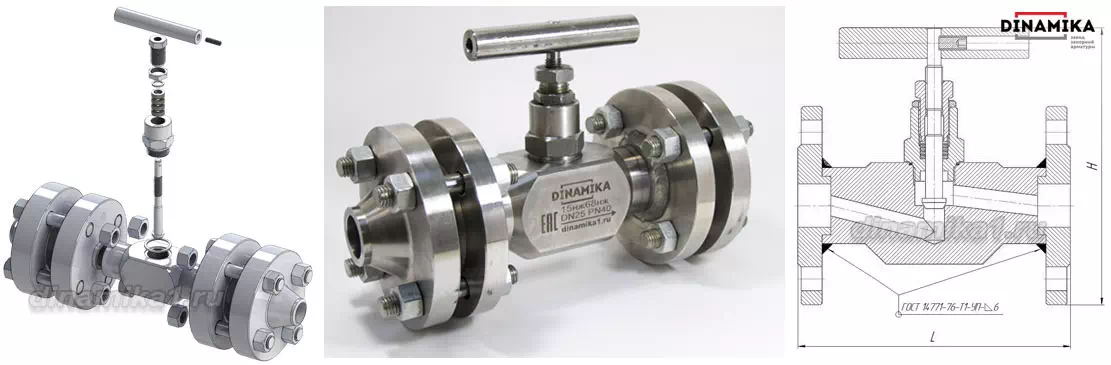

Клапаны 15нж68нж фланцевые
Клапаны 15нж68нж с фланцевым присоединением рассчитаны на давление сред до 25 МПа, изготовлены с уплотнительными поверхностями фланцев по ГОСТ 33259-2015, комплектуются монтажным КОФ, крепежом по желанию заказчика и всегда в наличии на складе завода- производителя.
Номенклатура — клапаны фланцевые 15нж68нж
| Обозначение фланцевого клапана | **Исполнение уплотнительных поверхностей фланцевого соединения. | PN (МПа) | Размеры | Вес | |
| Длинна — L, (мм) | Высота — H, (мм) | Масса без КОФ, не более (кг) | |||
| 15нж68нж Ду15 | исп. №2/3 (Е; F) | 1,6 — 4,0 | 122 | 130 | 2,6 |
| исп. №7 (J) | 16,0 — 25,0 | 130 | 135 | 3,3 | |
| 15нж68нж Ду20 | исп. №2/3 (Е; F) | 1,6 — 4,0 | 147 | 155 | 4,0 |
| исп. №7 (J) | 16,0 — 25,0 | 159 | 165 | 6,0 | |
| 15нж68нж Ду25 | исп. №2/3 (Е; F) | 1,6 — 4,0 | 162 | 160 | 4,7 |
| исп. №7 (J) | 16,0 — 25,0 | 178 | 170 | 7,0 | |
| 15нж68нж Ду32 | исп. №2/3(Е; F) | 1,6 — 4,0 | 176 | 170 | 6,0 |
| исп. №7 (J) | 16,0 — 25,0 | 188 | 178 | 8,0 | |
| 15нж68нж Ду40 | исп. №2/3 (Е; F) | 1,6 — 4,0 | 198 | 218 | 8,0 |
| исп. №7 (J) | 16,0 — 25,0 | 216 | 228 | 12,2 | |
| 15нж68нж Ду50* | исп. №2/3 (Е; F) | 1,6 — 4,0 | 210 | 225 | 9,5 |
| исп. №7 (J) | 16,0 — 25,0 | 230 | 243 | 16,7 | |
| *Исполнение под заказ | |||||
| ** Возможно любое исполнение по согласованию чертежа с заказчиком | |||||
Дополнительные параметры и стоимость клапанов фланцевых 15нж68нж уточняются по запросу-заявке с приложением карты партнёра и спецификации поставки.

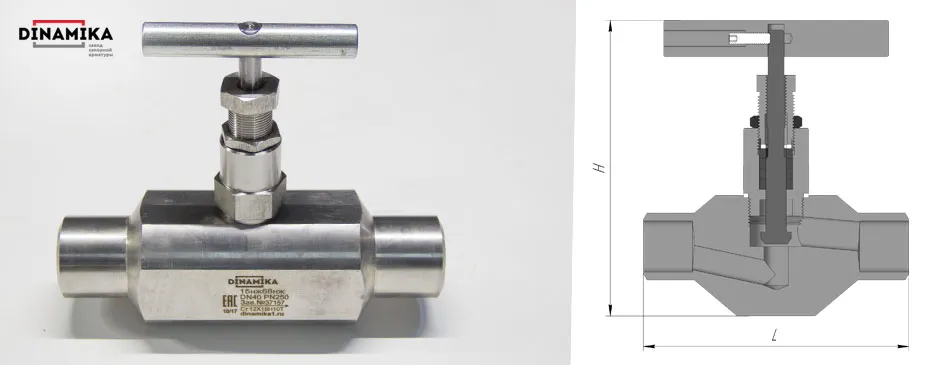

Клапаны 15нж68нж под приварку
Клапаны под приварку высокого давления серии 15нж68нж предназначены для долгосрочного монтажа на линии трубопроводов, отводы с основных магистралей труб и накопительных ёмкостей. Используются в качестве запорных элементов трубопроводов и отводов, сброса остаточного давления и изредка в качестве отборных вентилей.
Присоединения запорного нержавеющего клапана под приварку исполнены в двух видах по ГОСТ 14771-76:
- для Ду15 и Ду50 мм, — под тавровую сварку со скосом кромки;
- для Ду20, 25, 32, 40 мм, — под тавровую сварку без скоса кромок.
Приварные вентили 15нж68нж игольчатого типа имеют конструкцию и строительные размеры идентичные муфтовому типу, с незначительной коррекцией веса изделия. Дополнительную информацию и цену, уточнить параметры Вы можете сформировав заявку в отдел продаж нашей компании. Вам оперативно ответят наши специалисты и оперативно помогут подобрать по спецификации необходимый запорный клапан.
Для трубопроводов по Вашим проектам мы можем изготовить присоединения по желанию заказчика, и это будет индивидуальный заказ под индивидуальным контролем предоставленного Вам менеджера. Разнообразие присоединений в соответствии ГОСТ позволяет без труда осуществлять монтаж 15нж68нж на отечественные трубопроводы.
Конструкция 15нж68нж
Клапан разборный, и состоит из основных двух частей:
- Кран-букса со шток иглой тарельчатого типа;
- Корпус из нержавеющей стали с проходным сечением 8, 12, 18 мм в посадочном седле иглы с уплотнением «металл — металл».
Состав конструкции 15нж68нж с указанием материалов деталей:
- Стопорный винт управляющего маховика (ручки) — ст.20
- Ручка (маховик управления вращения штока) — ст.09Г2С
- Штуцер 1 — ст.09Г2С
- Контрогайка (фиксирует штуцер 1) — ст.09Г2С
- Прижимная шайба уплотнений — ст.12Х18Н10Т
- Уплотнения кольца -; терморасширенный графит (ТРГ) — ПС-2
- Шток с конусообразным затвором тарельчатого типа — ст.12Х18Н10Т
- Штуцер 2 — ст.12Х18Н10Т
- Уплотнительная шайба — алюминий Д16Т
- Корпус — ст.12Х18Н10Т
В конструкцию клапана могут вноситься изменения предприятием изготовителем с целью улучшения качества и уменьшения себестоимости. По программе импортозамещения, наше предприятие исполняет специальные заказы по альтернативной замене резьбовых запорных клапанов иностранных производителей.
Наша компания сотрудничает со многими крупными производственными предприятиями по всей России. Клапаны 15нж68нж из нержавеющей стали, изготовленные на заводе Динамика, пользуется неизменным большим спросом, так как соответствует самым высоким стандартам качества, а широкая линейка конструкций по присоединению может удовлетворить потребности любого клиента.
15нж68нж характеристики
По своим характеристикам 15нж68нж клапан не уступает импортным аналогам, при этом выгодно отличается себестоимостью и надёжностью при возможных кратковременных скачкообразных перепадах давлений. Внутризаводские гидравлические испытания показали возможность держать скачки давления + 10% к номинальному, которые имеют характеристики, представленные в таблице ниже.
Таблица характеристик 15нж68нж
| Наименование характеристики | Значения и описание характеристик | |
| Эксплуатационный режим работы | Запорный (открытие — закрытие) | |
| Условный проход (мм) | Ду (Dn): 15, 20, 25, 32, 40, 50 | |
| Условное давление (кг/см2) | Ру (Pn): 16, 25, 40, 63, 100, 160, 200, 250, 320, 400 | |
| Герметичность по ГОСТ Р 54808-2011 | Класс «А» | |
| Рабочие среды | Неагрессивные и агрессивные среды жидкие и газовые смеси: — вода, пар, нефтепродукты, воздух, щёлочи, растворы солей, аммиачные смеси не влияющие на детали конструкции клапана. | |
| Диапазон температур рабочей среды | -60°С +425°С | |
| Тип затвора и уплотнение в затворе | Плавающий игольчатый затвор тарельчатой конфигурации с уплотнением в сечении затвора «металл по металлу» | |
| Проходное сечение в затворе (мм) | Ду15 | 8 |
| Ду20; Ду25; Ду32 | 12 | |
| Ду40; Ду50 | 15 | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Минимальная климатическая температура | -60°С | |
| Антикоррозийная обработка | Не требуется (По требованию спецификации покраска в фирменные цвета заказчика) | |
| Монтажное положение | Любое, строго по направлению среды (указано стрелкой на корпусе клапана) | |
| Срок службы | До 10 лет | |
| Гарантия производителя | 12 месяцев со дня ввода в эксплуатацию | |
| Гарантийное хранение -3(ЖЗ) по ГОСТ 15150 | 24 месяца | |
Диапазон характеристики можно расширить в случаях применения в изготовлении клапана кислотостойкой стали с содержанием молибдена. Такие заказы исполняются нами индивидуально по согласованию заявки и спецификации с техническим отделом компании.
