Предохранительные клапаны из латуни АСТА П361

Предохранительные клапаны АСТА серии П341 и П361 – малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.

Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.

Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.

Особенности конструкции

☑ Негазоплотное исполнение

☑ Принудительный подрыв рычагом

☑ Газоплотное исполнение без подрыва*

☑ Уплотнение затвора «металл-металл»

*- по запросу

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: Клапаны предохранительные

Полезные материалы:

Оставить заявку на подбор

Описание

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 50 (1/2” – 2”)
Номинальное давление PN	40 бар
Рабочая среда	Пар, воздух и другие среды, нейтральные к материалам конструкции клапана
Температура рабочей среды	от -45 °С до 185 °С
Давление настройки	0,3 – 30 бар
Тип присоединения	Резьбовой R/Rc (вход-выход)

Расчетные параметры

DNхDN	R”	Диаметр седла D, мм	Площадь седла, А, мм²	Коэффициент истечения, α
DNхDN	R”	Диаметр седла D, мм	Площадь седла, А, мм²	Газы, пары	Жидкости
15×15	1/2”	13	133	0,12	–
20х20	3/4”	19	283
25х25	1”	25	491
32х32	1 1/4″	32	804
40х40	1 1/2″	38	1134
50х50	2”	50	1963

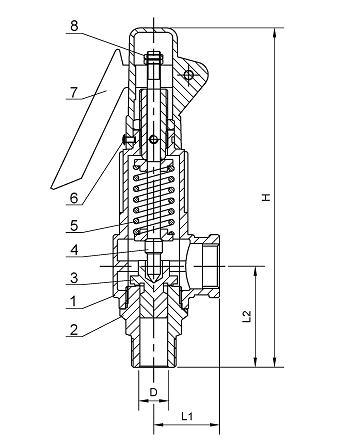

Массогабаритные характеристики

DNхDN	R”	L1,мм	L2,мм	Н,мм	Масса, кг
15×15	1/2”	31	46	158	0,5
20х20	3/4”	35	54	170	0,6
25х25	1”	41	66	200	1,1
32х32	1 1/4″	50	74	218	2,0
40х40	1 1/2″	59	85	243	2,6
50х50	2”	65	97	280	3,8

Спецификация материалов

№

Наименование

Материал

Корпус

Латунь CuSn5ZnPb

Седло

Латунь CuZn40Pb2

Плунжер

Латунь CuZn40Pb2

Шток

Латунь CuZn40Pb3

Пружина

Сталь 65Mn

Винт

Углеродистая сталь Q235

Рычаг

Углеродистая сталь Q235

Стопорная гайка

Углеродистая сталь Q235

Пропускная способность

DN (R”)	15 х 15 (1/2”)		20 х 20 (3/4”)		25 х 25 (1”)		32 х 32 (1 1/4″)		40 х 40 (1 1/2″)		50 x 50 (2”)
Р	I	II	I	II	I	II	I	II	I	II	I	II
0,5	13	20	29	44	41	76	82	124	117	175	203	305
1	18	28	39	60	68	103	111	169	157	238	272	413
2	28	43	59	91	102	157	168	258	236	364	409	630
3	37	57	79	122	137	212	224	347	316	489	547	846
4	46	72	99	153	171	266	280	435	396	614	685	1063
5	56	86	119	185	206	320	337	524	475	739	823	1279
6	65	101	139	216	240	374	393	613	555	864	960	1496
7	74	116	158	247	275	428	450	701	634	989	1098	1712
8	83	130	178	278	309	482	506	790	714	1114	1236	1929
9	93	145	198	309	343	536	563	879	794	1239	1374	2145
10	102	159	218	341	378	590	619	967	873	1364	1512	2362
11	–	174	–	372	–	645	–	1056	–	1489	–	2578
12	–	189	–	403	–	699	–	1145	–	1614	–	2795
13	–	203	–	434	–	753	–	1233	–	1739	–	3011
14	–	218	–	466	–	807	–	1322	–	1865	–	3228
15	–	233	–	497	–	861	–	1410	–	1990	–	3444
16	–	247	–	528	–	915	–	1499	–	2115	–	3660
17	–	262	–	559	–	969	–	1588	–	2240	–	3877
18	–	276	–	591	–	1023	–	1676	–	2365	–	4093
19	–	291	–	622	–	1077	–	1765	–	2490	–	4310
20	–	306	–	653	–	1132	–	1854	–	2615	–	4526
21	–	321	–	684	–	1186	–	1943	–	5482	–	4742
22	–	336	–	715	–	1240	–	2032	–	5607	–	4958
23	–	351	–	746	–	1294	–	2121	–	5732	–	5174
24	–	366	–	777	–	1348	–	2210	–	5857	–	5390
25	–	380	–	808	–	1402	–	2299	–	5982	–	5605
26	–	394	–	839	–	1456	–	2388	–	6107	–	5821
27	–	408	–	869	–	1510	–	2476	–	6231	–	6037
28	–	423	–	901	–	1564	–	2565	–	6356	–	6253
29	–	438	–	932	–	1618	–	2654	–	6481	–	6469
30	–	453	–	963	–	1672	–	2742	–	6606	–	6685

P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, кг/ч.
