| ТУ 4211-088-02566540-2010
По требованию заказчика размеры и параметры термопреобразователя могут быть изменены.
Горячий спай: изолирован и не изолирован.
Тип спая указывается при заказе (И, НИ).
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9626 |
|
диапазон измеряемых температур, °C |
-40…+1000 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
300 |
|
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры |
Ст. ХН45Ю; Ст. Х23Ю5Т |
|
исполнение рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
4,0 |
|
устойчивость к вибрации |
группа исп. L3 |
|
вид климатического исполнения |
У2, Т2 |
|
средняя наработка до отказа, ч |
50 000 |
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|

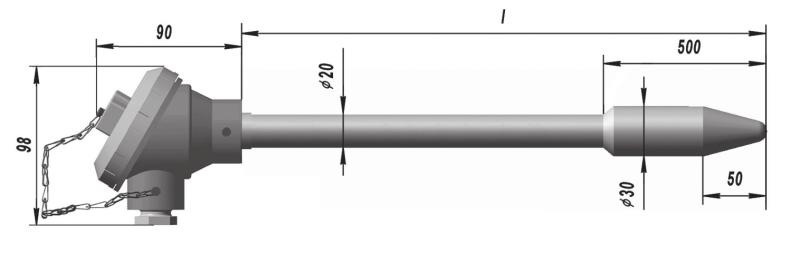

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
l, мм |
Диапазон измеряемых температур, °С | Класс допуска |
|
-00 |
2590 |
2500 |
-40…+1000 | 2 |
|
-01 |
1540 |
1450 |
||
| -00.01 | 2590 | 2500 | -40…+750 | 1 |
| -00.01 | 1540 | 1450 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 9626-00 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Обозначение ТУ
3. Вид климатического исполнения
