Преобразователи термоэлектрические ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902

Преобразователи термоэлектрические ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902

Эталон
Доступность:

Нет в наличии

для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

|  Соответсвует ГОСТ 6616-94

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 1902

ТХК 1902

ТЖК 1902

ТНН 1902

диапазон измеряемых температур, °C

-40… +800

-40… +600

-40… +750

-40… +1000

номинальная статическая характеристика

ХА(К)

ХК(L)

ЖК(J)

HH(N)

класс допуска

2

показатель тепловой инерции, с

0,5…8

степень защиты от пыли и воды

IP64

материал защитной арматуры

Ст.12Х18Н10Т

Сталь ХН78Т

исполнение рабочего спая

изолирован, не изолирован

устойчивость к вибрации

группа исп. N3

вид климатического исполнения

У2, Т2

Термопреобразователи разработаны в дополнение к имеющимся кабельным ТП и позволяют заказчику выбирать произвольную длину монтажной части и длину кабеля необходимые для монтажа на месте установки ТП.

По отдельной заявке ТП могут комплектоваться наконечником либо прижимом для фиксации ТП на месте установки.

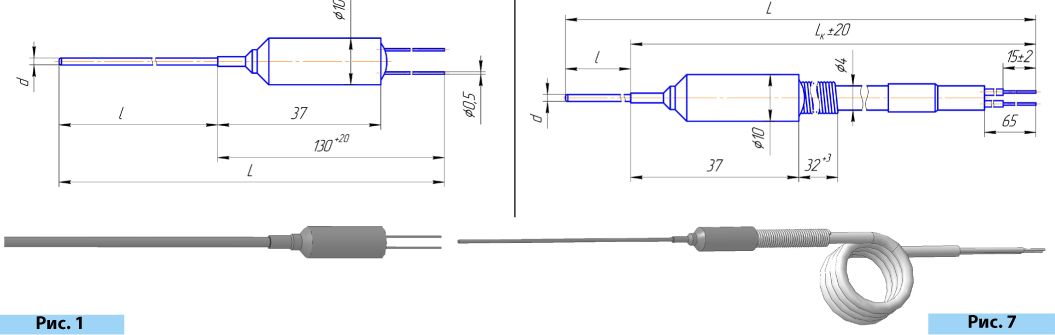

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 1 и рис. 7

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

1,0

1,5

3,0

4,0

4,5

5,0

6,0

4,6

7,2

НСХ

ТХА 1902

ХА(К)

2хХА(К)

ТХК 1902

ХК(L)

2хХК(L)

ТЖК 1902

–

–

ЖК(J)

–

ЖК(J)

–

–

–

–

ТНН 1902

–

–

НН(N)

–

НН(N)

–

–

–

–

Класс до-пуска

ТХА 1902

1 или 2

ТХК 1902

2

ТЖК 1902

1 или 2

–

–

ТНН 1902

1 или 2

–

–

Спай

изолированный или не изолированный

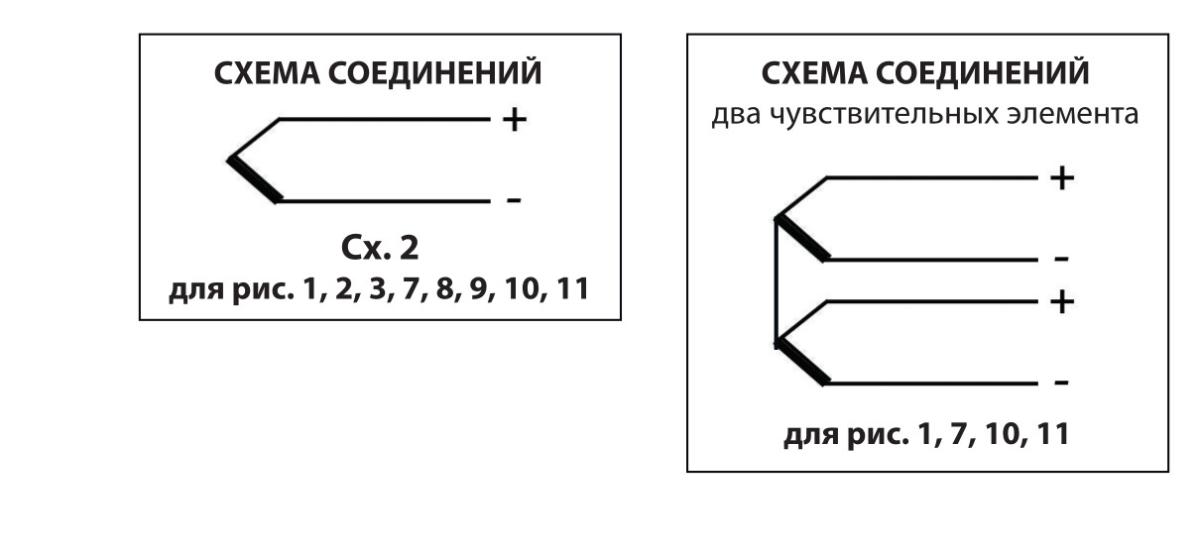

Количество чувствительных элементов

1

2

Показатель тепловой инерции, с, не более

0,5

1,5

2,5

4,0

5,0

6,0

8,0

5,0

9,0

Длина преобразователя L, мм, не более

L=l+130 (для рис.1); L=l+Lk (для рис.7)

Длина монтажной части l, мм

в соответствии с заказом

Диапазон измеряе-мых темпе-ратур, °С

ТХА 1902

-40…+650

-40…+700

-40…+800 или -40…+1000

ТХК 1902

-40…+400

-40…+500

-40…+600

ТЖК 1902

–

–



–

–

ТНН 1902

–

–



–

–

Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С

ТХА 1902

1300

ТНН 1902

1300

–

–

ТХК 1902

800

ТЖК 1902

900

–

–

Материал защитной арматуры

ТХА 1902

12Х18Н10T или XH78T

ТНН 1902

XH78T

–

–

ТХК 1902

12Х18Н10T

ТЖК 1902

12Х18Н10T

–

–

Масса, г, не более

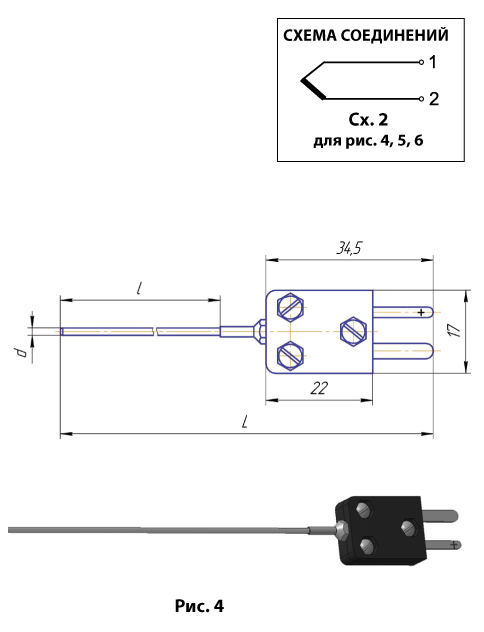

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 4

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

1,0

1,5

3,0

НСХ

ТХА 1902

ХА(К)

ТХК 1902

ХК(L)

ТЖК 1902

–

–

ЖК(J)

ТНН 1902

–

–

НН(N)

Класс допуска

2

Спай

изолированный или не изолированный

Показатель тепловой инерции, с, не более

0,5

1,5

2,5

Длина преобразователя L, мм, не более

L=l+45

Длина монтажной части l, мм

в соответствии с заказом

Диа-пазон измеряе-мых темпе-ратур, °С

ТХА 1902

-40… +650

-40… +700

-40… +800

ТХК 1902

-40… +400

-40… +500

-40… +600

ТЖК 1902

–

–

-40… +750

ТНН 1902

–

–

-40… +1000

Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С

ТХА 1902

1300

ТНН 1902

1300

ТХК 1902

800

ТЖК 1902

900

Материал защитной арматуры

ТХА 1902

12Х18Н10T

ТНН 1902

XH78T

ТХК 1902

12Х18Н10T

ТЖК 1902

12Х18Н10T

Масса, г, не более

0,005·l+12

0,011·l+12

0,039·l+12

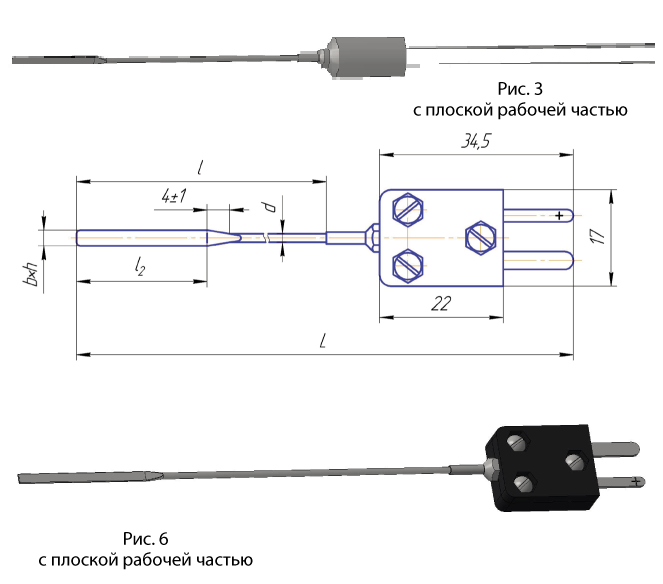

ТХА 1902, ТХК 1902 по рис. 3, рис. 6, рис. 9 с плоской рабочей частью

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

1,0

1,5

НСХ

ХА(К); ХК(L)

Класс допуска

2

Спай

изолированный или не изолированный

Показатель тепловой инерции, с, не более

0,5

1,5

b ∙h ∙l 2 , мм

1.8·0.3·20

2.3·0.5·30

Длина преобразователя L, мм, не более

L=l+130 (для рис.3); L=l+45 (для рис.6); L=l+Lk (для рис.9)

Длина монтажной части l, мм

в соответствии с заказом l=l2 +5, не менее

Диапазон измеряемых температур, °С

ТХА 1902

-40…+450

ТХК 1902

-40…+400

Макси-мальная темпера-тура при кратко-временном приме-нении, °С

ТХА 1902

1000

ТХК 1902

800

Материал защитной арматуры

ТХА 1902

12Х18Н10T

ТХК 1902

Масса, г, не более

0,005·l+0,027·Lk +12

0,0011·l+0,027·Lk +12

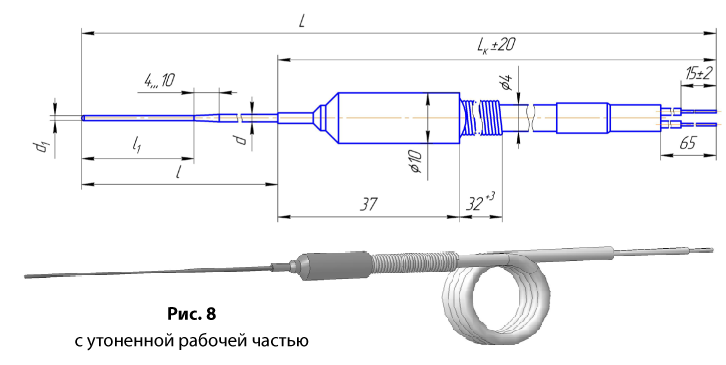

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 2, рис. 5, рис. 8 с утоненной рабочей частью

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

1,0

1,5

3,0

НСХ

ТХА 1902

ХА(К)

ТХК 1902

ХК(L)

ТЖК 1902

–

–

ЖК(J)

ТНН 1902

–

–

НН(N)

Класс допуска

2

Спай

изолированный или не изолированный

Показатель тепловой инерции, с, не более

0,5

1,5

2,5

d, мм

0,5

–

1,0

–

–

1,5

Длина преобразователя L, мм, не более

L=l+130 (для рис.2); L=l+45 (для рис.5); L=l+Lk (для рис.8)

Длина монтажной части l, мм

в соответствии с заказом l=l1 +10, не менее

Длина утоненного рабочего участка l1 , мм

в соответствии с заказом, не более 2000 мм

Диапазон измеряемых температур, °С

ТХА 1902

-40…+650

ТХК 1902

+40…+400

ТЖК 1902

-40…+600

ТНН 1902

-40…+750

Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С

ТХА 1902,

ТНН 1902

1000

ТХК 1902

800

ТЖК 1902

900

Материал защитной арматуры

ТХА 1902

12Х18Н10T

ТНН 1902

XH78T

ТХК 1902,

ТЖК 1902

12Х18Н10T

Масса, г, не более

0,005·l+0,027·Lk +12

0,0011·l+0,027·Lk +12

0,0039·l+0,027·Lk +12

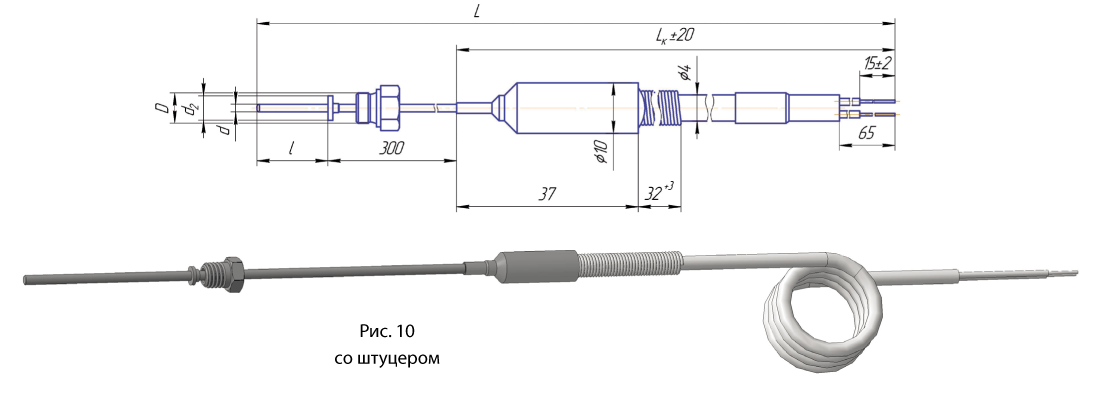

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 10 со штуцером

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

1,0

1,5

3,0

4,0

4,5

5,0

6,0

4,6

7,2

НСХ

ТХА 1902

ХА(К)

2хХА(К)

ТХК 1902

ХК(L)

2хХК(L)

ТЖК 1902

–

–

ЖК(J)

–

ЖК(J)

–

–

–

–

ТНН 1902

–

–

НН(N)

–

НН(N)

–

–

–

–

Класс допуска

ТХА 1902

1 или 2

ТХК 1902

2

ТЖК 1902

1 или 2

–

–

ТНН 1902

1 или 2

–

–

Спай

изолированный или не изолированный

Показатель тепловой инерции, с, не более

0,5

1,5

2,5

4,0

5,0

6,0

8,0

5,0

9,0

d2 , мм

3

4

6

8

8

10

10

8

18

D2 , мм

М4

М6

М8х1

М10х1

М12х1

М12х1

М14х1

М16х1

М20х1,5

Длина преобразователя L, мм, не более

L=l+300+Lk

Длина монтажной части l, мм

в соответствии с заказом

Диапазон измеряемых температур, °С

ТХА 1902

-40…+650

-40…+700

-40…+800 или -40…+1000

ТХК 1902

-40…+400

-40…+500

-40…+600

ТЖК 1902

–

–

-40…+700

–

–

ТНН 1902

–

–

-40…+1000

–

–

Максимальная температура при кратковременном применении, °С

ТХА 1902

1300

ТНН 1902

1300

–

–

ТХК 1902

800

ТЖК 1902

900

–

–

Материал защитной арматуры

ТХА 1902

12Х18Н10T или XH78T

ТНН 1902

XH78T

–

–

ТХК 1902

12Х18Н10T

ТЖК 1902

12Х18Н10T

–

–

Масса, г, не более

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 11 с линзой

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм

3,0

4,0

4,5

5,0

6,0

4,6

7,2

НСХ

ТХА 1902

ХА(К)

2хХА(К)

ТХК 1902

ХК(L)

2хХК(L)

ТЖК 1902

ЖК(J)

–

ЖК(J)

–

–

–

–

ТНН 1902

НН(N)

–

НН(N)

–

–

–

–

Класс допуска

ТХА 1902

1 или 2

ТХК 1902

2

ТЖК 1902

1 или 2

–

–

ТНН 1902

1 или 2

–

–

Спай

изолированный или не изолированный

Показатель тепловой инерции, с, не более

2,5

4,0

5,0

6,0

8,0

5,0

9,0

D1 , мм

14

22

30

44

60

30

60

В, мм

8,5

10

11

14

18

11

18

Длина преобразователя L, мм, не более

L=l+300+Lk

Длина монтажной части l, мм

в соответствии с заказом

Диапазон измеряемых температур, °С

ТХА 1902

-40…+800 или -40…+1000

ТХК 1902

-40…+600

ТЖК 1902

-40…+750

–

–

ТНН 1902

-40…+1000

–

–

Максимальная температура при кратковременном применении, °С

ТХА 1902

1300

ТНН 1902

1300

–

–

ТХК 1902

800

ТЖК 1902

900

–

–

Материал защитной арматуры

ТХА 1902

12Х18Н10T или XH78T

ТНН 1902

XH78T

–

–

ТХК 1902

12Х18Н10T

ТЖК 1902

12Х18Н10T

–

–

Масса, г, не более

ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
«ТХК 1902 – Х – Х – Х – Х – ХХ(Х) / Х / – Х – Х – (Х…Х) –Х»
                     1    2    3   4      5        6      7    8    9  10   11


1. Тип ТП
2. Номер рисунка
3. Диаметр монтажной части d (d/d1– для рисунков 2, 5, 8), мм
4. Длина монтажной части l (l / l1– для рисунков 2, 5, 8), мм
5. Длина кабеля Lk (для рисунков 7-11), мм
6. Условное обзначение НСХ
7. Класс допуска
8. Тип спая неизолированный – Н (изолированный спай не указывается)
9. Материал защитной арматуры
10. Диапазон измеряемыз температур, °С
11. Вид климатического исполнения

По отдельной заявке ТП могут комплектоваться наконечником либо прижимом для фиксации ТП на месте установки.
