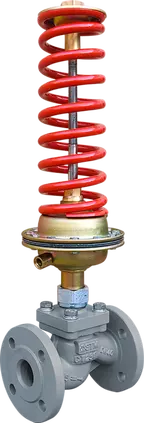

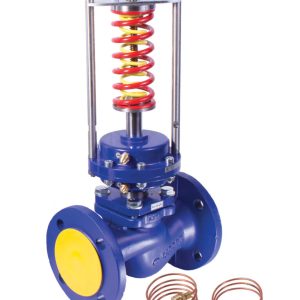

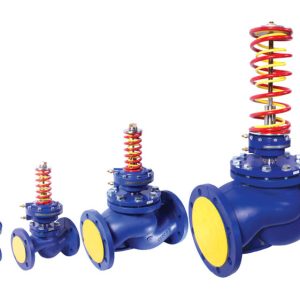

Регулятор давления “после себя” УРРД-НО-РД

Назначение

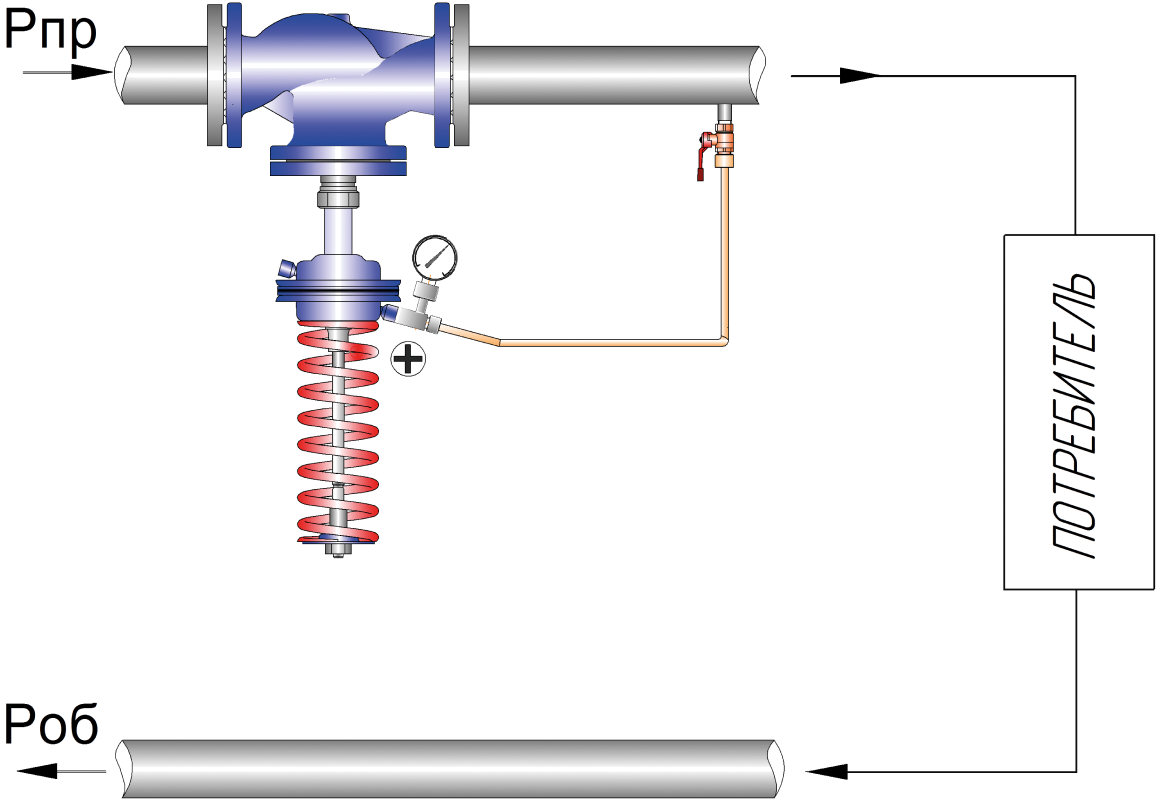

Регулятор давления «после себя» (УРРД-НО-РД) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.  Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления. При полностью закрытом затворе клапан регулятора имеет относительную утечку 0,1% от Кvy. Регулятор давления работает только при постоянном расходе среды через регулятор.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики и размеры
Исполнение	Односедельное Регулирующие
Номинальный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность Кvу, м³ /ч	0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Номинальное давление, РN, МПа	1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа	0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Относительная утечка в затворе, не более	0,1% от Кvy
Тип соединения	Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда	Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150
Высота, max, H, мм	610	630	630	665	680	690	710	730	780	965	1000	1200	1500	1950
Строительная длина, max, L, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, кг	16	18	19	22	26	28	35	42	56	70	135	170	290	390

* изготовление по специальному заказу

Материалы основных деталей регуляторов
Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
	РN 1,6 МПа	РN 1,6; 2,5; 4,0* МПа	PN 1,6; 2,5; 4,0 МПа	PN 1,6; 2,5; 4,0 МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение штока**	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
Уплотнение в затворе	«Металл по металлу»

* изготовление по специальному заказу

** в зависимости от рабочей среды

Устройство УРРД-НО-РД

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер
4&nbsp–&nbspсальниковый&nbspузел
5&nbsp–&nbspпривод&nbspмембранный
6&nbsp–&nbspшток
7&nbsp–&nbspпружина
8&nbsp–&nbspнастроечная&nbspгайка

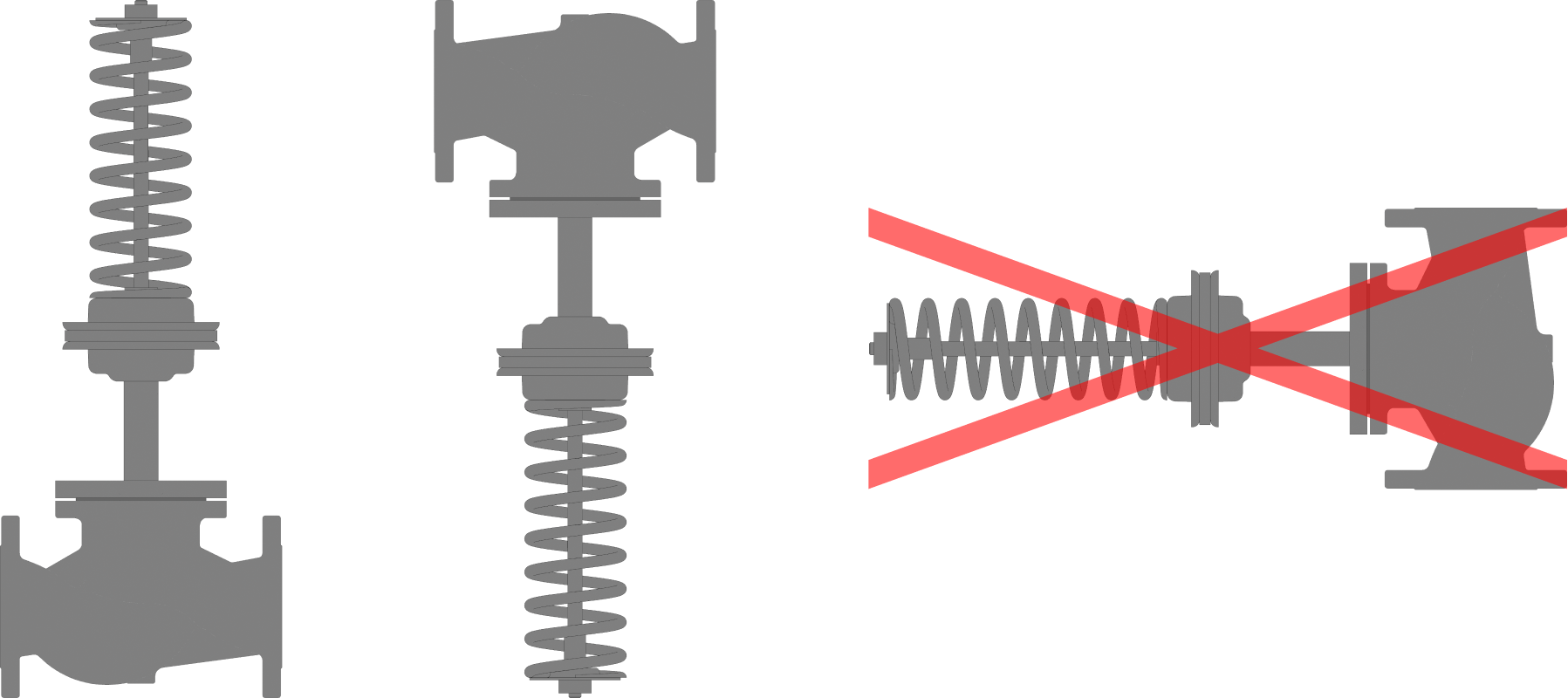

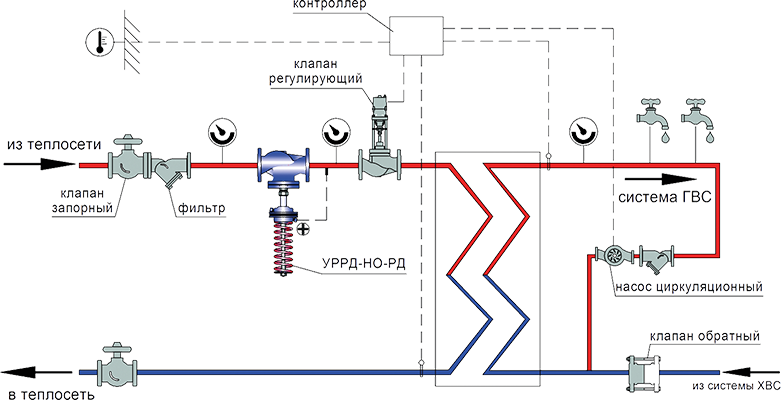

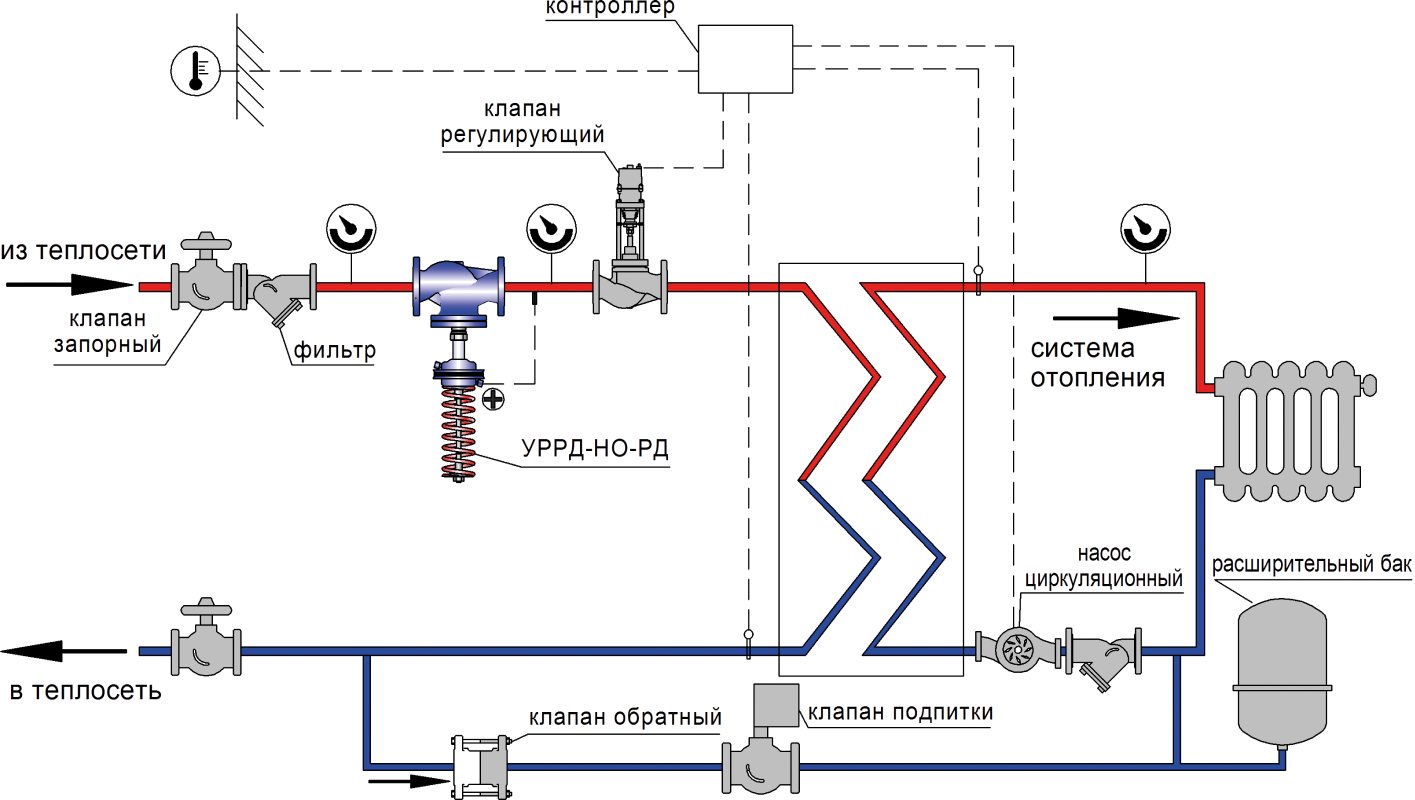

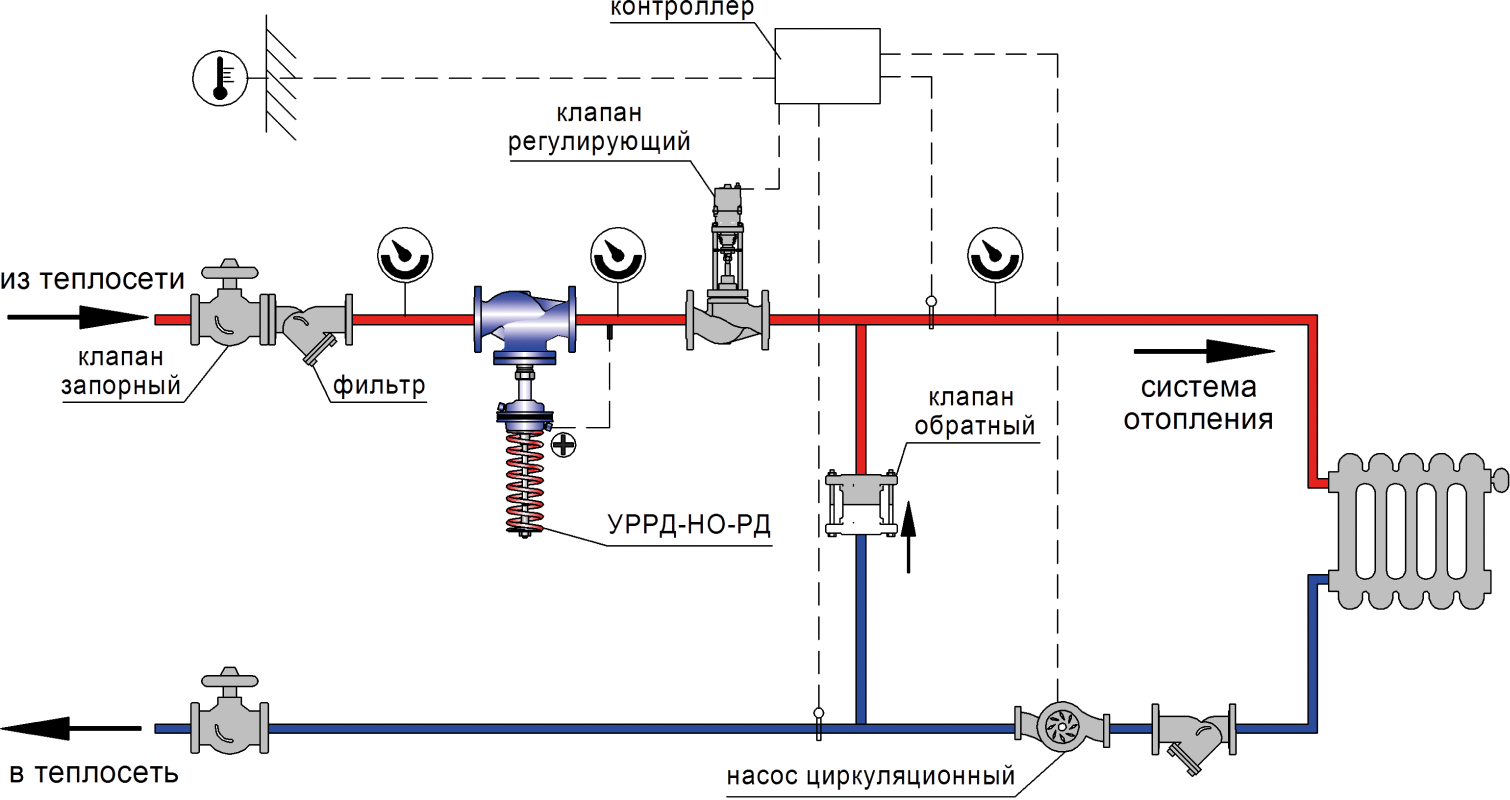

Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.
