Барьеры искрозащиты
ЭнИ-410 Модуль резисторов NAMUR
ЭнИ-410 Модуль резисторов NAMUR – предназначены для реализации контроля целостности цепи, в случае подключения к приемным устройствам, работающим по стандарту NAMUR, датчиков с выходным дискретным сигналом (например, сухой контакт, открыты коллектор), в схему подключения необходимо добавить два резистора (R1 и R2). При размыкании контакта датчика в цепи опроса будут включены два последовательно соединенных резистора R1 и R2, при замыкании контакта — один резистор R2. Таким образом приемное устройство регистрирует состояние цепи («обрыв», «короткое замыкание»).
Модули исполнения ЭнИ-410 представляют собой плату с установленными резисторами R1 и R2, разъемом с винтовыми клеммниками для подключения линии и двух проводов для подключения датчика.
Модули исполнения ЭнИ-410-DIN представляют собой клеммник для монтажа на DIN-рейку с винтовыми клеммами и установленными резисторами R1 и R2.
Документация
Опросные листы
Модуль резисторов NAMUR ЭнИ-410, купить от производителя.
Артикул: n/a -
Барьеры искрозащиты
ЭнИ-610 Модуль питания и контроля шины TBUS
Модуль ЭнИ-610 передает напряжение питания от двух независимых шин (источников питания) непосредственно на контакты шины TBUS, позволяя упростить процесс монтажа, уменьшить габариты шкафа и сократить количество контактных соединений.
Документация
Артикул: n/a -
Регистраторы
ЭнИ-702 Многоканальный регистратор
Многоканальный регистратор ЭнИ-702
Обозначение при заказе
ЭнИ-702 2 2 1А 2Б 1Г 360 ГП 1 2 3 4 5 6 7 8 9 1— наименование;
2 — количество шестиканальных измерительных модулей ЭнИ-702И (при отсутствии модулей необходимо поставить ноль);
3 — количество трехканальных измерителей тока ЭнИ-703И (при отсутствии модулей необходимо поставить ноль);
4 — NA — количество модулей дискретного вывода ЭнИ-702Р-А (N — количество модулей, при отсутствии символа регистратор не имеет соответствующего модуля);
5 — NБ — количество модулей дискретного вывода ЭнИ-702Р-Б (N — количество модулей, при отсутствии символа регистратор не имеет соответствующего модуля);
6 — NВ — количество модулей дискретного вывода ЭнИ-702Р-В (N — количество модулей, при отсутствии символа регистратор не имеет соответствующего модуля);
7 — NГ — количество модулей дискретного вывода ЭнИ-702Р-Г (N — количество модулей, при отсутствии символа регистратор не имеет соответствующего модуля);
8 — дополнительная технологическая наработка до 360 часов;
9 — наличие госповерки.Примечания:
- — суммарное количество модулей ЭнИ-702И и ЭнИ-703И может быть не более четырёх;
- — суммарное количество модулей ЭнИ-702Р может быть не более четырёх;
- — по заказу поставляется DIN-рейка NS357,5.
Внимание! При необходимости заказа панели индикации без измерительных модулей, строка заказа должна выглядеть следующим образом: ЭнИ-702-0-0.
Документация
Артикул: n/a -
Преобразователи измерительные
ЭнИ-702И Шестиканальный измерительный модуль
Шестиканальный измерительный модуль ЭнИ-702И
Модуль аналогового ввода ЭнИ-702И измеряет сигналы:
- от всех основных типов термопар по ГОСТ Р 8.585;
- от термопреобразователей сопротивления по ГОСТ 6651 (схема подключения двух-, трех- или четырехпроводная);
- напряжения постоянного тока в диапазонах 0…20 мВ, 0…50 мВ, 0…100 мВ, 0…1000 мВ;
- силы постоянного тока в диапазонах 0…5 мА, 4…20 мА, 0…20 мА;
- сопротивления в диапазоне 0…320 Ом.
Применяется в различных SCADA системах для преобразования аналоговых сигналов от датчиков давления, температуры, уровнемеров, расходомеров и т. д. в цифровой код (протокол MODBUS RTU) с последующей передачей измеренного значения по сети RS-485.
Для конфигурирования шестиканального измерительного модуля ЭнИ-702И с ПК используется программа «ЭнИ-702И Конфигуратор», входящая в комплект поставки.
Артикул: n/a -
Преобразователи измерительные
ЭнИ-703И Трехканальный измеритель тока
Модуль аналогового ввода ЭнИ-703И применяется совместно с программируемым логическим контроллером либо с персональным компьютером, интегрированными в SCADA системы, для преобразования аналоговых сигналов (унифицированных токовых сигналов) от датчиков давления, температуры, уровнемеров, расходомеров и т. д. в цифровой код с последующей передачей измеренного значения по интерфейсу RS-485(протокол MODBUS RTU).
Для конфигурирования трехканального измерительного модуля с ПК используется программа «ЭнИ-703И Конфигуратор», входящая в комплект поставки.
Артикул: n/a -
Периферийное оборудование
ЭнИ-720 Измерительный комплекс
Комплекс позволяет подключить к системе управления преобразователи ЭнИ-720 с помощью высокопроизводительной промышленной сеть EtherCAT.
Преобразователи, в зависимости от исполнения, имеют четыре, восемь или шестнадцать гальванически связанных канала.
Передача цепей питания и интерфейсов сети EtherCAT между преобразователями осуществляется по межплатным соединителям. Объединение нескольких комплектов преобразователей осуществляется последовательным соединением сетевым кабелем.
Модуль питания ЭнИ-720-МП рассчитан на питание комплекта из двадцати преобразователей.
Оконечная плата ЭнИ-720-ПТ-К сети EtherCAT позволяет увеличить количество преобразователей в сети EtherCAT путем последовательного соединения сегментов сети.
Сеть EtherCAT поддерживает следующие физические топологии сети:
- линия (шина);
- кольцо;
- звезда.
Купить универсальные терминальные платы с AI/AO/DI/DO/RTD модулями, оконечной платой и платой питания. Произведено в Челябинске. Интерфейс передачи данных — EtherCAT. Измерение и контроль.
Артикул: n/a -
-
Периферийное оборудование
ЭнИ-770 Терминальные модули
Терминальные модули ЭнИ-770
Обозначение при заказе
ЭнИ-770 50 DBF 01 1 2 3 4 5 - Наименование.
- Количество линий:
50 — 50 линий. - Тип интерфейса ХР1:
DBM — разъем D-SUB «папа»;
DBF — разъем D-SUB «мама». - Тип интерфейса XT1:
символ отсутствует — винтовые клеммники;
ПК — пружинные клеммники. - Исполнение по способу монтажа:
01 — щитовой монтаж;
DIN — монтаж на DIN-рейку.
Артикул: n/a -
Преобразователи измерительные
ЭнИ-802 Преобразователи измерительные многоканальные
Преобразователи измерительные многоканальные ЭнИ-802
Нормирующий преобразователь измеряет следующие сигналы:
- от термопреобразователей сопротивления типа ТСМ, ТСП с номинальной статической характеристикой 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009;
- от термопар типа ТХА (К), ТХК (L), ТПП (S, R), ТПР (В) по ГОСТ Р 8.585-2001;
- напряжений постоянного тока 0…20 мВ, 0…50 мВ, 0…100 мВ, 0…1 В;
- силы постоянного тока 0…5, 0…20, 4…20 мА
и преобразует их в унифицированные сигналы силы постоянного тока 0…5 мА, 0…20 мА, 4…20 мА.
Исполнение преобразователей может быть общепромышленное или взрывозащищенное. Взрывозащищенное исполнение ЭнИ-802-Ех имеет вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia», «ib». Преобразователи соответствуют требованиям ГОСТ 31610.0, ГОСТ 31610.11 для подгрупп IIB, IIC.
В зависимости от исполнения преобразователи могут быть с 1, 2, 4 или 6 каналами измерения.
Питание преобразователей в зависимости от исполнения может осуществляться от сетевого напряжения питания ~220 В (встроенный блок питания, исполнение БП) или от токовой петли.
Преобразователи имеют гальваническую развязку между каналами и источником питания (исполнение БП). Гальваническая развязка между измерительным входом и выходом отсутствует.
Артикул: n/a -
Преобразователи измерительные

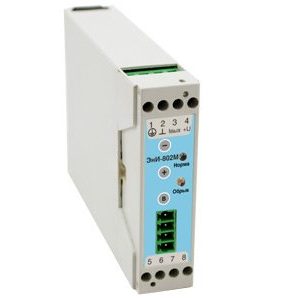

ЭнИ-802М Преобразователи измерительные микропроцессорные
Преобразователи измерительные микропроцессорные ЭнИ-802М, нормирующие
Нормирующий преобразователь измеряет следующие сигналы:
- от термопреобразователей сопротивления типа ТСМ, ТСП с номинальной статической характеристикой 50М, 53М, 100М, 50П, 100П, Pt100 по ГОСТ 6651-2009;
- от термопар типа ТХА (К), ТХК (L), ТЖК (J), ТПП (S), ТПР (В), ТВР (A-1) по ГОСТ Р 8.585-2001;
- силы постоянного тока 0…5 мА, 0…20 мА, 4…20 мА;
- напряжений постоянного тока 0…75 мВ; 0…100 мВ;
- сопротивления в диапазоне 0…320 Ом
и преобразует их в унифицированные сигналы силы постоянного тока 0…5 мА, 0…20 мА, 4…20 мА с линейной или корнеизвлекающей зависимостью.
Артикул: n/a -
Преобразователи измерительные

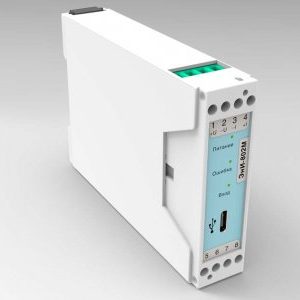

ЭнИ-802М-USB Преобразователь измерительный микропроцессорный
ЭнИ-802М-USB — одноканальный измерительный преобразователь с гальванической развязкой.
ЭнИ-802М-Ех-USB — одноканальный измерительный преобразователь со встроенным барьером искрозащиты и гальванической развязкой.
Нормирующий преобразователь измеряет следующие сигналы:
- от термопреобразователей сопротивления типа ТСМ, ТСП, ТСН с номинальной статической характеристикой 50М, 53М, 100М, 46П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, 100Н, 500Н, 1000Н по ГОСТ 6651-2009;
- от термопар типа ТХА (К), ТХК (L), ТЖК (J), ТПП (R), ТПП (S), ТПР (В), ТХКн (Е), ТМК (Т), ТМК (М), ТНН (N), ТВР (A-1), ТВР (A-2), ТВР (A-3) по ГОСТ Р 8.585-2001, типа C, D по ASTM 988;
- силы постоянного тока 0…5 мА, 0…20 мА, 4…20 мА;
- напряжений постоянного тока 0…100 мВ; 0…1000 мВ;
- сопротивления в диапазоне 0…400 Ом, 0…4000 Ом
и преобразует их в унифицированные сигналы силы постоянного тока 0…5 мА, 0…20 мА, 4…20 мА с возрастающей или убывающей линейной или корнеизвлекающей зависимостью.
Артикул: n/a -
Барьеры искрозащиты

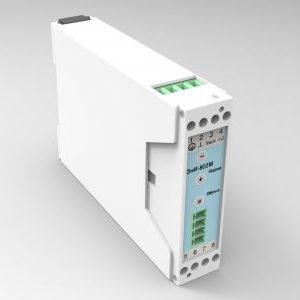

ЭнИ-802М-Ех Преобразователи измерительные (барьеры искрозащиты) с гальванической развязкой
Барьеры искрозащитыЭнИ-802М-Ех Преобразователи измерительные (барьеры искрозащиты) с гальванической развязкой
ЭнИ-802М-Ех — одноканальный измерительный преобразователь со встроенным барьером искрозащиты и гальванической развязкой.
Измерительный преобразователь обеспечивает питание нагрузки.
Измерительные преобразователи предназначены для размещения вне взрывоопасной зоны.
Преимущества барьеров с гальванической развязкой:
- высокая помехоустойчивость;
- преобразование сигналов;
- сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей;
- позволяют использовать один источник питания для нескольких цепей.
Документация
Артикул: n/a -
-
Преобразователи напряжения

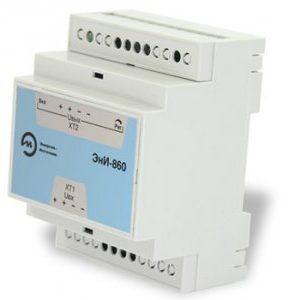

ЭнИ-860 DC/DC преобразователь
Преобразователь напряжения ЭнИ-860 (DC/DC конвертер) предназначен для электропитания маломощных потребителей от нестабилизированных источников питания или от шин питания, если потребители пространственно разъединены:
- контроллеров;
- тепловычислителей;
- нормирующих преобразователей;
- модулей ввода-вывода;
- расходомеров;
- программируемых реле;
- измерителей – регуляторов;
- модемов и др.
В случае, когда входное напряжение выше чем напряжение, установленное на выходе ЭнИ-860, прибор работает как понижающий преобразователь. Когда напряжение на входе становится ниже чем на выходе – автоматически начинает работать как повышающий преобразователь.
Преобразование напряжения постоянного тока 20…36 В в стабилизированное напряжение постоянного тока, регулируемое от 23,5 до 24,5 В, с максимальным током нагрузки 2 А.
Артикул: n/a -
-
Барьеры искрозащиты

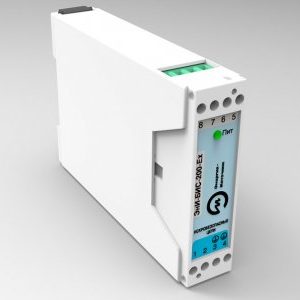

ЭнИ-БИС-200-Ех Активные барьеры искрозащиты
ЭнИ-БИС-200-Ех Активные барьеры искрозащиты — это барьеры искробезопасности, объединяющие в себе пассивный (шунт-диодный) барьер искрозащиты и различного вида преобразователи сигнала.
Барьеры в зависимости от типа имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» или «ib». Барьеры соответствуют требованиям ГОСТ 31610.0, ГОСТ 31610.11 для подгрупп IIB, IIC.
Барьеры предназначены для размещения вне взрывоопасной зоны.
Артикул: n/a -
Барьеры искрозащиты

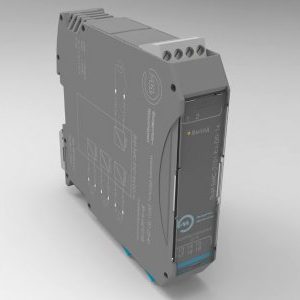

ЭнИ-БИС-3101-Ex-DO Активные барьеры искрозащиты с гальванической развязкой
ЭнИ-БИС-3101-Ex-DO — одноканальный активный барьер искрозащиты с гальванической развязкой.
Барьеры предназначены для размещения вне взрывоопасной зоны.
Преимущества барьеров с гальванической развязкой:
- без заземления;
- высокая помехоустойчивость;
- преобразование сигналов;
- применение источника питания с выходным напряжением большим, чем Uо;
- сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей;
- позволяют использовать один источник питания для нескольких цепей.
Документация
- ЭнИ-БИС-3101, 3110-Ex-DO Руководство по эксплуатации 09.06.2023 (pdf)
- ЭнИ-БИС-3000-Ех Технические описания 31.08.2021 (pdf)
- ЭнИ-БИС-3110-Ex-DO Техническое описание_20.01.2023 (pdf)
Опросные листы
Артикул: n/a -
Барьеры искрозащиты

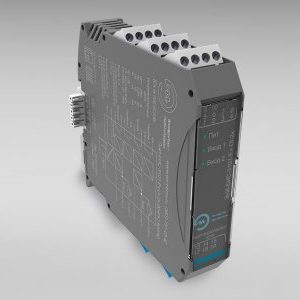

ЭнИ-БИС-3101-Ех-DI Активные барьеры искрозащиты с гальванической развязкой
ЭнИ-БИС-3101-Ex-DI — одно- или двухканальный активный барьер искрозащиты с гальванической развязкой.
Предназначены для подключения датчиков с выходными дискретными сигналами, в том числе с контролем цепи, датчиков с выходным сигналом NAMUR EN 60947-5-6, расположенных во взрывоопасной зоне.
Передают сигнал из взрывоопасной зоны в безопасную.
Документация
Опросные листы
Артикул: n/a -
Барьеры искрозащиты

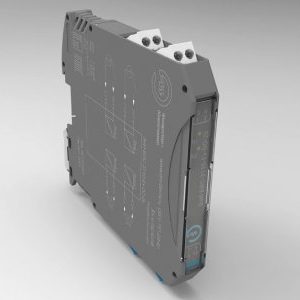

ЭнИ-БИС-3110-Ex-DO Активные барьеры искрозащиты с гальванической развязкой
ЭнИ-БИС-3110-Ex-DO — двухканальный активный барьер искрозащиты с гальванической развязкой в компактном корпусе.
Барьеры предназначены для размещения вне взрывоопасной зоны.
Преимущества барьеров с гальванической развязкой:
- без заземления;
- высокая помехоустойчивость;
- преобразование сигналов;
- применение источника питания с выходным напряжением большим, чем Uо;
- сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей;
- позволяют использовать один источник питания для нескольких цепей.
Документация
- ЭнИ-БИС-3101, 3110-Ex-DO Руководство по эксплуатации 09.06.2023 (pdf)
- ЭнИ-БИС-3000-Ех Технические описания 31.08.2021 (pdf)
- ЭнИ-БИС-3110-Ex-DO Техническое описание_20.01.2023 (pdf)
Опросные листы
Артикул: n/a -
Барьеры искрозащиты
ЭнИ-БИС-3110-Ех-DI Активные барьеры искрозащиты с гальванической развязкой
ЭнИ-БИС-3110-Ex-DI — одноканальный активный барьер искрозащиты с гальванической развязкой в компактном корпусе.
Предназначены для подключения датчиков с выходными дискретными сигналами, в том числе с контролем цепи, датчиков с выходным сигналом NAMUR EN 60947-5-6, расположенных во взрывоопасной зоне.
Передают сигнал из взрывоопасной зоны в безопасную.
Документация
Опросные листы
